Magicar M880AS - Schéma Zapojenia Magicar M880 AS

SK
+12V
Polarita pripojených
svetiel
+
-
+
-
Spoločný vodič
-
+
MAGICAR
9 sivý/čierny
8 oranžový
7 oranžový/čierny
6 biely
5 biely/čierny
4 červený
3 červený/čierny
2 žltý/čierny
1 modrý
KON 1
RPS senzor
Otrasový snímač
Indikácia
výstup - príslušenstvo
zapaľovanie
vstup spínača od kufra (-)
výstup - štartér
Siréna
poistka 40A
vstup od smerových svetiel (+)
vstup od smerových svetiel (-)
vstup indikácie od žhavenia (+)
vstup indikácie od žhavenia (-)
vstup dverných spínačov (+)
zapaľovanie
vstup dverných spínačov (-)
vstup alternator / otáčky
blokovací výstup starter-kill (-250mA)
ukostrenie
Ver. 1.00

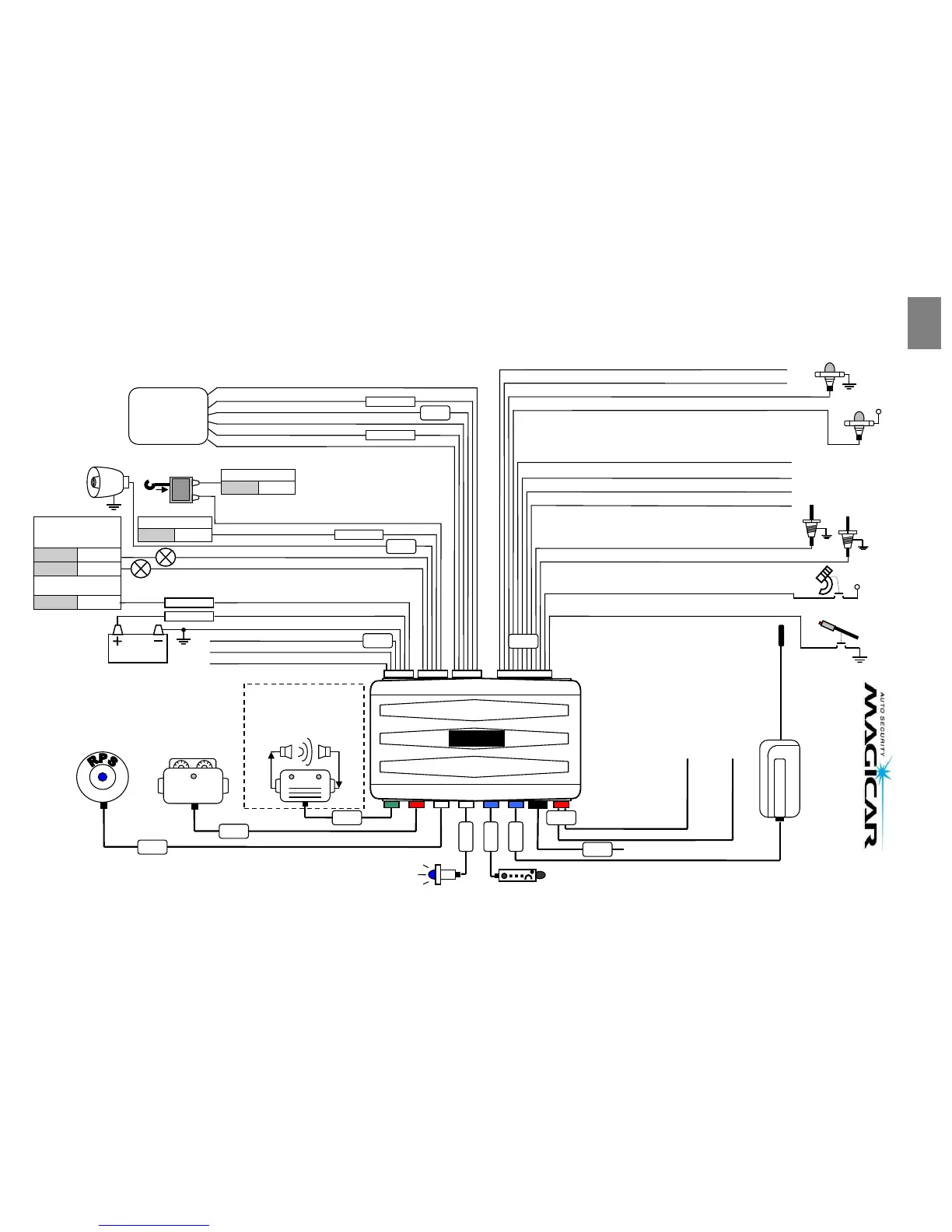

Schéma zapojenia Magicar M880AS
5 červený
6 červený/biely
napájanie +12V
vstup -spoločný svetlá
+12V
4 čierny
3 zelený
2 žltý
1 biely
1 fialový
poistka 15A
2 fialový
3 biely
4 sivý
5 sivý/biely
KON 2
výstup - svetlá
výstup - svetlá
výstup - siréna
vstup - spoločný kufor
výstup - kufor
Spoločný vodič
+
-
Polarita EM
-
+
Elektromagnet
mechanizmu kufra
výstup odomykací NC
príslušenstvo
výstup odomykací NO
spoločný odomykací
výstup zamykací NC
5 zelený
6 zelený/biely
spoločný zamykací
výstup zamykací NO
4 zelený/čierny
3 žltý/biely
2 žltý
1 žltý/čierny
KON 3
Mechanizmy
centrálneho
zamykania
str.16
12 sv.modrý/čierny
11 čierny/biely
10 hnedý/čierny
vstup od spínača ručnej brzdy (-)
vstup od spínača nožnej brzdy (+)
vstup kapotového spínača (-)
+12V
Modul antény
MAGICAR
1 žltý
Pomocný výstup 1 (250mA-)
Pomocný výstup 2 / Bypass (250mA-)
2 žltý / biely
Prídavný snímač /
Ultrazvukový snímač
Teplotné čidlo
KON 11
KON 10
KON 4
KON 7
KON 6
KON 12
KON 9
KON 8
Modul CAN BUS MAGICAR
KON 5
poistka 15A
poistka 15A
poistka 10A
Voliteľné
|červený + | biely vstup |čierny - |
Batéria
