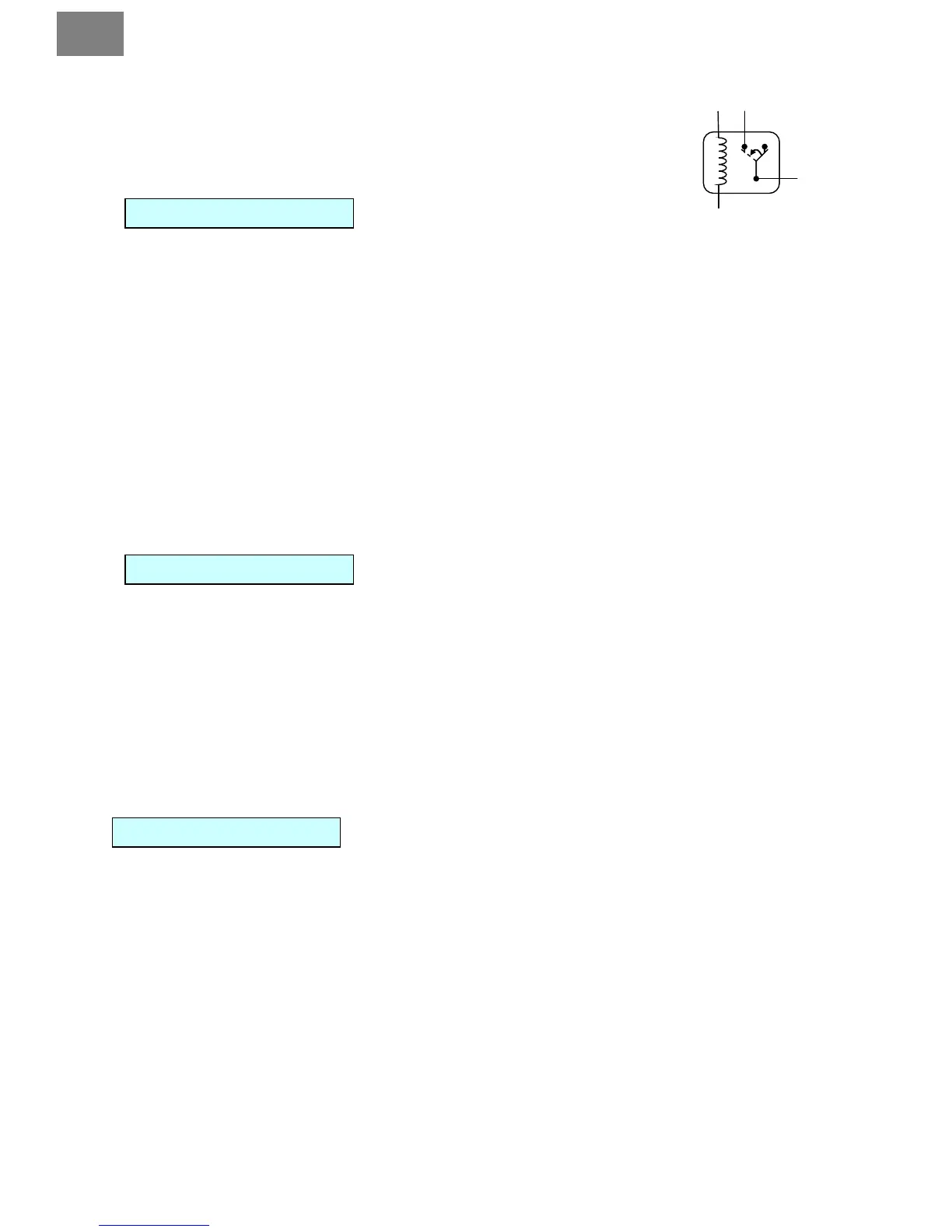

Chcete-li signálem (-) spojit dva vodiče nakrátko
Např.: většinou se využívá při zapojování alarmu na relé zplyňovače.
IV. ZAPOJENÍ VODIČŮ
1 – bílý – příslušenství
- připojit na spínací skříňku na vodič, na kterém je +12V při klíči v poloze ACC (příslušenství). Je-li
motor nastartován, na tomto vodiči není napětí. Můžete ho zapojit jako napájecí vodič pro
klimatizaci nebo topení.
2 – žlutý - startér
- připojit na spínací skříňku na vodič, na kterém je +12V při startování. Nesmí být zapojen na vodič
blokování startování.
3 – zelený - zapalování
- připojit na spínací skříňku na vodič, na kterém je +12V při zapnutém zapalování. Vodič poskytuje
napájení pro vodiče startu.
4 – černý - ukostření
- ukostření (-). Musí být pevně připojen na konstrukci auta.
5 – červený – napájení +12V
- napájení, připojit na stálých +12V.
6 –červený/bílý – světla společný
- společný vodič pro napájení světel, připojit na +12V anebo kostru podle typu napájení světel.
1 – fialový
- výstup na směrová světla. Výstup spíná napětí přivedené na červený/bílý vodič KON1.
2 – fialový
- výstup na směrová světla. Výstup spíná napětí přivedené na červený/bílý vodič KON1.
3 – bílý
- výstup na sirénu. Při aktivaci spíná +12V.
4 – šedý
- společný vodič pro napájení mechanismu otevření kufru. Lze jej připojit na +12V nebo na kostru.
5 – šedý/bílý
- reléový výstup na ovládání otevírání kufru auta (je-li na kufr namontován servomotor anebo
elektromagnet). Výstup spíná napětí přivedené na šedý vodič KON2.
Na konektor jsou vyvedeny kompletní reléové výstupy pro ovládání centrálního zamykání.
1 – žlutý/černý
- rozpájecí vodič (NC) odemykacího relé.
2 – žlutý
- společný vodič (COM) odemykacího relé.
3 – žlutý/bílý
- spínací vodič (NO) odemykacího relé.
