1 – modrý
- vodič při zapnutém alarmu ukostřuje. Řídí relé
blokování startování a používá se také na
aktivaci přídavných modulů (interface
elektrických oken). Zatížitelnost 250mA. Druhý
řídící vodič relé blokování startování je připojen
na zapalování (přes zelený vodič).

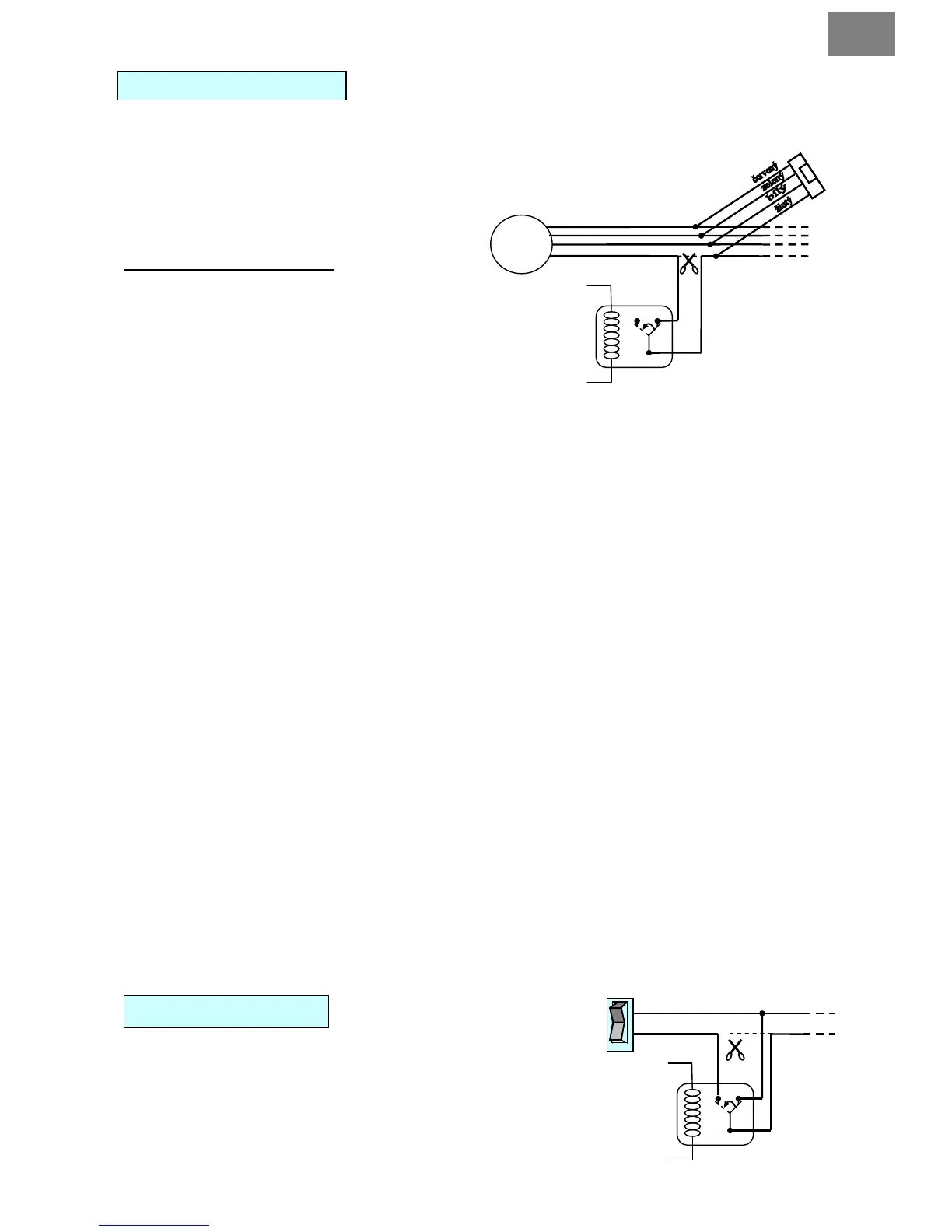

Zapojení blokování motoru:
Při rozpojení vodičů startéru musíte žlutý vodič
z konektoru KON1 a žlutý vodič z patice relé (30)
zapojovat každý jednotlivě!
Po rozpojení vodičů startéru musíte rozpojené
konce vodičů připojit na vývody relé, které slouží
na blokování startéru.
2 – žlutý/černý
- snímání alternátoru anebo otáček motoru.
Snímání alternátoru - vodič napojte na vodič alternátoru. Na tomto vodiči by se mělo objevit napětí
menší než 5V při zapnutém zapalování a nenastartovaném motoru a napětí mezi 9-14V ihned při
nastartovaném motoru.
Snímání otáček – vodič napojte na bod, ve kterém jsou při nastartovaném motoru impulzy úměrné
otáčkám motoru (např. snímač na převodovce - setrvačník, rozdělovač, atd.).
3 – červený/černý
- vstup dveřních spínačů reagující na ( - ).
4 – červený
- vstup dveřních spínačů reagující na +12V.
5 – bílý/černý
- žhavení (-). Zapojuje se pouze u dieselových motorů. Je-li u dálkového startování na tomto vodiči
zaznamenán signál – je spuštěno žhavení, systém se automaticky přepne do režimu diesel a se
startováním začne až po ukončení žhavení. Vstup lze připojit např. na kontrolku žhavení.
6 – bílý
- význam jako u bílo/černého vodiče, ale reaguje na kladné napětí.
7 – oranžový/černý
- vstup od směrových světel (-). Připojit na směrové světla jako zpětná kontrola při použití
sekvenčního ovládání světel.
8 – oranžový
- vstup od směrových světel (+). Připojit na směrové světla jako zpětná kontrola při použití
sekvenčního ovládání světel.
9 – šedý/černý
- vstup spínače pro kufr reagující na (-).
10 – hnědý/černý
- vstup kapotového spínače reagující na (-).
11 –černý/bílý
- vstup od nožní brzdy reagující na (+).
12 – světle modrý/černý
- vstup od ruční brzdy reagující na (-).
- přídavné výstupy
Pomocné výstupy ovládané dálkovým ovladačem. Nastavení
viz. Programové menu 2-08, 2-09, 2-10.
Při zapojování AUX musíte stále kontrolovat napájení,
aby nedošlo k poškození zařízení v autě.
Při zapojování AUX na elektrická okna musíte použít
přídavné relé 12V.
