III. 12V-OS KIEGÉSZÍTŐ RELÉ CSATLAKOZÁS
A rosszul csatlakoztatott kiegészítő relé problémát okozhat a riasztó beszerelése során, ezért
kérjük, gondosan tanulmányozza az alábbi, a 12V-os relé csatlakoztatására vonatkozó példákat.

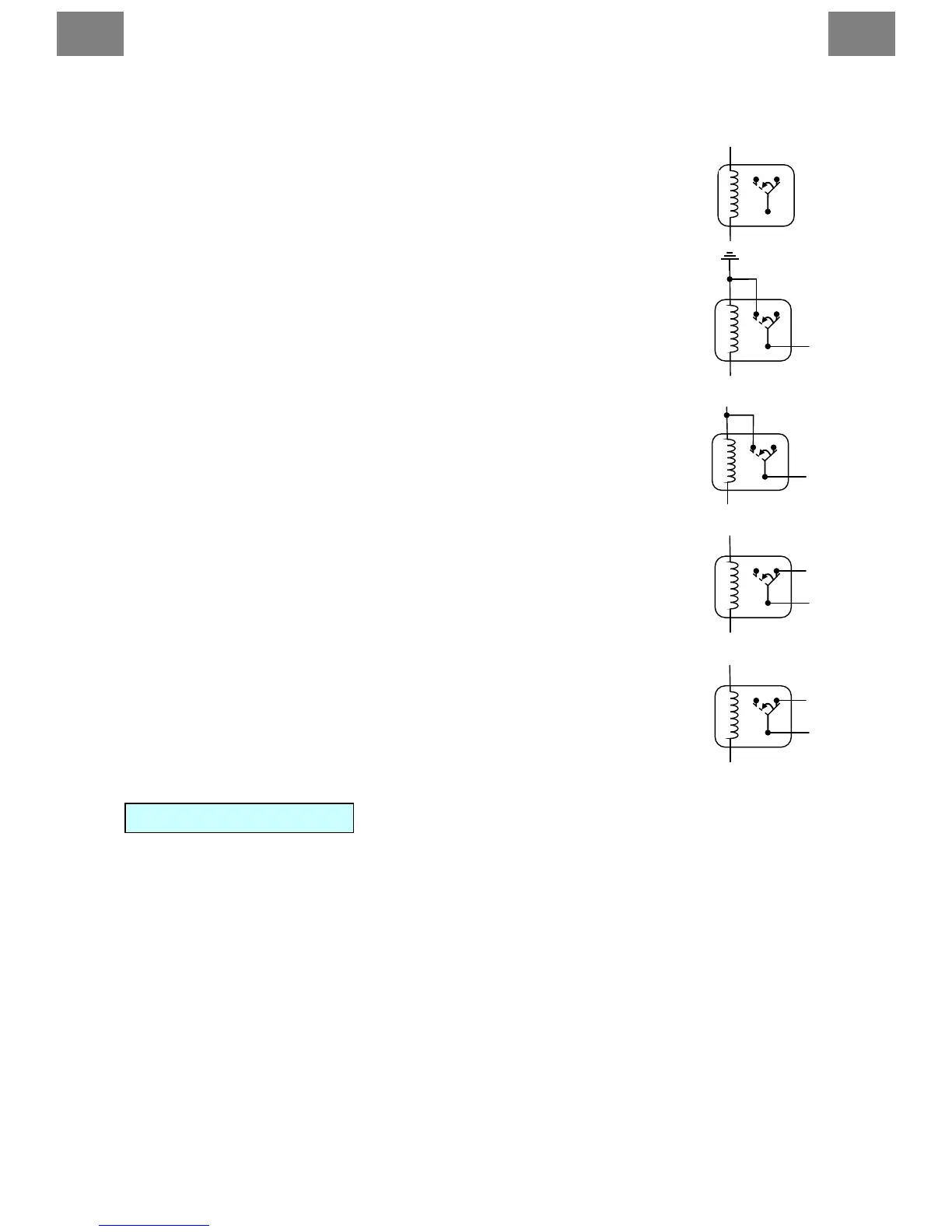

Relé alapleírás:
85-ös és 86-os: az elektromágnes tekercskivezetése. Amennyiben a tekercsben
nem folyik áram, a 30-as csatlakoztatása a 87A-hoz történik. Amennyiben a
tekercsben folyik áram, az elektromágnes vonzza a 30-as kivezetést, hogy
csatlakoztatása a 87-eshez történjen.
A jel (+)-ról (-)-ra történő változtatása
Pl.) az irányjelző (+) jelének egy másik jellé történő változtatása, és a
vészvillogóhoz történő csatlakoztatása.
A (-) jel (+)kimenetre történő változtatása
Pl.) Az AUX beszerelését követően a megfelelő eszköz (+) kimeneten működik.
Két vezeték (-) jellel történő szétkapcsolása
Pl.) Egy (-) jel biztosítja az A és B vezeték szétkapcsolását. Használata a
riasztás indítás lekapcsolása esetén történik.
Két vezeték (-) jellel történő rövid csatlakoztatása
Pl.) Használata leggyakrabban riasztó relék beszerelése esetén történik.
IV. VEZETÉKEZÉS LEÍRÁSA
1 – fehér – Kiegészítő kimenet
- Bekapcsoláskor az akkumulátorról (+) tápfeszültséget biztosít. Bekapcsolt indítómotor mellett
nem működik. Ez egy kiegészítő tápvezeték a fűtő, a klíma, illetve a hűtő számára. Bekapcsolt
indítómotor mellett a fűtő, a klíma, illetve a hűtő nem működik.
2 – sárga- Indítómotor kimenet
- Kulcsos indítás esetén az akkumulátorról (+) tápfeszültséget biztosít. (Az (+) akkumulátor
tápfeszültség az indítómotort működteti). * Automata váltós jármű távindításakor szükséges annak
az ellenőrzése, hogy a sebességváltó “P” vagy “N” pozícióban legyen. (Csatlakoztatása az indítás
lekapcsoló reléből jövő vezetékhez tilos.)
3 – Zöld- Gyújtás kimenet
- Bekapcsoláskor az akkumulátorról (+) tápfeszültséget biztosít. Biztosítja a bekapcsolt gyujtáskör
áramellátását. Biztosítja az összes indítóvezeték, illetve a műszerfal áramellátását.
4 – fekete – Alváz test
- test (-). Rögzítése az autótesthez történik.
5 – piros – Állandó +12V
- fővezeték, csatlakoztatása a +12V-hoz történik.
1-es csatlakozó – CN1
87
30
87a
85
86
87
30
87a
85
86
bemenet (+)
(+)
kimenet (-)
87
30
87a
85
86
A vez.
B vez.
+12V
bemenet (-)
87
30
87a
85
86
bemenet (-)
kimenet (+)
+12V
87
30
87a
85
86
A vez.
B vez.
+12V
bemenet (-)
