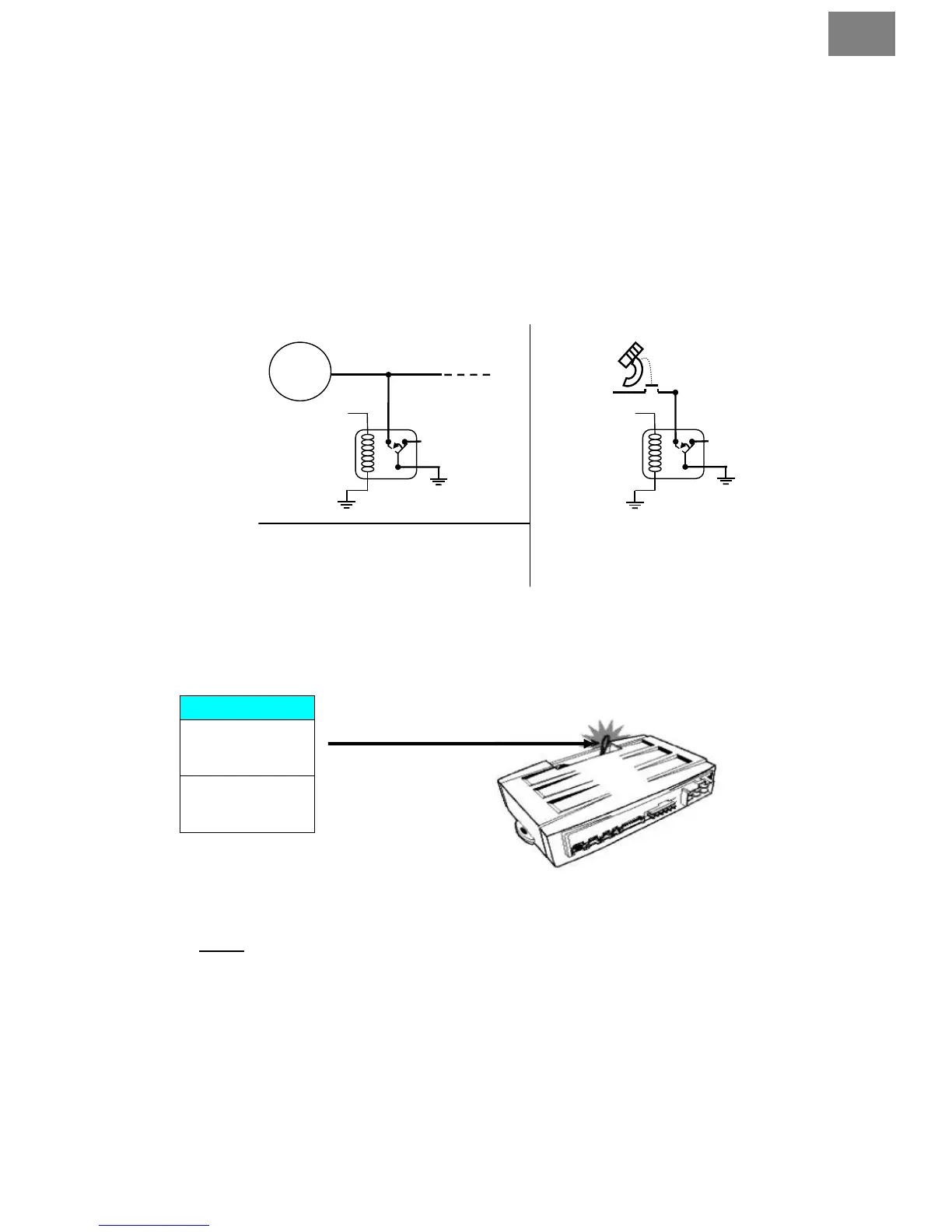

V. ZAPOJENÍ PRO OVLÁDANÍ VOZIDLA SE START TLAČÍTKEM
V případe zapojení autoalarmu do vozidla s původním tlačítkem START/STOP, je nutno změnit
v programové tabulce funkci 1-19 na volbu č.2.
V tom případe se změní funkce vodičů pro dálkový start.
Vodič KON 1-1 připojte na spínač spojky – obvykle kontakt ukostřuje – pro otočení polarity použijte
relé.
Vodič KON 1-2 připojte na kontakt START tlačítka – obvykle kontakt ukostřuje – pro otočení
polarity použijte relé.
Vodič KON 1-3 připojte na vodič na kterém se objeví napětí +12V při stavu START tlačítka ON –
tedy když je zapnuto zapalování. Tenhle vodič v tomto režimu jenom snímá napětí – neposkytuje
ho.
Bypass modul zapojte standardně – pozri. stranu 25.
VI. SMYČKA DÁLKOVÉHO STARTU
Na elektronické jednotce alarmu se pod odnímatelným krytem nachází smyčka dálkového startu :
smyčka
přerušená:
automatická
převodovka
nepřerušená:
manuální
převodovka
POZOR !
Při přerušení programovací smyčky lze dálkově startovat kdykoliv. Z toho důvodu může být
smyčka přerušena pouze u aut, které je možné nastartovat pouze v poloze PARKING anebo
NEUTRAL. U aut s manuální převodovkou a aut s automatickou převodovkou, ale bez této
ochrany, MUSÍ zůstat smyčka nepřerušena!
VII. PROGRAMOVÁNÍ VOLITELNÝCH FUNKCÍ
Systém umožňuje programové aktivování/nastavení níže uvedených, většinou systémových,
funkcí. Protože některé z nich mají zásadní vliv na správné fungování zařízení, je žádoucí, aby
byly případné změny provedeny pouze prostřednictvím montážního střediska.
Alarm má sadu dvou programových menu. Do Programového menu č.1, případně č.2 se dostanete
následovně:
KON1-3 zelený – připojit na vodič na kterém se objeví
napětí při indikaci ON START tlačítka – zapalování
zapnuto
KON 5-2 - AUX 2 - žlutý/bílý – připojit na BYPASS modul
KON1-2 žlutý
87
87a
86
30
85
START
STOP
Spojka
87
87a
86
30
85
KON1-1 - bílý
Zapojení pro ovládaní dálkového startu u vozidel se START tlačítkem.
