U zařízení (v autě), která jsou aktivována při poloze ACC nebo IG1, zapojujte diodu přes
IG2.
Např.: Máte-li v autě s manuální převodovkou zapojené AUX zařízení přes IG1,
zkontrolujte, zda je rezervační režim při nastavování dálkového startu aktivní
nebo ne. Máte-li zapojené AUX přes přídavné relé, při zapojování na relé použijte
pojistku 30A.
1 – žlutý
- přídavný výstup č.1, zatížitelnost -250mA.
2 – žlutý/bílý
- přídavný výstup č.2, zatížitelnost -250mA.
anebo
- ovládání transponder by-passu. Výstup ukostřuje při
dálkovém startování. Používá se také na ovládání
plynového ventilu u aut se zplyňovačem. Zatížitelnost
výstupu je 250mA. (Programové menu 2-08, 2-09, 2-10)

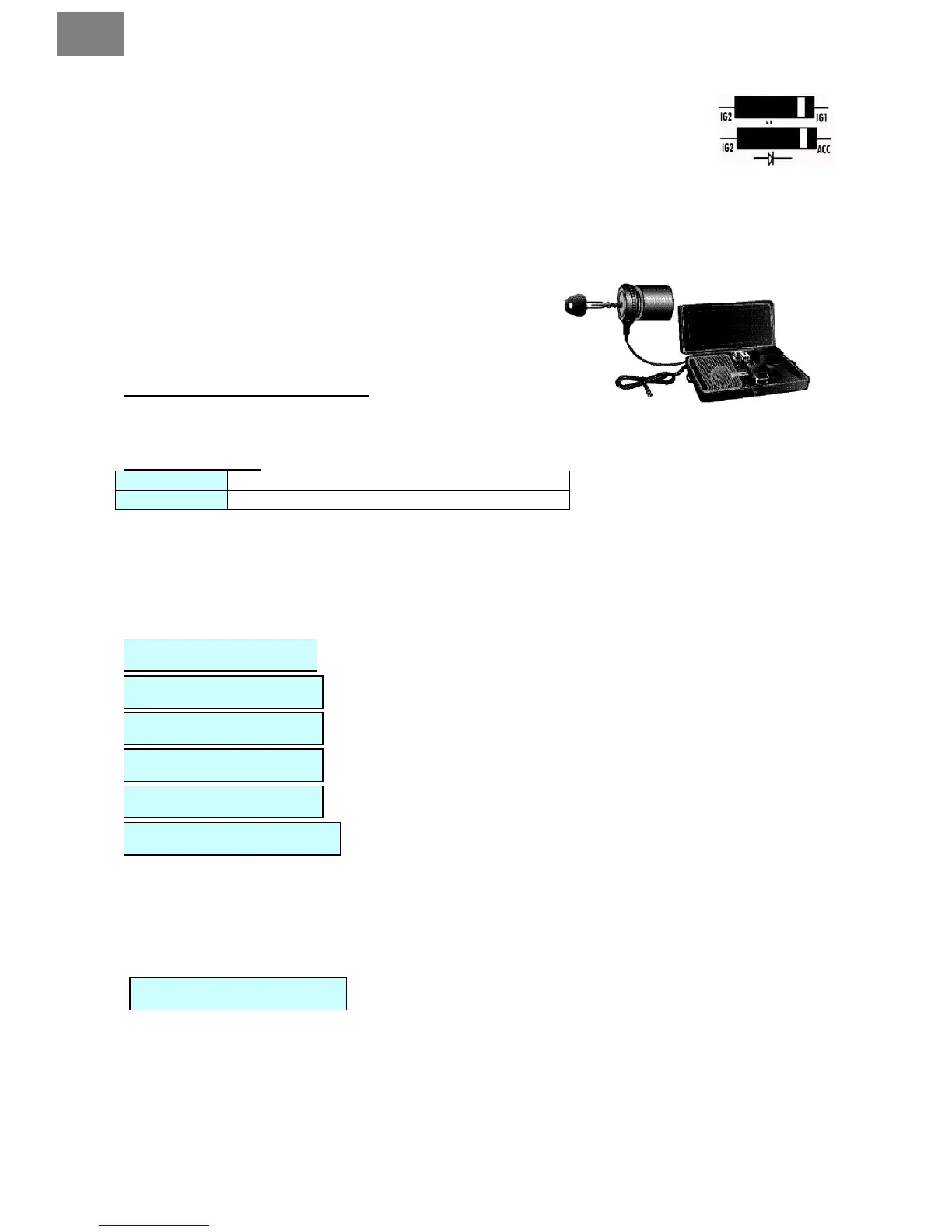

Zapojení transponder by-passu:
Otevřete krabičku by-passu a na polštářek ve vinutí
umístěte čip imobilizéru, případně klíč s imobilizérem. Doporučujeme umístit pouze čip, případně
klíč s nevyfrézovanou kovovou částí!
Vodiče by-passu :
Smyčku, která je připojena k druhému vodiči by-passu, umístěte na místo, kde se nachází čtečka
kódu imobilizéru.
U některých aut je nutno smyčku by-passu upravit tak, aby čtečka imobilizéru mohla správně
snímat kód z čipu. V těchto případech kontaktujte technické středisko importéra alarmů. Při
montáži smyčky na startér dbejte na to, aby nedošlo k poškození smyčky.
- Rozhraní pro Modul CAN BUS MAGICAR
- Anténa
- Teplotní snímač
- LED indikace
- Snímač přivolávacího systému RPS
- Otřesový snímač
1 – černý
- ukostření
2 – bílý
- vstup otřes. snímače – druhá úroveň (-)
- přídavný snímač
1 – černý
- ukostření – v případě odstavení alarmu anebo přídavných snímačů se ukostření odpojuje –
snímač tedy není napájen.
2 – bílý
- vstup přídavného snímače reagující na (-).
3 – červený
- napájení +12 V.
