Magicar M880AS - A Tengelykapcsoló Érzékelő Csatlakoztatása; Távindító Hurok

59
H
By-pass vezetékek:
Piros
Csatlakoztatása a CN1 zöld riasztó
vezetékhez történik
Fekete
Csatlakoztatása a sárga/fehér CN5 riasztó
vezetékhez történik
A második by-pass vezetékhez csatlakozó hurok az indításgátló kódleolvasóhoz kerüljön
elhelyezésre.
- Modul CAN BUS MAGICAR
- Antenna
- Hőmérséklet érzékelő
- LED
- RPS érzékelő
- Sokk szenzor
1 – fekete
- test
2 – fehér
- sokk szenzor bemenet – 2. szint (-)
- Kiegészítő érzékelő
1 – fekete
- test – a riasztó, illetve a kiegészítő érzékelők kikapcsolása esetén a test lekapcsolása
szükséges, ami azt jelenti, hogy megszűnik az érzékelő áramellátása.
2 – fehér
- (-) negatív jelbemenet
3 – piros
- +12V-os áramellátás

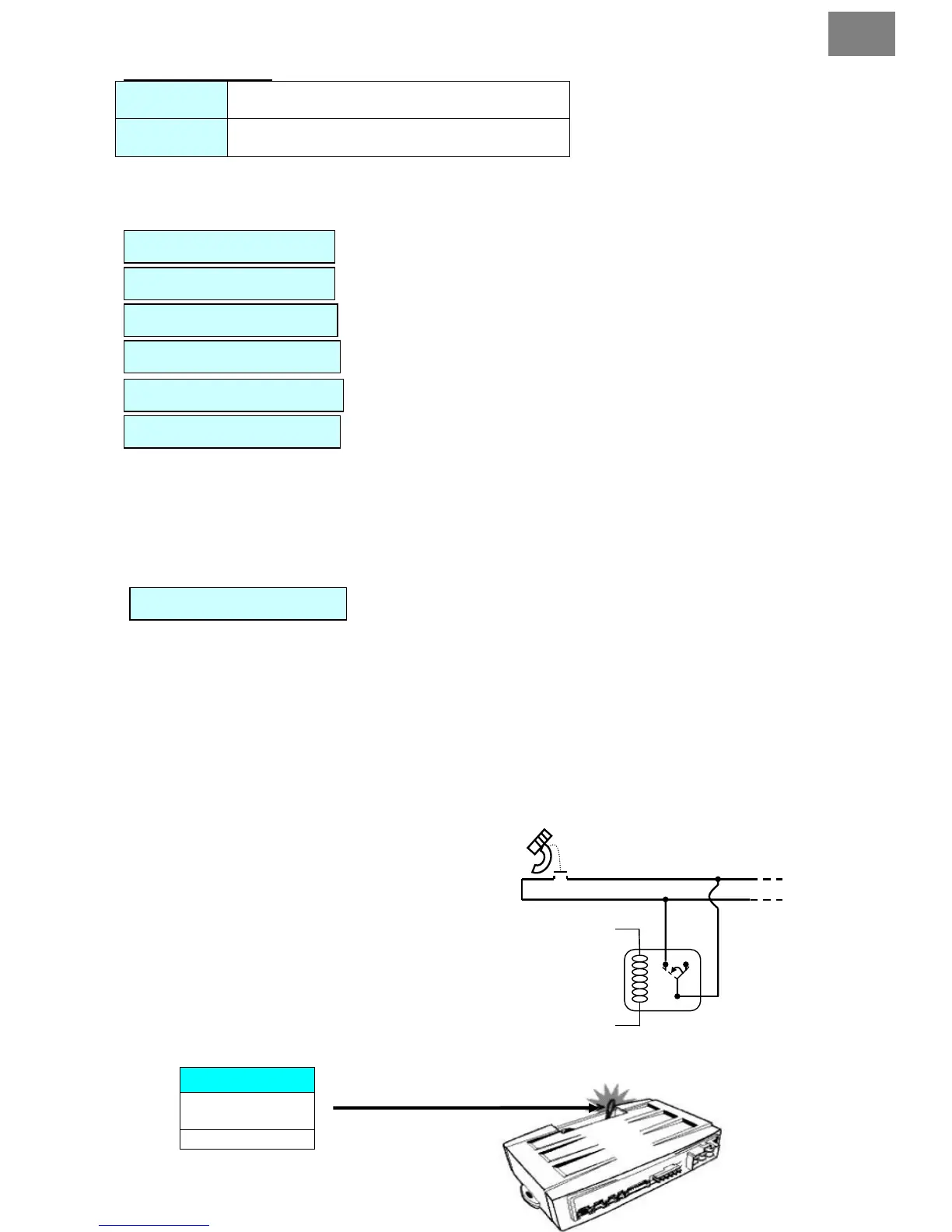

V. A TENGELYKAPCSOLÓ ÉRZÉKELŐ CSATLAKOZTATÁSA
Szükséges, amennyiben az autó indításakor
szükséges a tengelykapcsoló pedál lenyomása.
A relé csatlakoztatása a gyújtás-, illetve a by-
pass vezetékhez történik. Indításkor a vezeték
testelve van. Ebben az esetben a programozási
menüben a 2-10 opciók (az AUX by-pass-ként)
bekapcsolt állapotban találhatók.
VI. Távindító hurok
A távindító hurok az autóriasztó fő egységében, a fedél alatt található:
hurok
Megszakítva:
Automata váltó
Nincs
6-os csatlakozó - fekete
7-es csatlakozó - kék
8-as csatlakozó - kék
9-es csatlakozó - fehér
10-es csatlakozó - fehér
11-es csatlakozó - piros
12-es csatlakozó - zöld
87
87a
86
Kapcsoló áramkör
CN1-3 gyújtás
CN5-2 bypass (-)
30
85
Lábfék
kapcsoló
3 – piros
- +12V-os áramellátás
4 – sárga
- sokk szenzor bemenet – első szint (-)
