4 – piros
- Pozitív ajtókapcsoló bemenet (+)
5 – fehér/fekete
- Negatív izzítógyertya bemenet(-). Csatlakoztatása kizárólag Dízel motorokban lehetséges.
Amennyiben a távvezérlés indításakor a fenti vezetékben jel található – az izzítás be van
kapcsolva, a rendszer automatikusan dízel módba kapcsol, és az izzítás befejezésekor elkezdi ai
indítást. Bemenet - pl. fűtésellenőrző lámpa - csatlakoztatása lehetséges.
6 – fehér
- Pozitív izzítógyertya bemenet (+).
7 – narancssárga/fekete
- Negatív helyzetjelző lámpa bemenet (-). Az élesítés során a riasztó figyelmeztet, ha a lámpák
égnek.
8 – narancssárga
- Pozitív helyzetjelző lámpa bemenet (+). Az élesítés során a riasztó figyelmeztet, ha a lámpák
égnek.
9 – szürke/fekete
- Negatív csomagtartó kapcsoló bemenet (-)
10 – barna/fekete
- Negatív motorháztető kapcsoló bemenet (-)
11 –fekete/fehér
- (+) pozitív lábfék bemenet
12 – világoskék/fekete
- (-) negatív kézifék bemenet

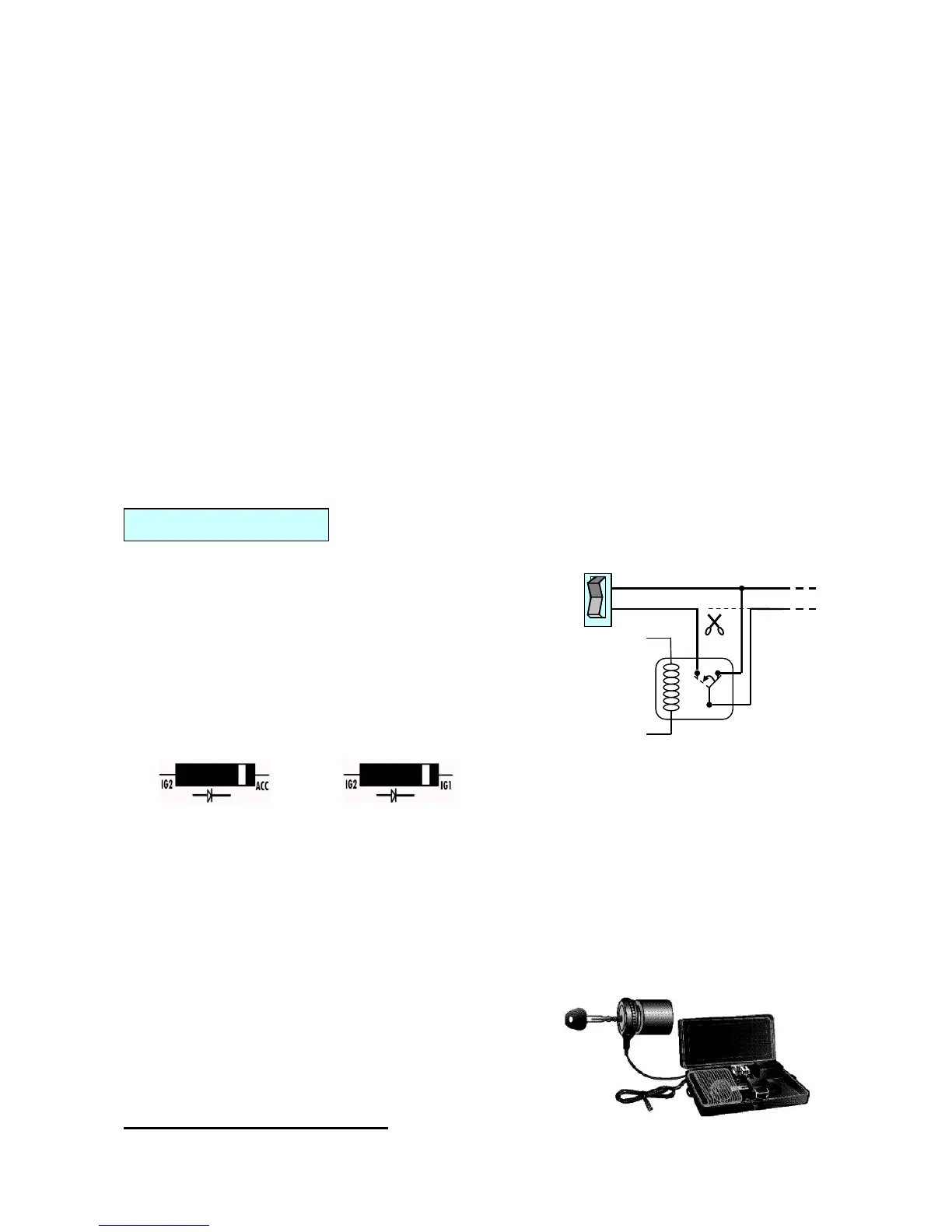

- kiegészítő kimenetek
A kiegészítő kimenetek vezérlése távvezérlés útján történik.
A beállítás a programozási menü 2-08, 2-09,
2-10 pontjában található.
Az AUX csatlakoztatásakor minden esetben
szükséges a tápegység ellenőrzése az autó
berendezéseinek megóvása érdekében.
Az AUX elektromos ablakhoz történő csatlakoztatása
során kiegészítő 12V-os relé használata kötelező.
Az ACC-ben vagy IG1-ben aktivált
(autó)berendezések esetén a relé dióda
csatlakoztatása az IG2-n keresztül történik.
Például: Amennyiben a kézi váltós autóban az IG1-en keresztül csatlakoztatott AUX található,
szükséges annak ellenőrzése, hogy a készenléti mód a távindítás beállítása esetén aktív-e vagy
sem. Kiegészítő relén keresztül csatlakoztatott AUX esetén a relé csatlakoztatásakor 30A-es
biztosíték használata szükséges.
1 – sárga
- AUX1 kimenet, terhelési kapacitás - 250mA.
2 – sárga/fehér
- AUX2 kimenet, terhelési kapacitás - 250mA.
vagy
- Transponder by-pass vezérlés. A kimenet testelése a
távindítás kapcsolásakor történik. Használható a gázüzem
szabályozására karburátoros autók esetén. A kimenet
terhelési kapacitása 250 mA. (Programozási menü: 2-08, 2-
09, 2-10)
Transponder by-pass beszerelése:
A by-pass doboz kinyitását követően helyezze be a chipet vagy kulcsot az indításgátlóval együtt.
