6 –piros/fehér – Irányjelző áramellátás
- Ez az jelzőfény bemenő vezetéke, csatlakoztatása a +12V-hoz vagy a testhez történik, a lámpák
áramellátásának típusától függően.
1 – lila
- Jelzőfény kimenet. (+) vagy (-) feszültséget biztosít, az irányjelző áramcsatlakozásától függően.
2 – lila
- Jelzőfény kimenet. . (+) vagy (-) feszültséget biztosít, az irányjelző áramcsatlakozásától függően.
3 – fehér
- sziréna kimenet. Aktiválás esetén: +12V
4 – Szürke
- A csomagtartót elektromos motorral nyitó autók esetén. Csatlakoztatása attól függően történik,
hogy az alábbi (5) vezetéken milyen polaritásra van szükség.
5 – szürke/fehér
- Kizárólag a csomagtartót elektromos motorral nyitó autók esetén. Csatlakoztatása a csomagtartó
kimenő vezetékéhez történik. (+) vagy (-) feszültséget biztosít, az előbbi (4) vezeték
áramcsatlakozásától függően.
A csatlakozón megtalálható az összes, központizár rendszer szabályozásához szükséges
relékimenet.
1 – sárga/fekete
- ajtónyitó kimenet (NC)
2 – sárga
- a nyitórelé közös vezetéke (COM)
3 – sárga/fehér
- ajtónyitó kimenet (NO)
1 – Kék – Indításgátló kimenet
- élesített állapotban a vezeték testelve van. A
vezérlők indítják a relé blokkolását, illetve
használhatók a kiegészítő modulok aktiválása
során is (elektromos ablak interfész). Az
indításgátlás második relévezetéke a gyújtáshoz
csatlakozik .( zöld vez.)

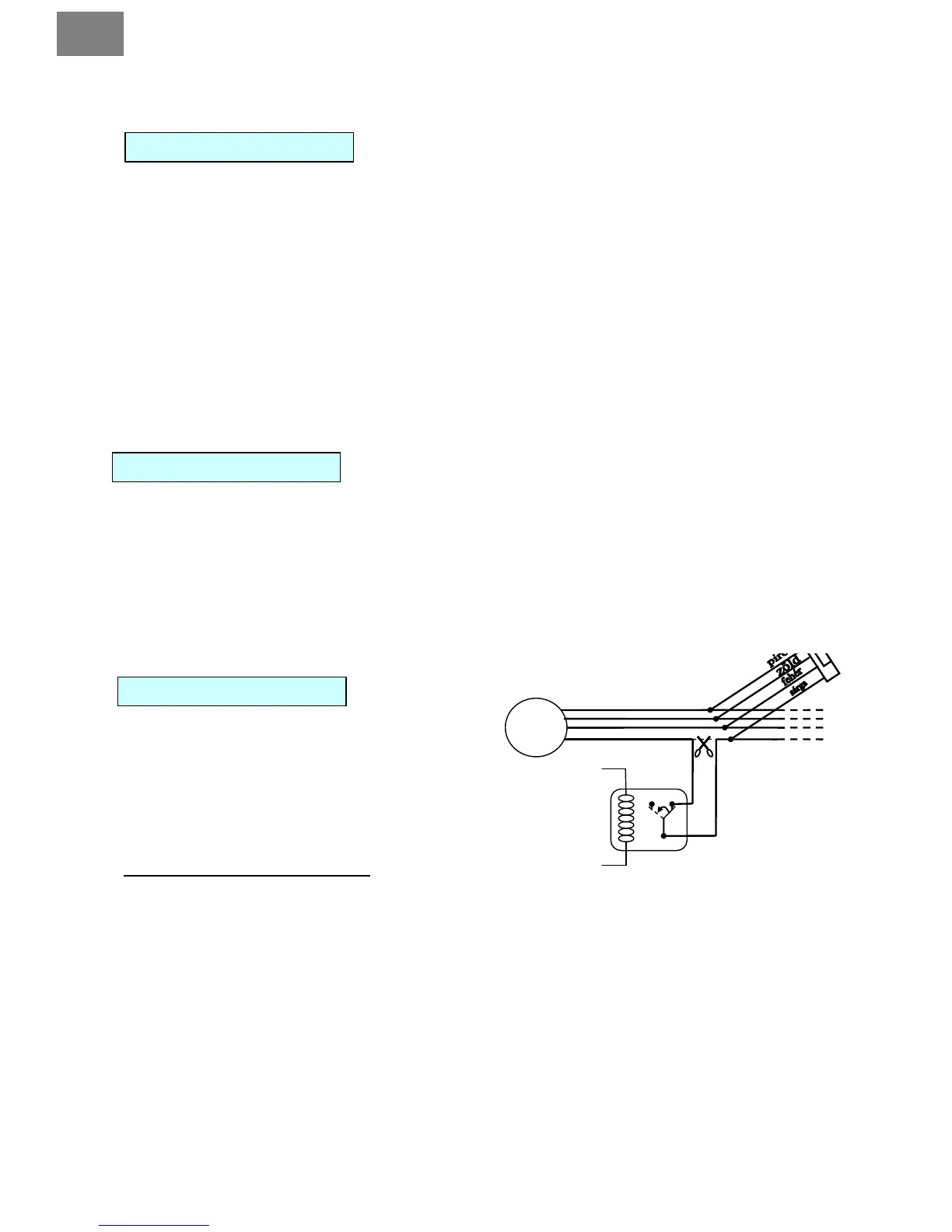

Indításblokkoló csatlakoztatása:
Az indítóvezetékek lecsatlakoztatásakor minden egyes (a reléfoglalatból, illetve a CN1
csatlakozóból jövő sárga színű) vezeték csatlakoztatása külön történik! Az autóindító vezetékek
lekapcsolását követően, a kulcsdoboz szemközti oldalán található vezetékek csatlakoztatása a
riasztó vezetékekhez történik. Ellenkező irányú csatlakoztatás esetén az autó távindítása nem
lehetséges.
2 – sárga/fekete
- generátor vagy motor fordulatszám figyelés
Generátor figyelés – csatlakoztatása a generátor vezetékhez történik. A fenti vezetéken
gyújtásráadáskor, illetve kikapcsolt motor mellett kevesebb, mint 5V feszültségnek kell lennie; a
fenti érték beindított motor esetén 7 és 14V között változhat.
motor fordulatszám figyelés – a vezeték ahhoz a ponthoz csatlakozik, ahol motorindításkor a
fordulatszámmal arányos impulzusleadás történik.
3 – piros/fekete
- Negatív ajtókapcsoló bemenet ( - )
