V. ZAPOJENIE PRE OVLÁDANIE VOZIDLA SO ŠTART TLAČIDLOM
V prípade zapojenia autoalarmu do vozidla s pôvodným tlačidlom ŠTART/STOP, je nutné zmeniť
v programovej tabuľke funkciu 1-19 na voľbu č.2.
V tom prípade sa zmenia funkcie vodičov pre diaľkový štart.
Vodič KON 1-1 pripojte na spínač spojky – obvykle kontakt ukostruje – použite relé na otočenie
polarity.
Vodič KON 1-2 pripojte na kontakt ŠTART tlačidla – obvykle kontakt ukostruje – použite relé na
otočenie polarity.
Vodič KON 1-3 pripojte na vodič na ktorom sa objaví napätie +12V pri stave ŠTART tlačidla ON –
teda ak je zapnuté zapaľovanie. Tento vodič v tomto režime iba sníma napätie – neposkytuje ho.
Bypass modul zapojte štandardne – pozri. stranu 8.
VI. SLUČKA DIAĽKOVÉHO ŠTARTU
Na elektronickej jednotke alarmu sa pod odnímateľným krytom nachádza slučka diaľkového
štartu :
prerušená:
automatická
prevodovka
neprerušená:
manuálna
prevodovka
POZOR !
Pri prerušení programovacej slučky je možné diaľkovo štartovať kedykoľvek. Preto smie
byť slučka prerušená len u áut, ktoré sa dajú naštartovať len v polohe PARKING alebo
NEUTRAL. U áut s manuálnou prevodovkou a áut s automatickou prevodovkou, ale bez
tejto ochrany slučka MUSÍ zostať neprerušená!
VII. PROGRAMOVANIE VOLITEĽNÝCH FUNKCIÍ
Systém umožňuje programové aktivovanie/nastavenie nižšie uvedených, väčšinou systémových
funkcií. Pretože niektoré z nich majú zásadný vplyv na správne fungovanie zariadenia, je žiaduce,
aby prípadné zmeny boli vykonané len prostredníctvom montážneho strediska.
Alarm má sadu dvoch programovacích menu. Do programovacieho menu č.1 alebo č.2 sa
dostanete nasledovne:
KON1-3 zelený – pripojiť na vodič na ktorom sa objaví
napätie pri indikácii ON ŠTART tlačidla – zapaľovanie
zapnuté
KON 5-2 - AUX 2 - žlto/biely – pripojiť na BYPASS modul

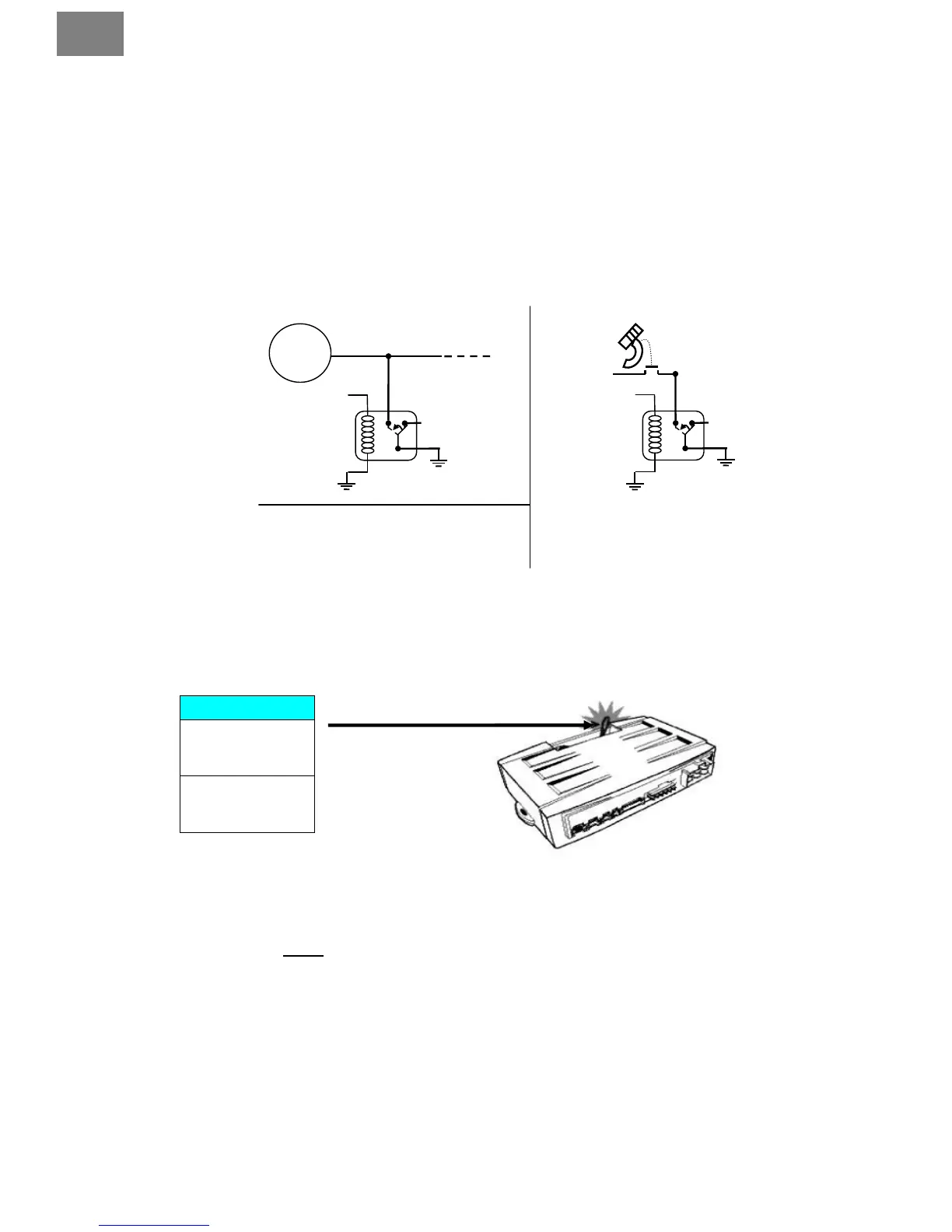

Zapojenie pre ovládanie diaľkového štartu u vozidiel so ŠTART tlačidlom.
