Pri zapájaní AUX na elektrické okná musíte použiť prídavné relé 12V.
Pre zariadenia (v aute),ktoré sú aktivované pri polohách ACC alebo IG1, zapájate diódu
cez IG2 na kabeláži k alarmu.
Napr.: Ak máte pri aute s manuálnou prevodovkou zapojené napájanie AUX
zariadenia cez IG1 (namiesto stálych +12V), skontrolujte si či rezervačný režim
pri nastavovaní diaľkového štartu je aktívny alebo nie. Ak máte zapojené AUX
zariadenie cez prídavné relé, pri zapájaní na relé použite poistku 30A.
1 – žltý
- prídavný výstup č.1, zaťažiteľnosť -250mA.
2 – žltý/biely
- prídavný výstup č.2 zaťažiteľnosť -250mA.
alebo
- ovládanie transponder by-passu. Výstup ukostruje pri
diaľkovom štartovaní. Používa sa aj na ovládanie
plynového ventilu pri autách so splynovačom. Zaťažiteľnosť
výstupu je 250 mA. (Programové menu 2-08, 2-09, 2-10)

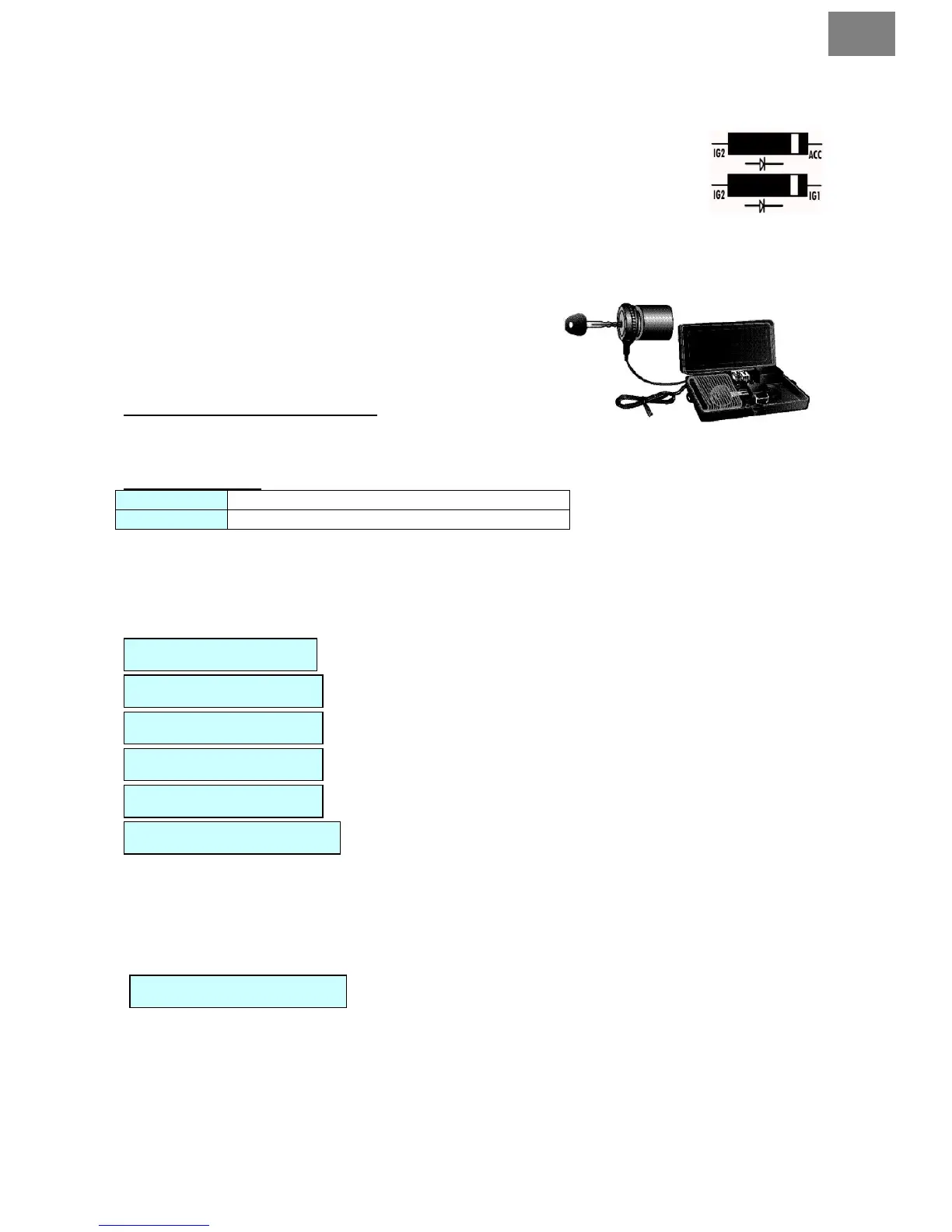

Zapojenie transponder by-passu:
Otvorte obal by-passu a na podušku vo vinutí umiestnite čip
imobilizéra alebo kľúč s imobilizérom. Odporúčame umiestniť len čip alebo kľúč s nevyfrézovanou
kovovou časťou!
Vodiče by-passu :
Slučku, ktorá je pripojená k druhému vodiču by-passu umiestnite na miesto kde sa nachádza
čítačka kódu imobilizéra.
Pri niektorých autách je nutné slučku by-passsu upravovať aby čítačka imobilizéra mohla správne
zosnímať kód z čipu. V takýchto prípadoch kontaktujte technické stredisko importéra alarmov. Pri
montáži slučky na miesto dbajte na to, aby nedošlo k poškodeniu slučky.
- Rozhranie pre Modul CAN BUS MAGICAR
- Anténa
- teplotný snímač
- LED indikácia
- senzor privolávacieho systému RPS
- otrasový snímač
1 – čierny
- ukostrenie
2 – biely
- vstup otras. snímača – druhá úroveň (-)
- prídavný snímač
1 – čierny
- ukostrenie – v prípade odstavenia alarmu alebo prídavných snímačov sa ukostrenie odpája –
snímač teda nie je napájaný.
2 – biely
- vstup prídavného snímača reagujúci na (-)
3 – červený
- napájanie +12 V
