1 – modrý
- vodič pri zapnutom alarme ukostruje. Riadi
relé blokovania štartovania a používa sa tiež
na aktiváciu prídavných modulov (modul el.
okien). Zaťažiteľnosť 250mA. Druhý riadiaci
vodič relé blokovania štartovania je pripojený
na zapaľovanie (cez zelený vodič).

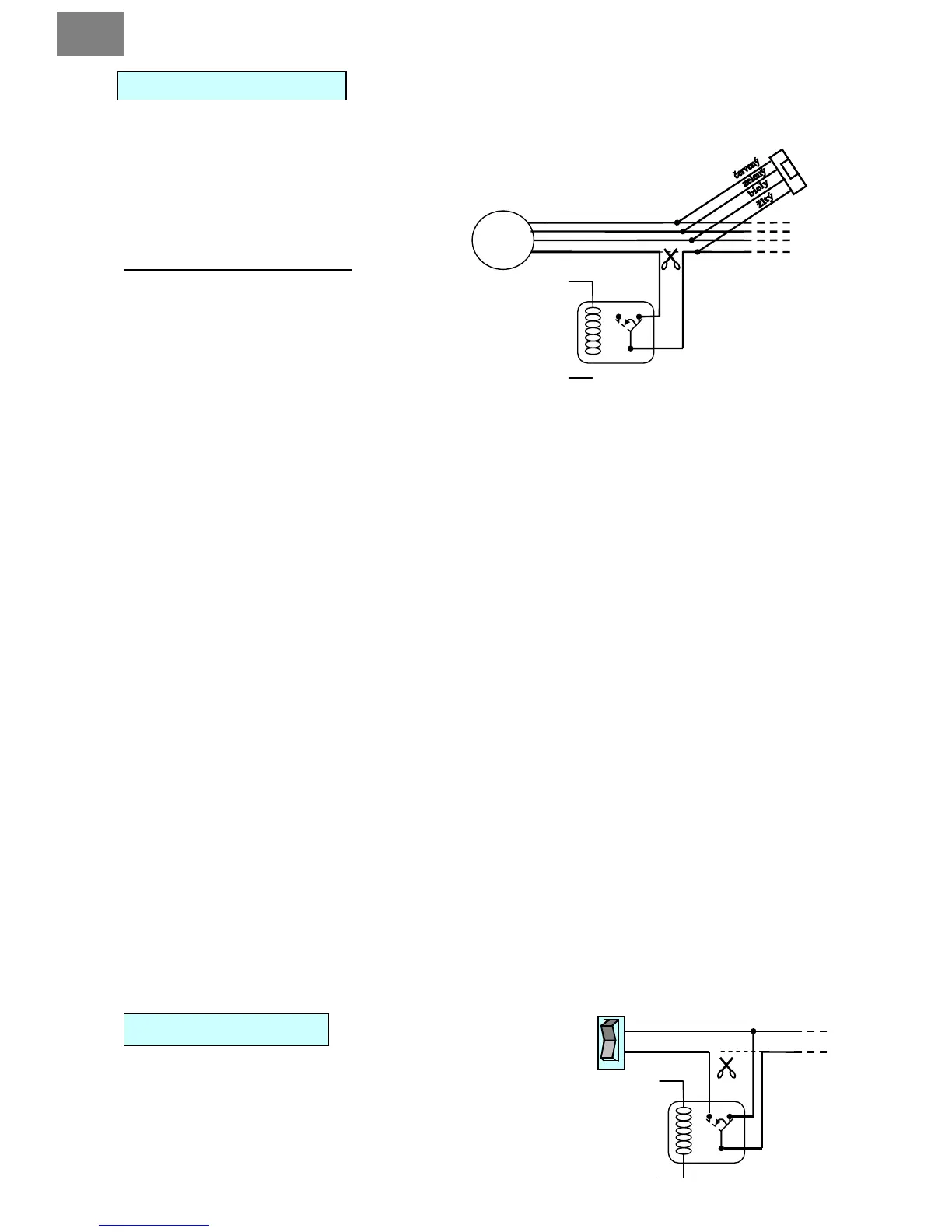

Zapojenie blokovania motora:
Pri rozpojení vodičov štartéra musíte žltý vodič
z konektora KON1 a žltý vodič z pätice relé
(30) zapájať každý osobitne !
Po rozpojení vodičov štartéra musíte
rozpojené konce vodičov pripojiť na vývody
relé, ktoré slúžia na blokovanie štartéra.
2 – žltý/čierny
- snímanie alternátora alebo otáčok motora.
Snímanie alternátora - vodič napojte na vodič od alternátora. Na tomto vodiči by sa malo objaviť
napätie menej ako 5V pri zapnutom zapaľovaní a nenaštartovanom motore a napätie medzi 9-14V
okamžite pri naštartovanom motore.
Snímanie otáčok – vodič napojte na bod v ktorom sú pri naštartovanom motore impulzy úmerné
otáčkam motora (napr. snímač na kľukovke, prevodovke - zotrvačník, rozdeľovač, atď.)
3 – červený/čierny
- vstup dverných spínačov reagujúci na ( - )
4 – červený
- vstup dverných spínačov reagujúci na +12V
5 – biely/čierny
- žhavenie (-). Zapája sa len u dieselových motorov. Ak je pri diaľkovom štartovaní na tomto vodiči
zaznamenaný signál – je spustené žhavenie, systém sa automaticky prepne do režimu diesel a so
štartovaním sa začne až po ukončení žhavenia. Vstup je možné pripojiť napr. na kontrolku
žhavenia.
6 – biely
- význam ako u bielo/čierneho vodiča, ale reaguje na kladné napätie.
7 – oranžový/čierny
- vstup od smerových svetiel (-). Pripojiť na smerové svetlá ako spätná kontrola pri sekvenčnom
ovládaní svetiel.
8 – oranžový
- vstup od smerových svetiel (+). Pripojiť na smerové svetlá ako spätná kontrola pri sekvenčnom
ovládaní svetiel.
9 – sivý/čierny
- vstup spínača pre kufor reagujúci na (-)
10 – hnedý/čierny
- vstup kapotového spínača reagujúci na (-)
11 –čierny/biely
- vstup od nožnej brzdy reagujúci na (+)
12 – svetlo modrý/čierny
- vstup od ručnej brzdy reagujúci na (-)
- prídavné výstupy
Pomocné výstupy ovládané diaľkovým ovládačom. Nastavenie
viď. Programové menu 2-08, 2-09, 2-10.
Pri zapájaní AUX musíte stále skontrolovať napájanie,
aby nedošlo k poškodeniu zariadení v aute.
