Magicar M880AS - Page 65

+12V
Jelzőfény kimenet
+
-
+
-
Jelzőfény vezérlés
bemenet
-
+
MAGICAR
9 szürke/fekete
8 narancssárga
7 narancssárga/fekete
6 fehér
5 fehér/fekete
4 piros
3 piros/fekete
2 sárga/fekete
1 kék
CN 1
RPS szenzor
Sokk szenzor
LED
Kiegészítő kimenet
Gyújtás kimenet
Csomagtartó kapcsoló bemenet (-)
Indító kimenet 12V
Sziréna
biztosíték 40A
Parkolófény bemenet (+)
Parkolófény bemenet (-)
Izzítógyertya dizel motorhoz (+)
Izzítógyertya dizel motorhoz (-)
Ajtókapcsoló bemenet (+)
Ajtókapcsoló bemenet (-)
Generátor/fordulatszám érzékelő
Indításgátló kimenet (-250mA)
Testelés
Ver. 1.00

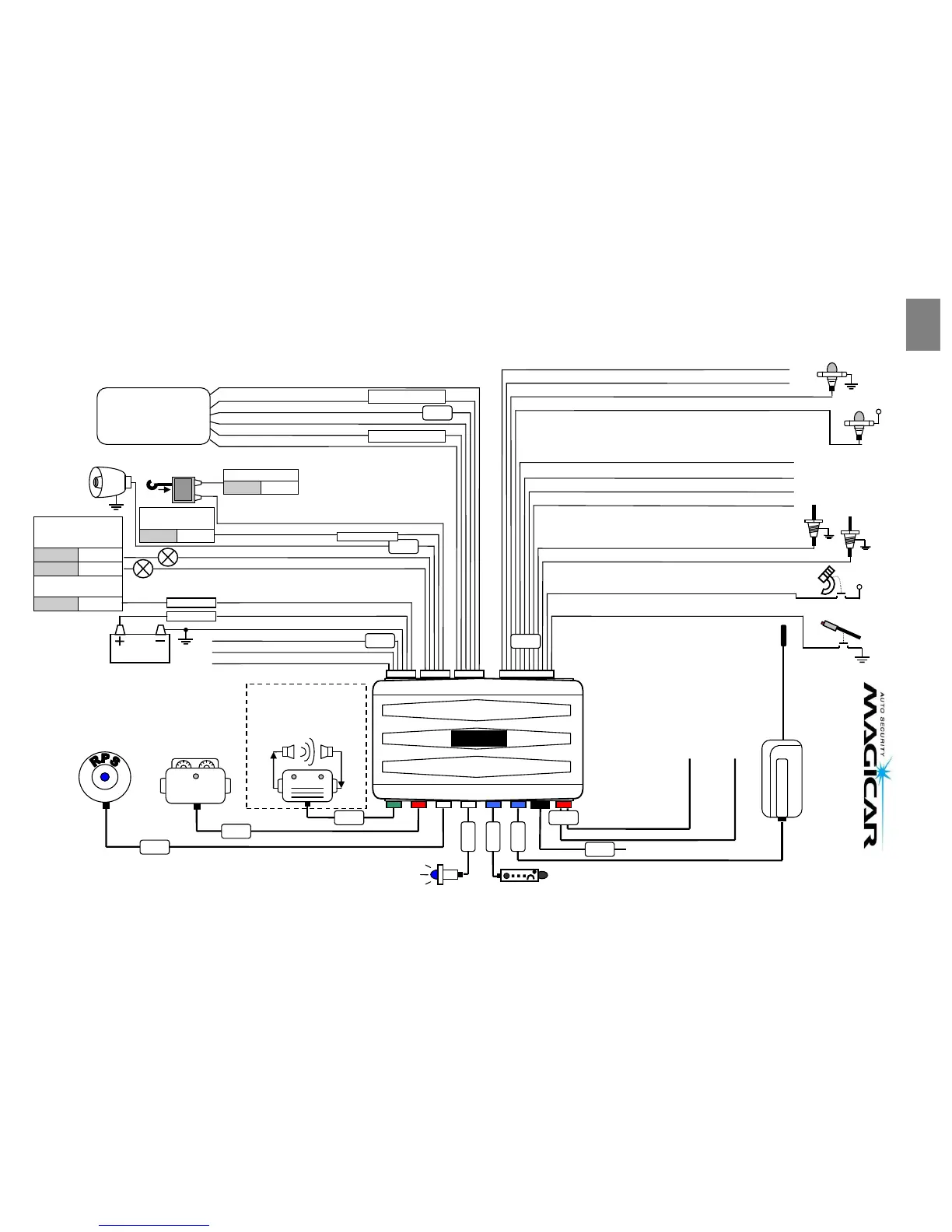

A Magicar M880AS kapcsolási rajza
5 piros
6 piros/fehér
Állandó 12V
Jelzőfény vez.bemenet
4 fekete
3 zöld
2 sárga
1 fehér
1 líla
biztosíték 15A
2 líla
3 fehér
4 szürke
5 szürke/fehér
CN 2
Jelzőfényény kimenet
Jelzőfényény kimenet
12V kimenet sziré.hoz
Csomagtér vezérlés bemenet
Csomagtartó kimenet
Polaritás
választás
-
+
Csomagtartó vezeték
+
-
Csomagtartó
motor/mágnes
Kinyit (NC)
Kinyit (NO)
Kinyit (COM)
Lezár(NC)
5 zöld
6 zöld/fehér
Lezár (COM)
Lezár (N.O)
4 zöld/fekete
3 sárga/fehér
2 sárga
1 sárga/fekete
CN 3
Lásd az ajtózáró rendszer
kapcsolási rajzát
Oldal 67
12 világoskék/fekete
11 fekete/fehér
10 barna/fekete
Kézifék bemenet (-)
Lábfék bemenet (+)
Motorháztető kapcsoló bemenet (-)
+12V
Antenna
MAGICAR
1 sárga
AUX 1 (-250mA)
AUX2 / Bypass (-250mA)
2 sárga/fehér
Kiegész./Ultrahang
szenzor
Hőmérséklet érzékelő
CN 11
CN 10
CN 4
CN 7
CN 6
CN 12
CN 9
CN 8
modul CAN BUS MAGICAR
CN 5
15A-es biztosíték
15A-es biztosíték
10A-es biztosíték
Opcionális
| piros+ | fehér -jel | fekete - |
Akku
H
