4.2 Erläuterung des Displays und der Symbole.
B
C
A
D
E
06 29 191
OptiTherm
12.0
08:00
01-03-2011
18.0 °C
00:15
F
G
H
IP
O
N
M
K
L
01:00
J

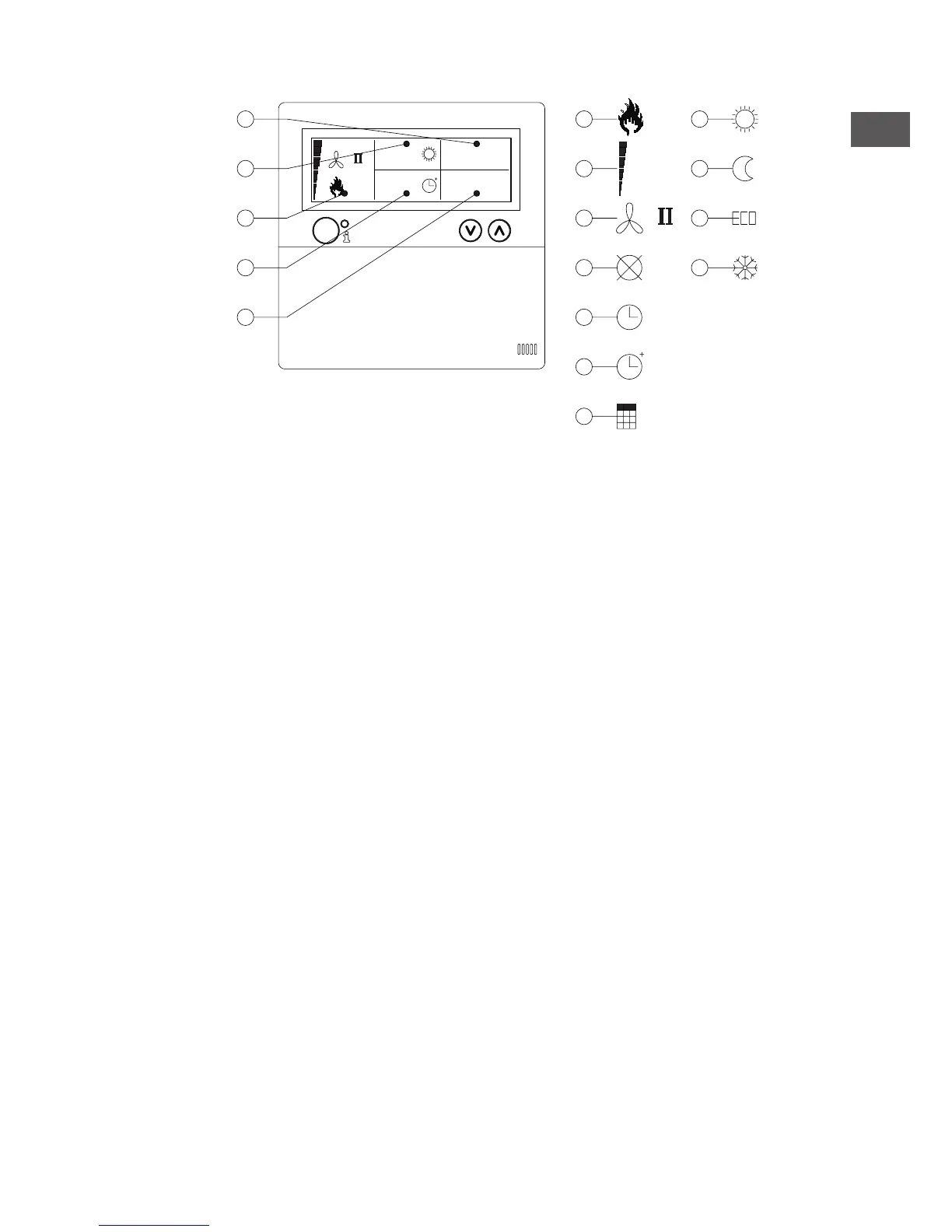

Display
A - Zeigt die gemessene Raumtemperatur an.
B - Zeigt die gewünschte Raumtemperatur an.
Zeigt die Betriebsart an (TAG, NACHT, ÖKO, FROSTÜBERWACHUNG).
C - Zeigt an, welche Funktion eingeschaltet ist (HEIZEN, LÜFTEN), ob eine Wärmeanfor-
derung vorliegt und ob die
⦻
Meldung (Klemme 1 und 2 auf dem Lufterhitzer unter-
brochen) aktiv ist.
D - Grund für die Betriebsart.
(Schaltuhr, Überstundentimer oder Ausnahmetag)
E - Zeigt die aktuelle Zeit und das aktuelle Datum an.
Symbole
F - Symbol Stellung Heizen eingeschaltet.
G - Symbol Wärmeanforderung
H - Symbol Lüfter eingeschaltet
I oder II zeigt Lüfter in hoher oder niedriger Stellung (falls zutreffend).
I - Meldung OFF (Klemme 1 und 2 am Gerät unterbrochen)
J - Symbol Schaltuhr eingeschaltet
K - Symbol Überstundentimer eingeschaltet
(ablaufende Zeit zeigt an, wann diese Funktion wieder ausgeschaltet wird)
L - Symbol Ausnahmetag aktiv.
M - Symbol Tagestemperatur (Werkseinstellung 18 °C)
N - Symbol Nachttemperatur (Werkseinstellung 15 °C)
O - Symbol Ökotemperatur (Werkseinstellung 8 °C)
P - Symbol Frostüberwachung (Werkseinstellung 5 °C)
