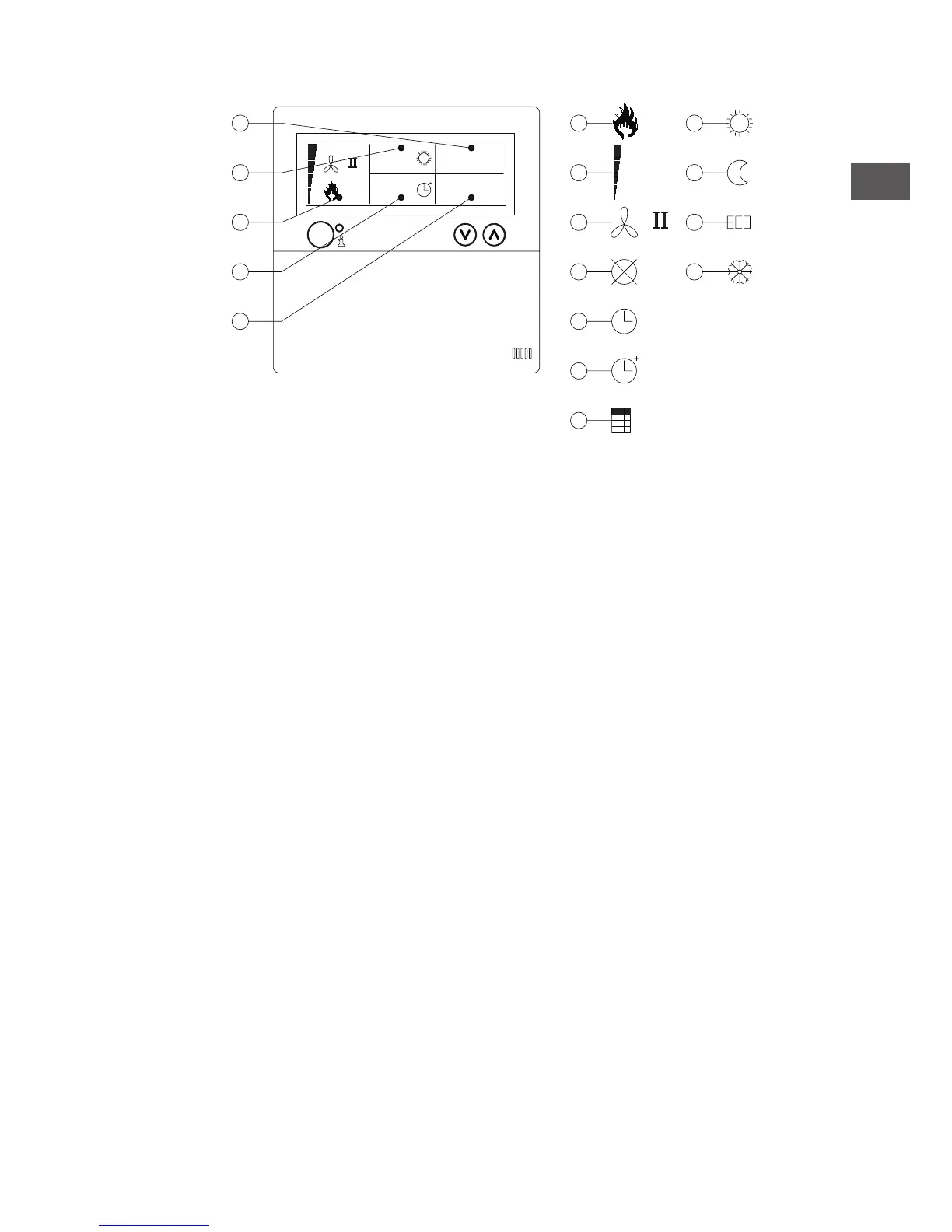

4.2 Explicationdel’afchageetdessymboles
Afchage
A - Permet de voir la température ambiante mesurée.
B - Afche la température ambiante souhaitée.
Permet de voir le mode de fonctionnement
(JOUR, NUIT, ECO, GEL).
C - Désigne quelle position de fonction est en service (CHAUFFAGE, VENTILATION)
ou s’il y a une demande de chaleur ou si la notication
⦻
(borne 1 et 2 sur le réchauf-
feur d’air interrompue) est active.
D - Motif de mode de fonctionnement.
(horloge, minuteur de prolongation ou jour d’exception)
E - Permet de voir l’heure et la date du jour.
Symboles
F - Symbole de la position de chauffage enclenchée.
G - Symbole de demande de chaleur.
H - Symbole de ventilateur enclenché.
I ou II donne le ventilateur en position haute ou basse (si d’application).
I - Notication OFF (bornes 1 et 2 sur l’appareil interrompues)
J - Symbole de l’horloge active
K - Symbole minuteur de prolongation
(temps écoulé indique quand cette fonction est de nouveau mise hors service)
L - Symbole jour d’exception actif.
M - Symbole température de jour (réglage d’usine 18 ° C)
N - Symbole température de nuit (réglage d’usine 15 ° C)
O - Symbole température éco (réglage d’usine 8 ° C)
P - Symbole surveillance antigel (réglage d’usine 5 °C)
FR
FR
B
C
A
D
E
06 29 191
OptiTherm
12.0
08:00
01-03-2011
18.0 °C
00:15
F
G
H
IP
O
N
M
K
L
01:00
J
