27

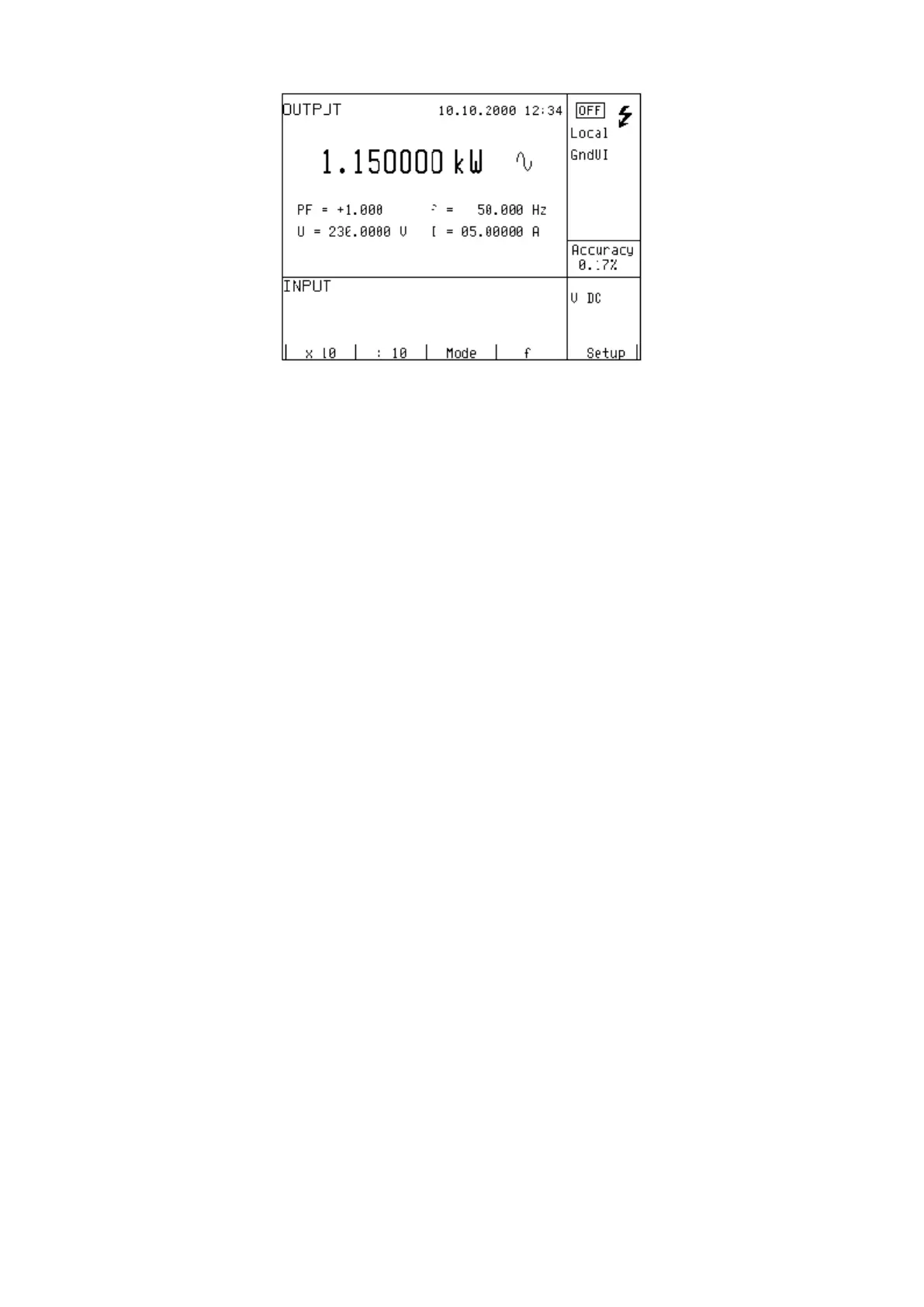

La puissance souhaitée est envoyée sur les bornes de sortie.
4.13.2. Modes d'affichage
Le calibrateur peut afficher de trois manières différentes la puissance alternative :
• puissance apparente en VA
• puissance active en W
• puissance réactive en VAr
Maintenez la touche d'écran MODE enfoncée pour modifier le mode Fonction. Avec le changement de mode,
la puissance (selon le facteur de puissance défini) et l'unité de mesure affichées sont mises à jour. Si une
puissance continue est générée, elle est toujours affichée en watt.
Le calibrateur peut afficher la relation de phase entre la tension et le courant de sortie sous forme de facteur
de puissance (–1 à +1) ou de décalage de phase en degrés (0 à 360°). Le menu de configuration SETUP
permet de changer de type d'affichage de la relation de phase.
4.13.3. Modes de réglage de la puissance
Le calibrateur offre plusieurs méthodes pour définir la puissance de sortie.
1. Réglage de la valeur de puissance principale
• La valeur principale peut être modifiée soit à l'aide du clavier numérique, soit chiffre par chiffre à
la position du curseur après sélection de ce dernier par les touches < et >, soit par changement
de gamme à l'aide des touches « x10 » et « :10 », soit enfin à l'aide du potentiomètre.
• La puissance de sortie peut être modifiée par variation de la valeur du courant de sortie.
