32
Pour passer d'un mode à l'autre, maintenez enfoncée la touche de mode direct « F ». L'écran affiche les
symboles du mode sélectionné (PWM ou HF).
4.14.1. Commandes du mode fréquence
• Appuyez sur la touche de mode direct F. Le calibrateur passe en mode PWM. Pour passer en mode HF,

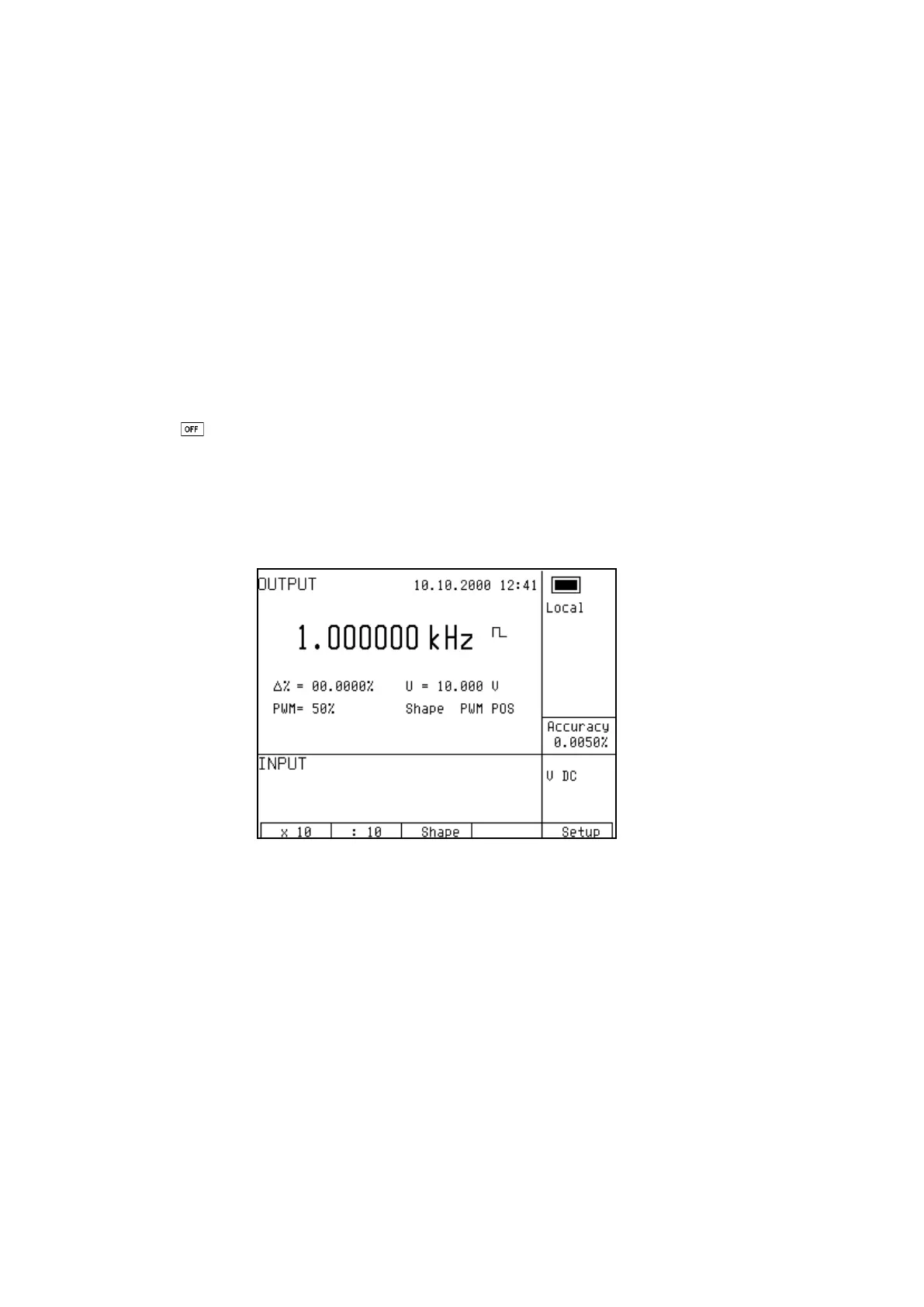

appuyez une seconde fois sur la touche F. La zone de données principale de l'écran affiche la fréquence.
• L'écran affiche les données suivantes :
* fréquence définie
* écart relatif de la fréquence
* amplitude du signal (mode PWM) ou atténuation (mode HF)
* rapport cyclique (mode PWM uniquement)
* forme du signal : PWM NEG/POS/SYM (mode PWM uniquement)
• Saisissez la fréquence à l'aide du clavier numérique, des touches de déplacement du curseur ou du
potentiomètre. Le signal de sortie n'est pas encore envoyé sur les bornes de sortie. La zone
d'informations de l'écran affiche le symbole indiquant la déconnexion des bornes de sortie…
• Branchez l'objet à étalonner sur la borne FREQ.
• Appuyez sur la touche OUTPUT.
• Un voyant rouge s'allume au-dessus des bornes OUTPUT pour indiquer la connexion du signal au
connecteur de sortie.
• Le signal de sortie à la fréquence définie est envoyé sur le connecteur de sortie.
Remarque
• Le connecteur « FREQ » ne doit pas être surchargé. Dans la gamme 100 mV à 10 V, la charge
maximale est de 5 mA. Dans les autres gammes de tension, la charge maximale est de 0,1 mA. En
cas de surcharge du connecteur de sortie, la valeur définie n'est pas garantie.
• La sortie est protégée contre les courts-circuits.
• Le boîtier externe du connecteur est relié électriquement au châssis du calibrateur.
4.14.2. Réglage de l'écart relatif
• Maintenez la touche centrale de déplacement du curseur enfoncée jusqu'à ce que les symboles
[ _ _ _ _ _ _ _ ] s'affichent sous la valeur de l'écart relatif ∆%=xx.xxxx%.
