33
• Cette valeur peut être saisie à l'aide du clavier numérique, du potentiomètre ou des touches de
déplacement du curseur. Validez en appuyant sur la touche d'écran « % » ou sur ENTER.

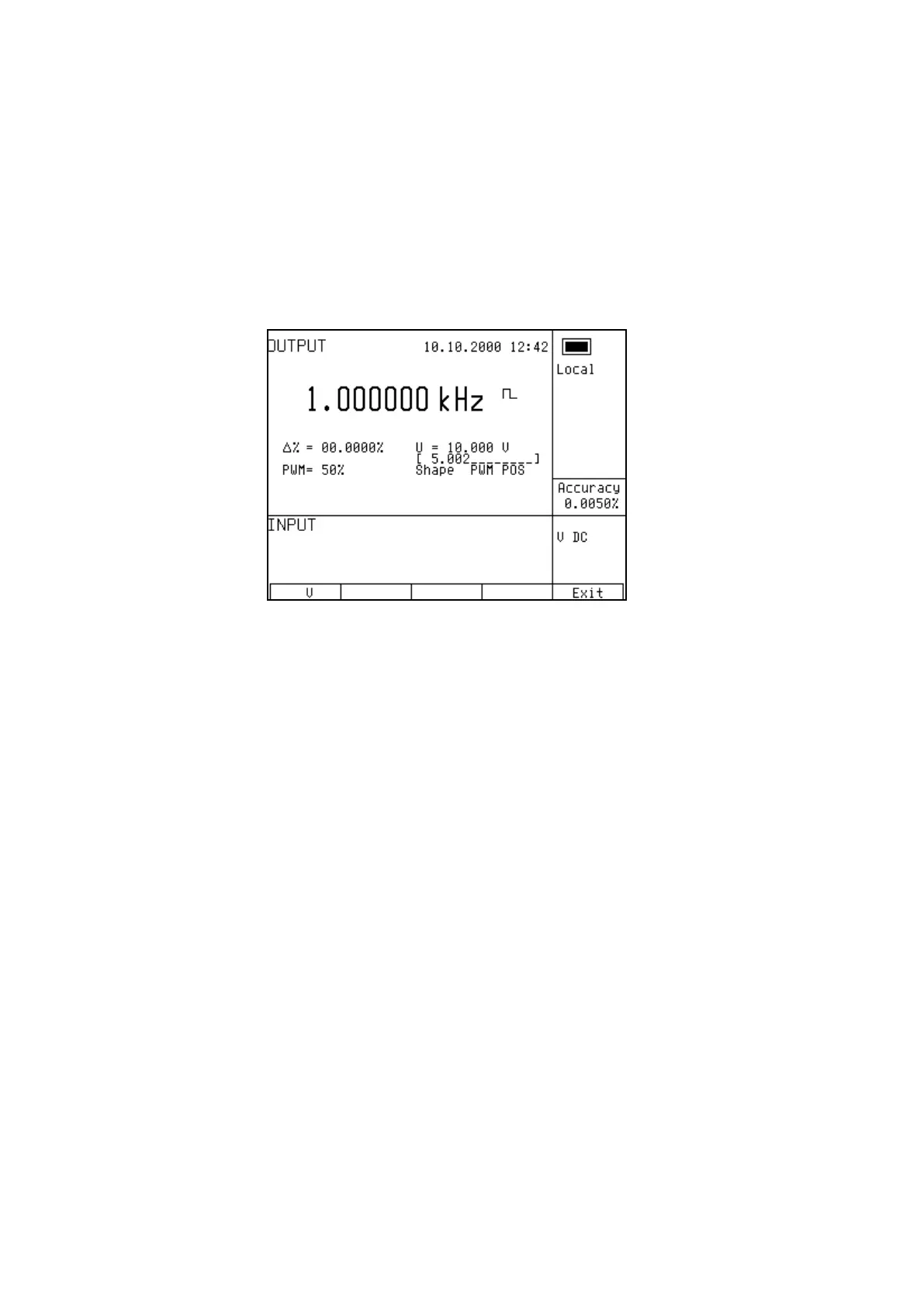

4.14.3. Réglage de l'amplitude
L'amplitude du signal en volts ne peut être définie qu'en mode PWM.
• Sélectionnez le mode fréquence et maintenez la touche centrale du curseur enfoncée jusqu'à ce que
[ _ _ _ _ _ _ ]
s'affiche sous la valeur d'amplitude (U=x.xxx V).
• Saisissez la valeur sur le clavier numérique et validez en appuyant sur la touche d'écran « V » ou sur
ENTER.
4.14.4. Réglage de l'atténuation
L'atténuation du signal en dB ne peut être définie qu'en mode HF. L'atténuation peut être réglée par paliers
de (0, -10, -20, -30) dB.
• Sélectionnez le mode fréquence et maintenez la touche centrale de déplacement du curseur enfoncée
jusqu'à ce que [ _ _ _ _ _ _ _ ] s'affiche sous la valeur d'atténuation (a = x.xxx dB).
• Saisissez la valeur sur le clavier numérique et validez en appuyant sur la touche d'écran « dB » ou sur
ENTER. Si une valeur non autorisée est définie, la valeur autorisée la plus proche est utilisée.
4.14.5. Réglage du rapport cyclique
Le rapport cyclique ne peut être défini qu'en mode PWM.
• Sélectionnez le mode fréquence et maintenez la touche centrale de déplacement du curseur enfoncée
jusqu'à ce que [ _ _ _ _ _ _ _ ] s'affiche sous la valeur de rapport cyclique (PWM=xx%).
• Saisissez la valeur à l'aide du clavier numérique, des touches de déplacement du curseur ou du
potentiomètre et validez en appuyant sur la touche % ou sur ENTER.
4.14.6. Réglage de la forme du signal
La forme du signal ne peut être définie qu'en mode PWM.
• Maintenez la touche d'écran SHAPE enfoncée pour sélectionner la forme souhaitée : NEG (négative),
SYM (symétrique) ou POS (positive).
• Le signal de sortie de la forme souhaitée est envoyé au connecteur de sortie.
