35
• Un voyant rouge s'allume au-dessus de la borne OUTPUT pour indiquer que le signal de sortie est envoyé
sur les bornes de sortie. L'écran affiche le symbole de connexion des bornes de sortie.
Remarque
• La charge des bornes de sortie est limitée selon les gammes de tension et de courant
correspondantes.
• Les signaux de sortie fournis sur les bornes Hi – Lo et le connecteur AUXILIARY sont protégés contre
les courts-circuits.
4.15.3. Passage d'un type de sonde à un autre
• Maintenez la touche d'écran « TC type » ou « RTD type » affichée pour sélectionner le type de sonde
approprié.
• Si les sondes de résistance sont sélectionnées, chaque appui sur la touche fait défiler les sondes à
résistance Pt1,385, Pt1,392 ou Ni. L'écran affiche la valeur sélectionnée sous la forme Pt385 / Pt392 / Ni.

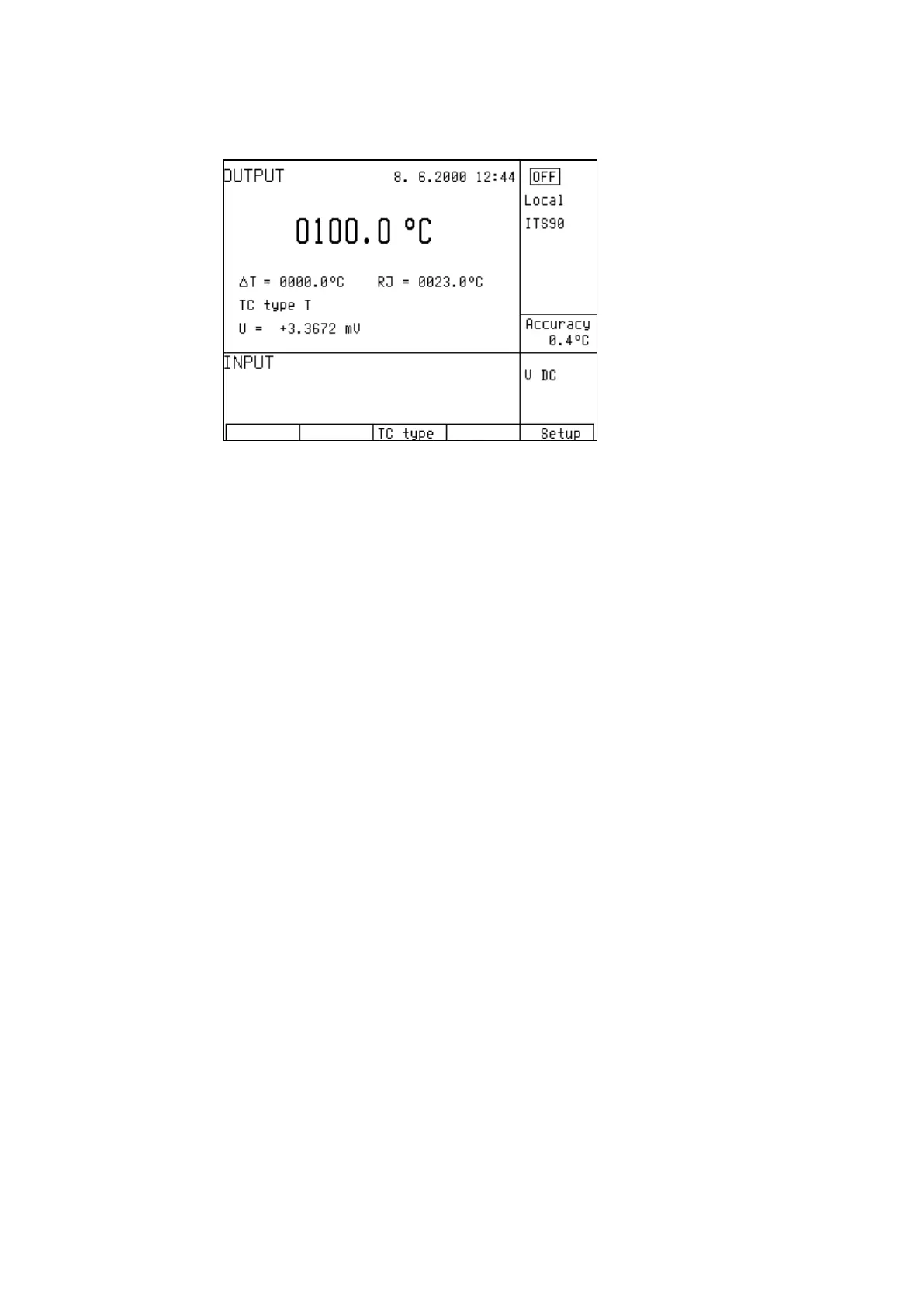

• Si les thermocouples sont sélectionnés, chaque appui sur la touche fait défiler les types K, N, R, S, B, J,
T et E. L'écran affiche la valeur sélectionnée sous la forme TC TYPE x, où x est le type de thermocouple.
4.15.4. Saisie du coefficient R0 pour les sondes de température à résistance
Pour les sondes de température à résistance, il est possible de définir R0, la résistance à 0
o
C. La gamme
s'étend de 20 Ω à 2 kΩ pour tous les types de sonde RTD.
• Sélectionnez le mode sonde à résistance et maintenez la touche centrale de déplacement
du curseur enfoncée jusqu'à ce que [ _ _ _ _ _ _ _ ] s'affiche sous la valeur du coefficient
R0 (R0=xxxxΩ).
• Saisissez la valeur sur le clavier numérique et validez en appuyant sur la touche d'écran
« Ω » ou « kΩ » ou sur ENTER.
