49
7. MENU SETUP (CONFIGURATION)
Le calibrateur multifonction permet de définir de nombreux autres paramètres moins courants. Ces paramètres
peuvent être définis dans le menu de configuration Setup. Ce menu est accessible par la touche d'écran

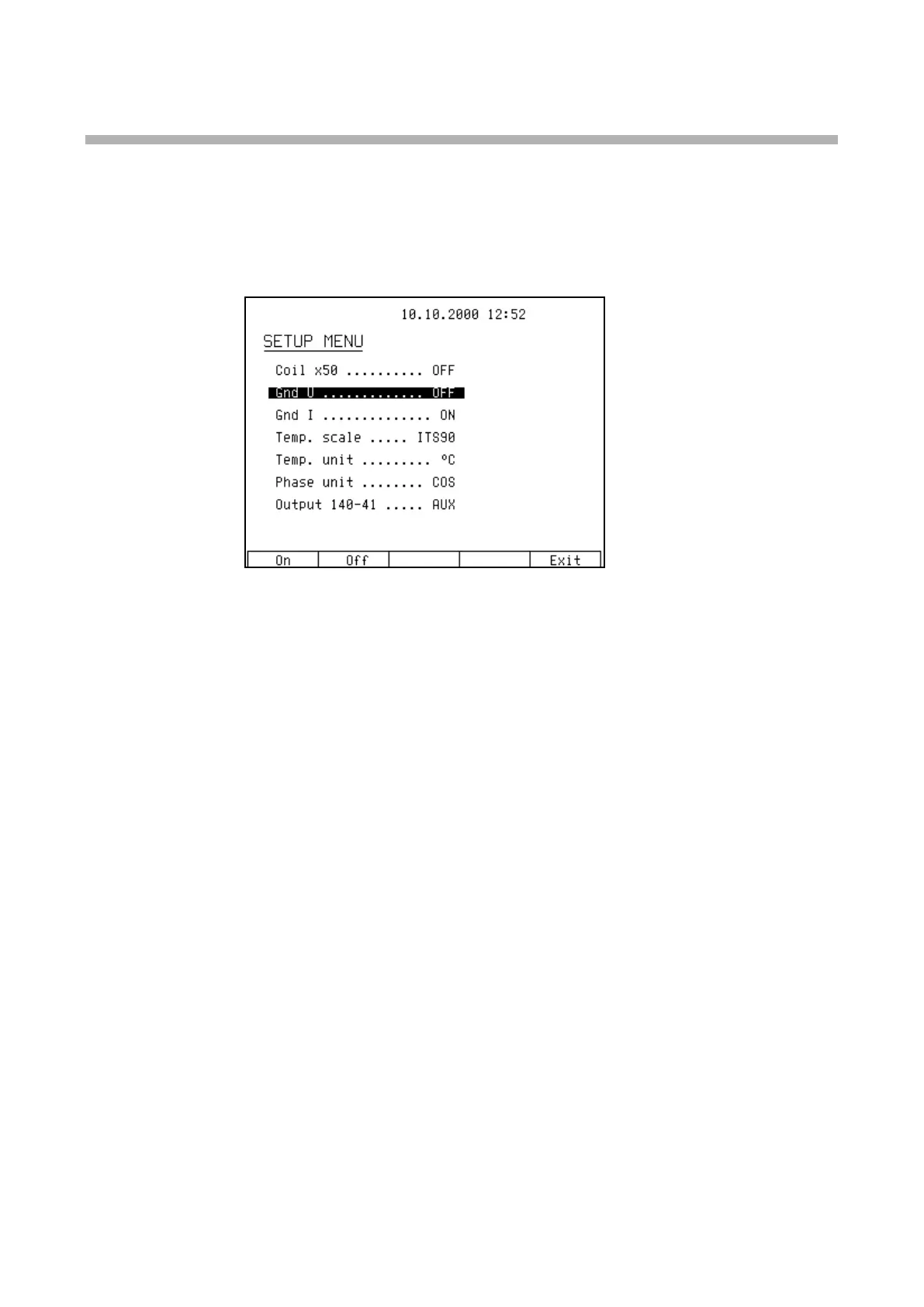

SETUP. Les bornes de sortie sont déconnectées si elles ne l'étaient pas déjà et l'écran suivant apparaît :
Utilisez la touche de déplacement de curseur ∧ ou ∨ ou le bouton du potentiomètre pour parcourir les options
du menu. L'option active est toujours en surbrillance et les descriptions des touches d'écran changent
lorsqu'elle est modifiée. Les touches d'écran indiquent comment le paramètre concerné peut être modifié.
Chaque paramètre peut être modifié après un appui sur le bouton du potentiomètre. Lorsque le réglage est
terminé, appuyez deux fois sur la touche d'écran EXIT pour enregistrer les paramètres. Le nouveau réglage
est conservé lorsque le calibrateur est mis hors tension. Le menu Setup comporte les options suivantes :
1. Coil x50 .... xx ON/OFF
2. GND U .... xx ON/OFF
3. GND I .... xx ON/OFF
Ce paramètre connecte Lo (-I) à GND. En pratique, cela signifie que la borne Lo (-I) est mise à la terre. Les
touches d'écran permettent la mise ou non à la terre de la borne. OFF est défini par le fabricant, les bornes de
sortie ne sont pas mises à la terre.
Il est recommandé de ne mettre à la terre que le canal de tension (GND U ON, GND I OFF) pour toutes les
gammes à l'exception de la production de puissance ou d'énergie. Si la borne Lo de l'instrument à étalonner
est mise à la terre, il est recommandé de ne pas mettre à la terre les deux sorties du calibrateur (GND U OFF,
GND I OFF) pour éviter les boucles de terre.
Remarque
L'absence de mise à la terre à la fois de la sortie du calibrateur et des entrées de l'instrument peut entraîner
un rapport signal / bruit élevé sur la sortie du calibrateur.
4. Temp.scale (Échelle de température).... xx ITS90/PTS68
5. Temp.unit. (Unité de température)... xx
o
C/K
6. Phase.unit (Unité de phase).... xx
o
/cos
7. Output 140-41 (Sortie 140-41).... xx AUX/PANEL
