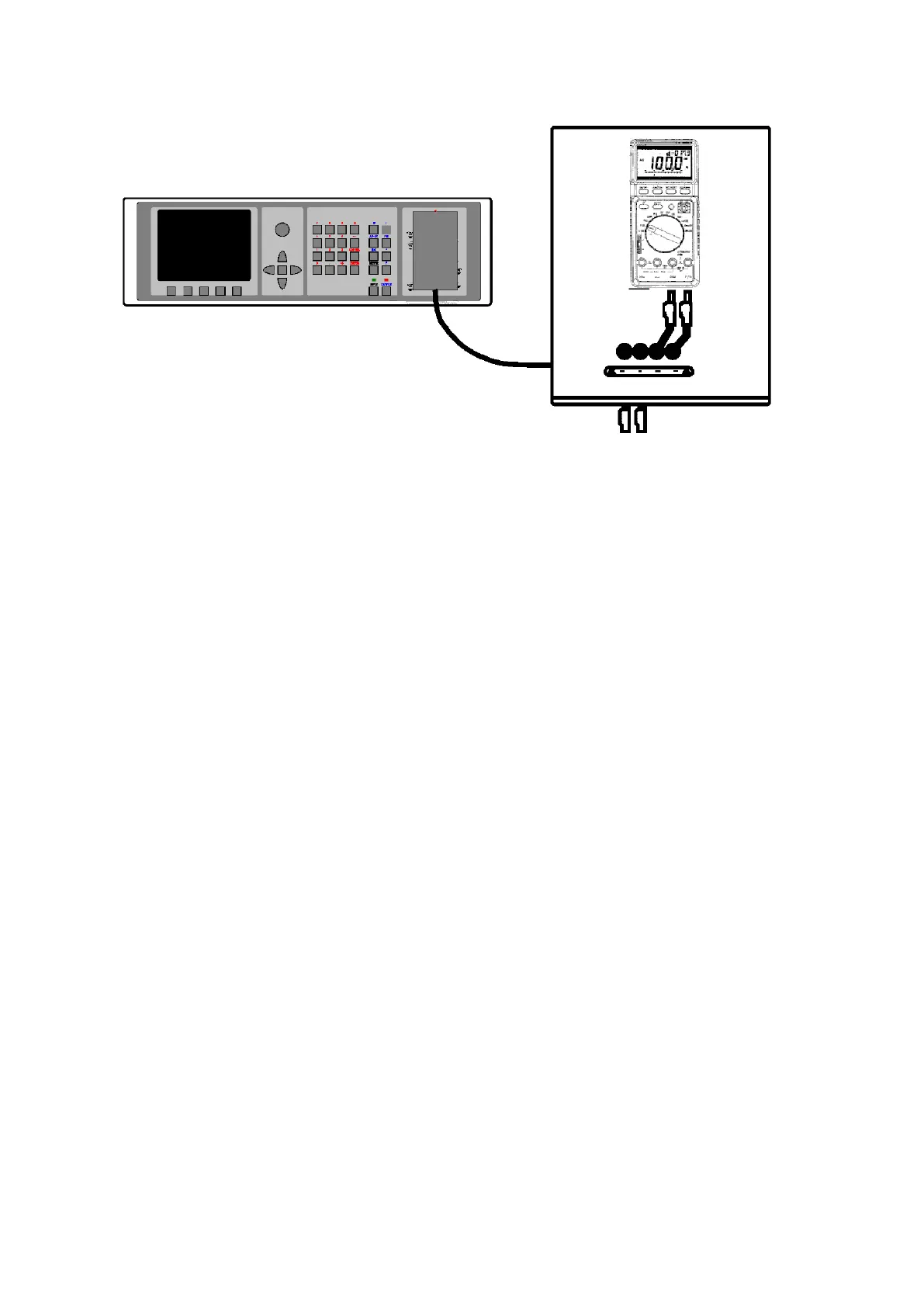

Connexion d'un multimètre à étalonner (gamme de tension) aux bornes de l'adaptateur de câble 140-01
Gammes de courant
Toutes les gammes de courant continu et alternatif sont connectées aux bornes +I/-I du calibrateur.
Si du courant provient des bornes de sortie +I et –I du calibrateur, les bornes +I et –I de l'adaptateur
de câble 140-41 ne doivent pas être connectées en même temps !
En cas d'utilisation d'une sortie de courant sous charge élevée (10 à 20 A), la durée de l'exécution est limitée
entre 0 et 60 s. La durée d'exécution est commandée par le microprocesseur en fonction du courant de
consigne. L'utilisateur ne peut prolonger cette durée d'exécution. Si une durée supérieure est nécessaire, les
bornes de sortie doivent être déchargées pendant un certain temps (1 min, par exemple) avant que la charge
ne soit rétablie.
Lorsqu'un courant de 2 à 20 A est envoyé aux bornes de sortie, la tension de sortie ne doit pas dépasser
1,5 Veff environ. Si le courant induit des tensions supérieures sur la charge, le calibrateur déconnecte les
bornes de sortie et affiche un message d'erreur.
Lorsque les ampèremètres sont étalonnés avec des courants supérieurs à 1 A, il est important de connecter
correctement les bornes en portant son attention à la fois sur les bornes de sortie du calibrateur et sur les
bornes d'entrée de l'instrument. Une résistance de contact excessive peut chauffer les bornes et provoquer
des erreurs d'étalonnage. Une résistance de contact excessive et instable est caractérisée par sa non-linéarité
et peut déformer le courant alternatif de sortie.
Il n'est pas recommandé de connecter une charge non standard à la sortie de courant. Le calibrateur est conçu
pour l'étalonnage des ampèremètres. Les bornes de sortie doivent être chargées avec une impédance faible
et réelle. Bien que la sortie soit protégée par une électronique rapide et un microprocesseur, les charges à
haute impédance ou capacité peuvent entraîner des oscillations des amplificateurs de sortie et endommager
l'appareil.
L'instrument à étalonner peut être branché soit directement sur les bornes du panneau avant, soit par
l'adaptateur de câble Opt.140-01. Si la borne L de l'instrument à étalonner n'est pas mise à la terre, la borne -
U (-I) du calibrateur doit l'être (GND U ON, GND I ON, voir chapitre « Menu de configuration »).
