2 BAR 70 en 11
7 Dimensions and weights
ASME B16.5
DIN EN 1092
NPS

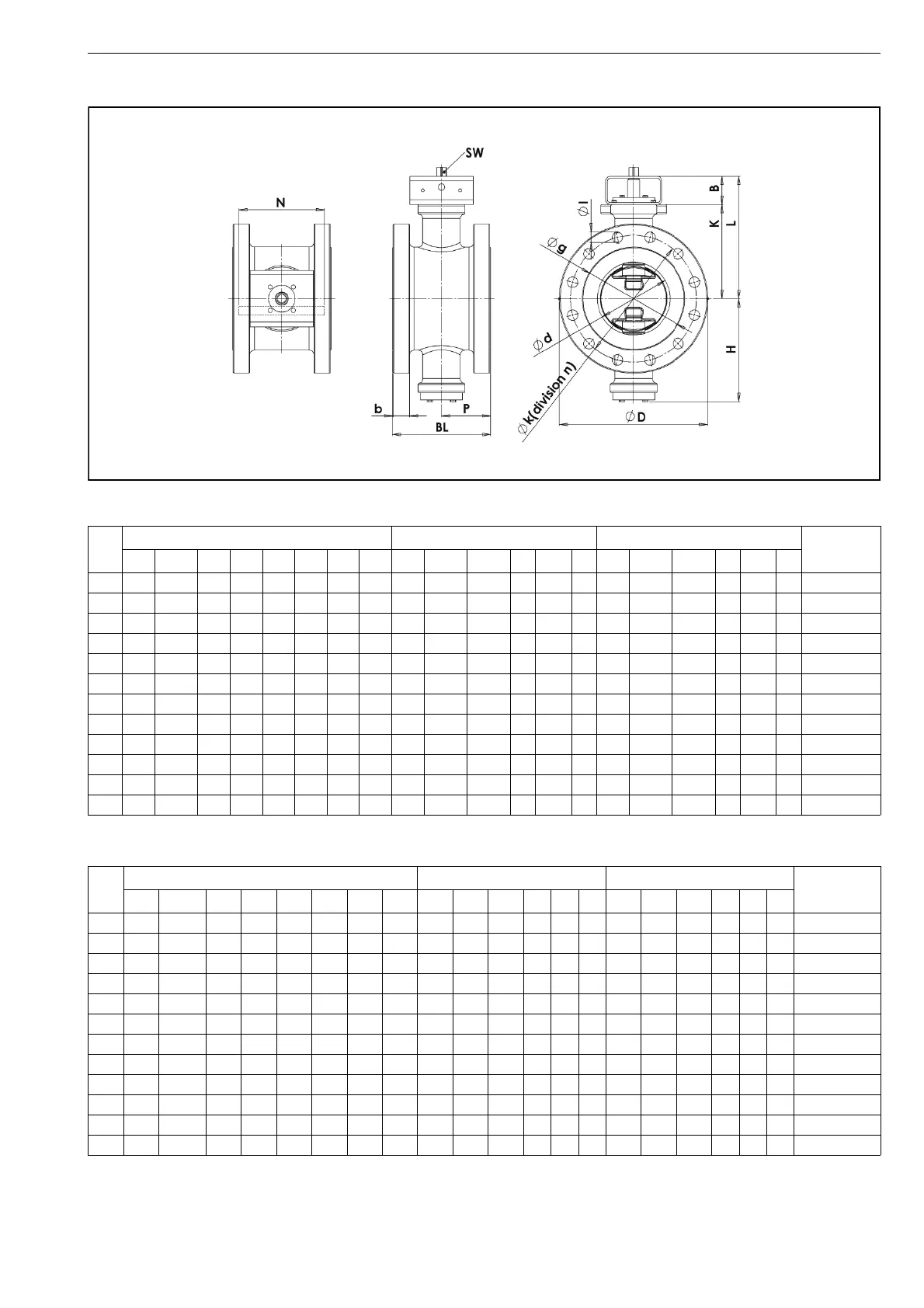

Standard dimensions ASME B 16.5 - CL 300 ASME B 16.5 - CL 600
SW
BL H K B L P N Ø d ØD Ø g Ø k n Ø l b ØD Ø g Ø k n Ø l b
3 180 167,5 150 60 210 90 92 100 210 127 168,1 8 22,4 29 210 127 168,1 8 22,4 29 17
4 190 172,5 155 60 215 95 102 110 254 157,2 200,2 8 22,4 32 273 157,2 215,9 8 25,4 32 17
6 210 222 200 60 260 105 146 155 318 215,9 269,7 12 22,4 37 356 215,9 292,1 12 28,4 37 17
6 210 222 200 60 260 105 146 155 318 215,9 269,7 12 22,4 37 356 215,9 292,1 12 28,4 37 22
8 230 253 230 100 330 115 200 210 381 269,7 330,2 12 25,4 42 419 269,7 349,3 12 35,1 42 22
8 230 253 230 100 330 115 200 210 381 269,7 330,2 12 25,4 42 419 269,7 349,3 12 35,1 42 27
10 250 287 260 100 360 125 244 255 445 323,9 387,4 16 28,4 48 508 323,9 431,8 16 35,1 48 22
10 250 287 260 100 360 125 244 255 445 323,9 387,4 16 28,4 48 508 323,9 431,8 16 35,1 48 27
12 270 328 300 100 400 135 286 302 521 381 450,9 16 31,8 51 560 381 489 20 35,1 51 27
12 270 328 300 100 400 135 286 302 521 381 450,9 16 31,8 51 560 381 489 20 35,1 51 36
16 310 402 370 150 520 155 386 405 648 469,9 571,5 20 35,1 57 686 469,9 603,3 20 41,1 57 36
20 350 452 420 150 570 175 486 500 775 584,2 685,8 24 35,1 64 --- 584,2 723,9 24 44,5 64 46
DN
Standard dimensions DIN EN 1092-1 - PN 40 DIN EN 1092-1 - PN 63
SW
BL H K B L P N Ø d ØD Ø g Ø k n Ø l b ØD Ø g Ø k n Ø l b
80 180 167,5 150 60 210 90 92 100 210 138 160 8 18 29 215 138 170 8 22 29 17
100 190 172,5 155 60 215 95 102 110 254 162 190 8 22 32 254 162 200 8 26 32 17
150 210 222 200 60 260 105 146 155 318 218 250 8 26 37 356 218 280 8 33 37 17
150 210 222 200 60 260 105 146 155 318 218 250 8 26 37 356 218 280 8 33 37 22
200 230 253 230 100 330 115 200 210 381 285 320 12 30 42 419 285 345 12 36 42 22
200 230 253 230 100 330 115 200 210 381 285 320 12 30 42 419 285 345 12 36 42 27
250 250 287 260 100 360 125 244 255 445 345 385 12 33 48 470 345 400 12 36 48 22
250 250 287 260 100 360 125 244 255 445 345 385 12 33 48 470 345 400 12 36 48 27
300 270 328 300 100 400 135 286 302 521 410 450 16 33 51 530 410 460 16 36 51 27
300 270 328 300 100 400 135 286 302 521 410 450 16 33 51 530 410 460 16 36 51 36
400 310 402 370 150 520 155 386 405 648 535 585 16 39 57 686 535 585 16 42 57 36
500 350 452 420 150 570 175 486 500 775 615 670 20 42 64 --- 615 705 20 48 64 46
