12 2 BAR 70 en
ASME B16.5
DIN EN 1092
NPS

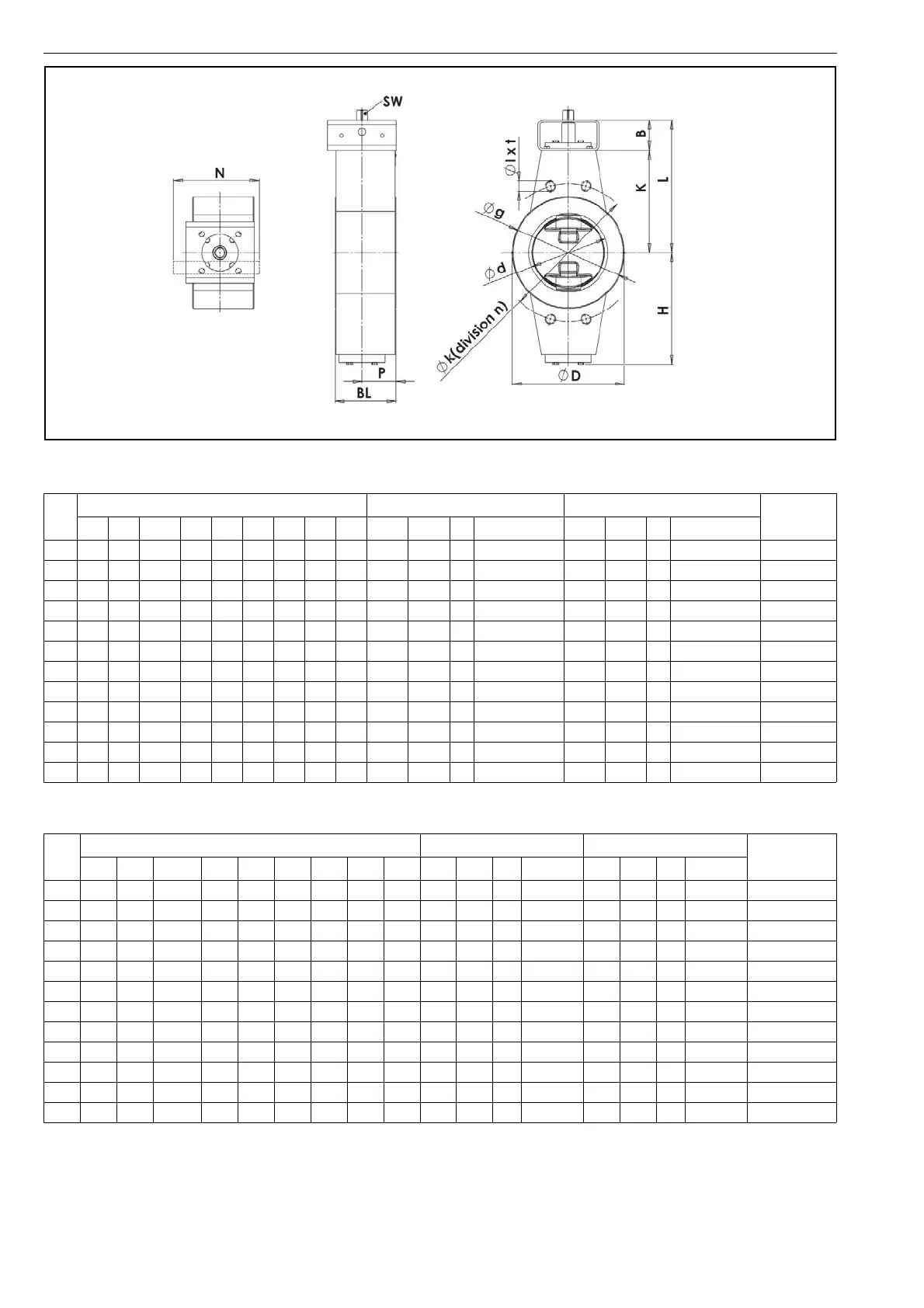

Standard dimensions ASME B 16.5 - CL 300 ASME B 16.5 - CL 600
SW
BL ØD H K B L P N Ø d Ø g Ø k n Ø l x t Ø g Ø k n Ø l x t
3 100 140 167,5 150 60 210 58 92 100 127 168,1 8 ¾“-10UNCx20 127 168,1 8 ¾“-10UNCx20 17
4 100 170 172,5 155 60 215 55 102 110 157,2 200,2 8 ¾“-10UNCx25 157,2 215,9 8 7/8“-9UNCx30 17
6 120 220 222 200 60 260 67 146 155 215,9 269,7 12 ¾“-10UNCx25 215,9 292,1 12 1“-8UNx30 17
6 120 220 222 200 60 260 67 146 155 215,9 269,7 12 ¾“-10UNCx25 215,9 292,1 12 1“-8UNx30 22
8 130 290 253 230 100 330 72 200 210 269,7 330,2 12 7/8“-9UNCx30 269,7 349,3 12 1 1/8“-8UNx32 22
8 130 290 253 230 100 330 72 200 210 269,7 330,2 12 7/8“-9UNCx30 269,7 349,3 12 1 1/8“-8UNx32 27
10 150 350 287 260 100 360 80 244 255 323,9 387,4 16 1“-8UNx30 323,9 431,8 16 1 1/4“-8UNx31 22
10 150 350 287 260 100 360 80 244 255 323,9 387,4 16 1“-8UNx30 323,9 431,8 16 1 1/4“-8UNx31 27
12 170 390 328 300 100 400 90 286 302 381 450,9 16 1 1/8“-8UNx35 381 489 20 1 1/4“-8UNx33 27
12 170 390 328 300 100 400 90 286 302 381 450,9 16 1 1/8“-8UNx35 381 489 20 1 1/4“-8UNx33 36
16 230 490 402 370 150 520 115 386 405 469,9 571,5 20 1 1/4“-8UNx45 469,9 603,3 20 1 1/2“-8UNx45 36
20 230 590 452 420 150 570 115 486 500 584,2 685,8 24 1 1/4“-8UNx45 584,2 723,9 24 1 5/8“-8UNx50 46
DN
Standard dimensions DIN EN 1092-1 - PN 40 DIN EN 1092-1 - PN 63
SW
BL ØD H K B L P N Ø d Ø g Ø k n Ø l x t Ø g Ø k n Ø l x t
80 100 140 167,5 150 60 210 58 92 100 138 160 8 M16x20 138 170 8 M20x23 17
100 100 170 172,5 155 60 215 55 102 110 162 190 8 M20x30 162 200 8 M24x28 17
150 120 220 222 200 60 260 67 146 155 218 250 8 M24x35 218 280 8 M30x34 17
150 120 220 222 200 60 260 67 146 155 218 250 8 M24x35 218 280 8 M30x34 22
200 130 290 253 230 100 330 72 200 210 285 320 12 M27x32 285 345 12 M33x38 22
200 130 290 253 230 100 330 72 200 210 285 320 12 M27x32 285 345 12 M33x38 27
250 150 350 287 260 100 360 80 244 255 345 385 12 M30x40 345 400 12 M33x38 22
250 150 350 287 260 100 360 80 244 255 345 385 12 M30x40 345 400 12 M33x38 27
300 170 390 328 300 100 400 90 286 302 410 450 16 M30x40 410 460 16 M33x38 27
300 170 390 328 300 100 400 90 286 302 410 450 16 M30x40 410 460 16 M33x38 36
400 230 490 402 370 150 520 115 386 405 535 585 16 M36x45 535 585 16 M39x44 36
500 230 590 452 420 150 570 115 486 500 615 670 20 M39x50 615 705 20 M45x51 46
