2 BAR 70 en 13
ASME B16.5
DIN EN 1092
NPS

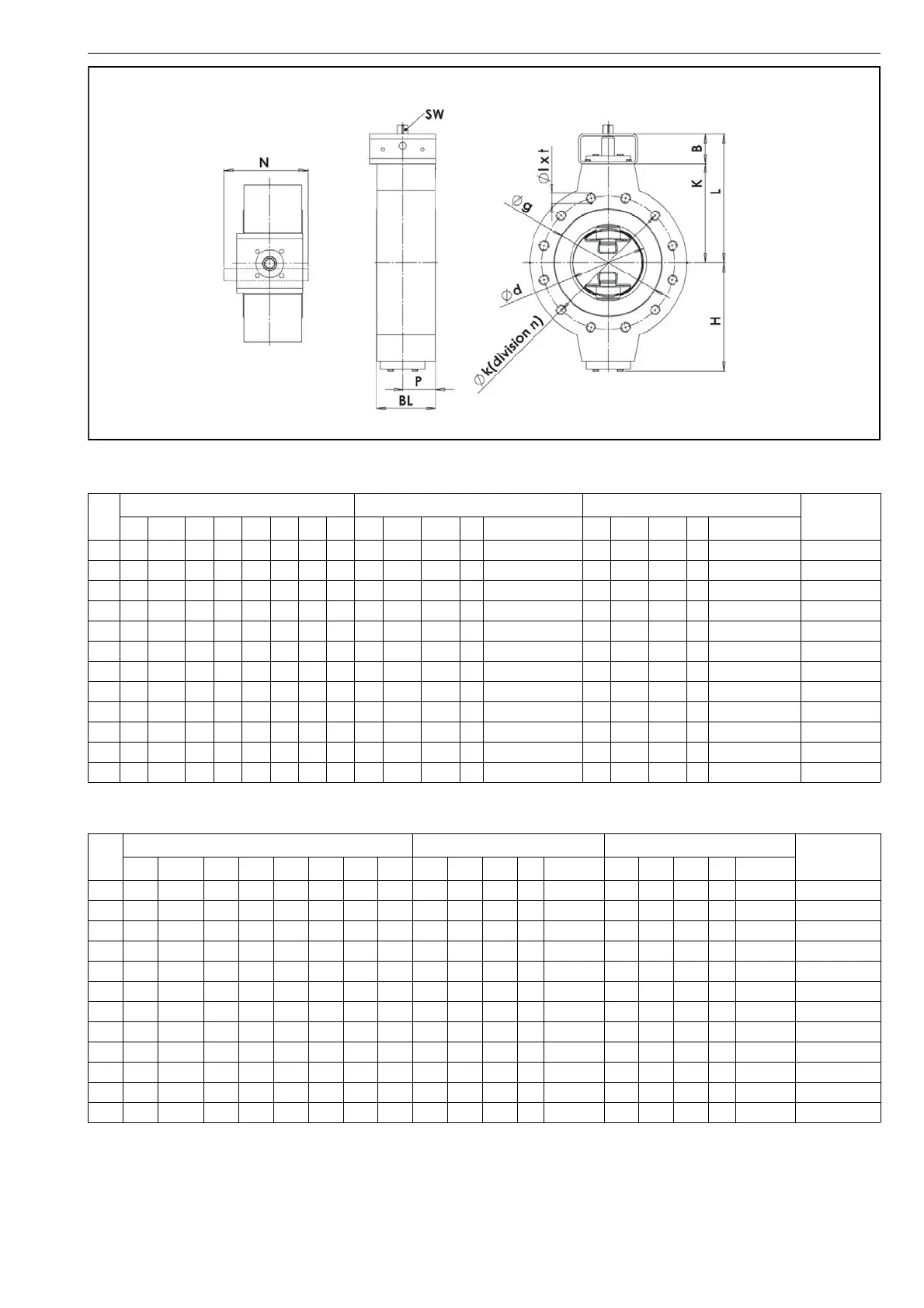

Standard dimensions ASME B 16.5 - CL 300 ASME B 16.5 - CL 600
SW
BL H K B L P NØ dØDØ g Ø k n Ø l x t ØDØ g Ø k n Ø l x t
3 100 167,5 150 60 210 58 92 100 210 127 168,1 8 ¾“-10UNCx20 210 127 168,1 8 ¾“-10UNCx20 17
4 100 172,5 155 60 215 55 102 110 254 157,2 200,2 8 ¾“-10UNCx25 273 157,2 215,9 8 7/8“-9UNCx30 17
6 120 222 200 60 260 67 146 155 318 215,9 269,7 12 ¾“-10UNCx25 356 215,9 292,1 12 1“-8UNx30 17
6 120 222 200 60 260 67 146 155 318 215,9 269,7 12 ¾“-10UNCx25 356 215,9 292,1 12 1“-8UNx30 22
8 130 253 230 100 330 72 200 210 381 269,7 330,2 12 7/8“-9UNCx30 419 269,7 349,3 12 1 1/8“-8UNx32 22
8 130 253 230 100 330 72 200 210 381 269,7 330,2 12 7/8“-9UNCx30 419 269,7 349,3 12 1 1/8“-8UNx32 27
10 150 287 260 100 360 80 244 255 445 323,9 387,4 16 1“-8UNx30 508 323,9 431,8 16 1 1/4“-8UNx31 22
10 150 287 260 100 360 80 244 255 445 323,9 387,4 16 1“-8UNx30 508 323,9 431,8 16 1 1/4“-8UNx31 27
12 170 328 300 100 400 90 286 302 521 381 450,9 16 1 1/8“-8UNx35 560 381 489 20 1 1/4“-8UNx33 27
12 170 328 300 100 400 90 286 302 521 381 450,9 16 1 1/8“-8UNx35 560 381 489 20 1 1/4“-8UNx33 36
16 230 402 370 150 520 115 386 405 648 469,9 571,5 20 1 1/4“-8UNx45 686 469,9 603,3 20 1 1/2“-8UNx45 36
20 230 452 420 150 570 115 486 500 775 584,2 685,8 24 1 1/4“-8UNx45 --- 584,2 723,9 24 1 5/8“-8UNx50 46
DN
Standard dimensions DIN EN 1092-1 - PN 40 DIN EN 1092-1 - PN 63
SW
BL H K B L P N Ø dØDØ gØ k n Ø l x t ØDØ gØ k n Ø l x t
80 100 167,5 150 60 210 58 92 100 210 138 160 8 M16x20 215 138 170 8 M20x23 17
100 100 172,5 155 60 215 55 102 110 254 162 190 8 M20x30 254 162 200 8 M24x28 17
150 120 222 200 60 260 67 146 155 318 218 250 8 M24x35 356 218 280 8 M30x34 17
150 120 222 200 60 260 67 146 155 318 218 250 8 M24x35 356 218 280 8 M30x34 22
200 130 253 230 100 330 72 200 210 381 285 320 12 M27x32 419 285 345 12 M33x38 22
200 130 253 230 100 330 72 200 210 381 285 320 12 M27x32 419 285 345 12 M33x38 27
250 150 287 260 100 360 80 244 255 445 345 385 12 M30x40 470 345 400 12 M33x38 22
250 150 287 260 100 360 80 244 255 445 345 385 12 M30x40 470 345 400 12 M33x38 27
300 170 328 300 100 400 90 286 302 521 410 450 16 M30x40 530 410 460 16 M33x38 27
300 170 328 300 100 400 90 286 302 521 410 450 16 M30x40 530 410 460 16 M33x38 36
400 230 402 370 150 520 115 386 405 648 535 585 16 M36x45 686 535 585 16 M39x44 36
500 230 452 420 150 570 115 486 500 775 615 670 20 M39x50 --- 615 705 20 M45x51 46
