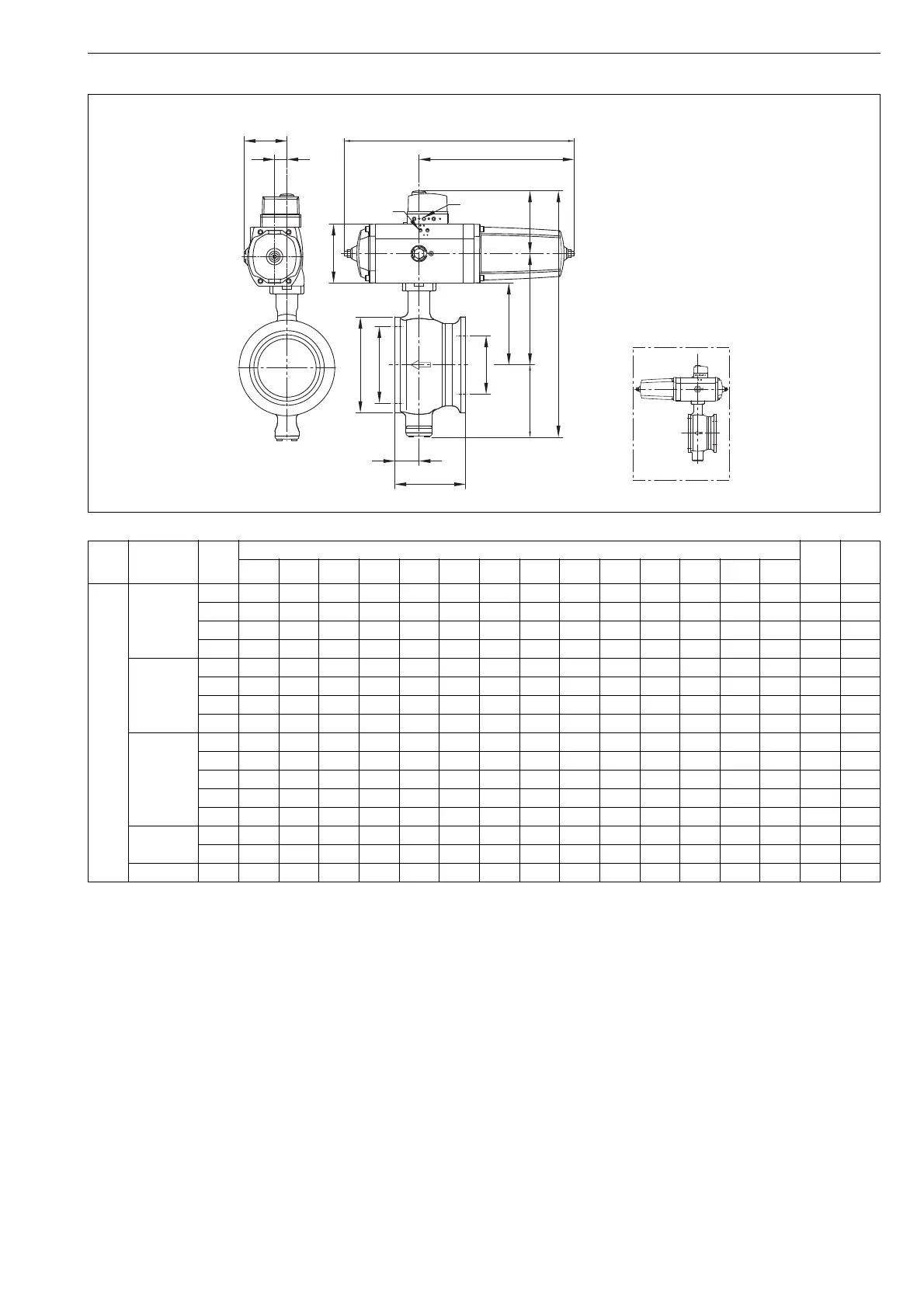

11.3 RA - EJ, EJ_A
H
J
X
K
DN
C
A
øB
A1
øD
I
Supply
NPT 1/4"
G
F
VDI/VDE 3845
MOUNTING POSITION: A-VU (STANDARD)
E
V
Model EJ_A spring to open
Type
Actuator
mounting
DN
Dimensions, mm VDI/
VDE
3845
kg
A1 A øB C øD E F G H I J K V X
RA EJ05 / F05 25 21 50 64 56 33 64 363 235 364 160 148 102 18 91 - 9
40 21 60 82 65 49 64 363 235 380 160 155 109 18 91 - 10
50 27 75 100 91 60 64 363 235 417 160 166 120 18 91 - 11
65 40 100 118 97 75 64 363 235 429 160 172 126 18 91 - 12
EJ07 / F07 50 27 75 100 91 60 81 454 300 442 172 179 120 24 117 G1/4" 15
65 40 100 118 97 75 81 454 300 454 172 185 126 24 117 G1/4" 17
80 38 100 130 108 89 81 454 300 481 172 201 142 24 117 G1/4" 18
100 41 115 158 120 115 81 454 300 502 172 210 151 24 117 G1/4" 21
EJ10 / F10 80 38 100 130 108 89 112 606 403 519 191 220 142 32 155 G1/4" 29
100 41 115 158 120 115 112 606 403 540 191 229 151 32 155 G1/4" 32
150 55 160 216 174 164 112 606 403 643 191 278 200 32 155 G1/4" 47
200 70 200 268 201 205 112 606 403 705 191 313 235 32 155 G1/4" 65
250 55 160 216 174 164 145 800 538 688 214 300 200 42 200 G1/4" 76
EJ12 / F12 200 70 200 268 201 205 145 800 538 750 214 335 235 42 200 G1/4" 94
250 82 240 324 251 259 145 800 538 842 214 377 277 42 200 G1/4" 120
EJ14 / F14 250 82 240 324 251 259 196 1052 704 901 243 407 277 56 259 G1/4" 178
