DeviceNet - Installation:
- Gehäuse öffnen

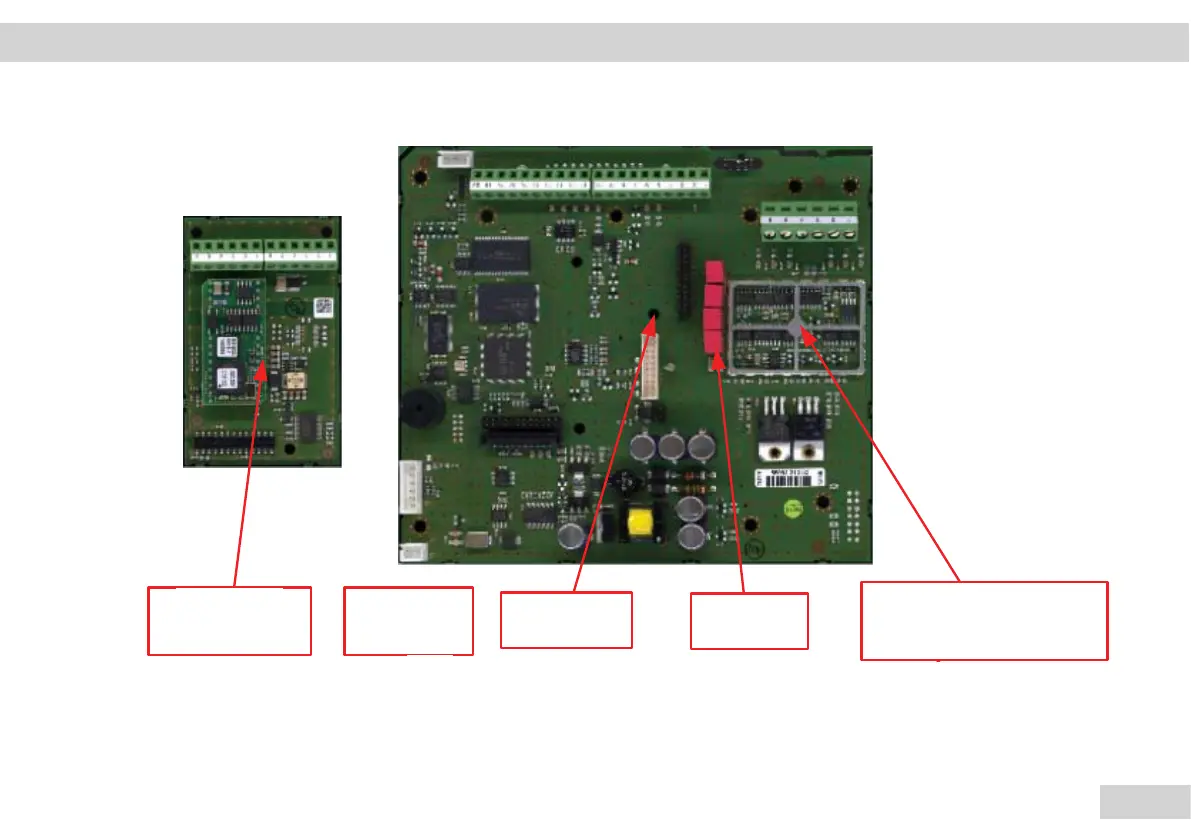

- Montieren sie das DeviceNet-Board (* 1) an das Mainboard (* 3)
mit Abstandsbolzen und Schrauben
- Montieren sie die Kabelverschraubung und Kabel durchführen
- Bereiten sie das DeviceNet - Kabelenden für den Anschluss (2 *) vor
- Schrauben sie das DeviceNet - Kabel an den Klemmen fest
- Befestigen sie das Kabel mit der Kabelverschraubung
- Entfernen sie die Schraube in der Nähe der Kondensatoren/Klemmenblock
- Schrauben sie die Metallplatte mit Loch, die die rot-Kondensatoren
umfasst, mit der Schraube fest
- Zusätzlich wird eine leitfähiges Aluminiumband über
Kondensatorabschirmung und Blech geklebt (4*-5*)
