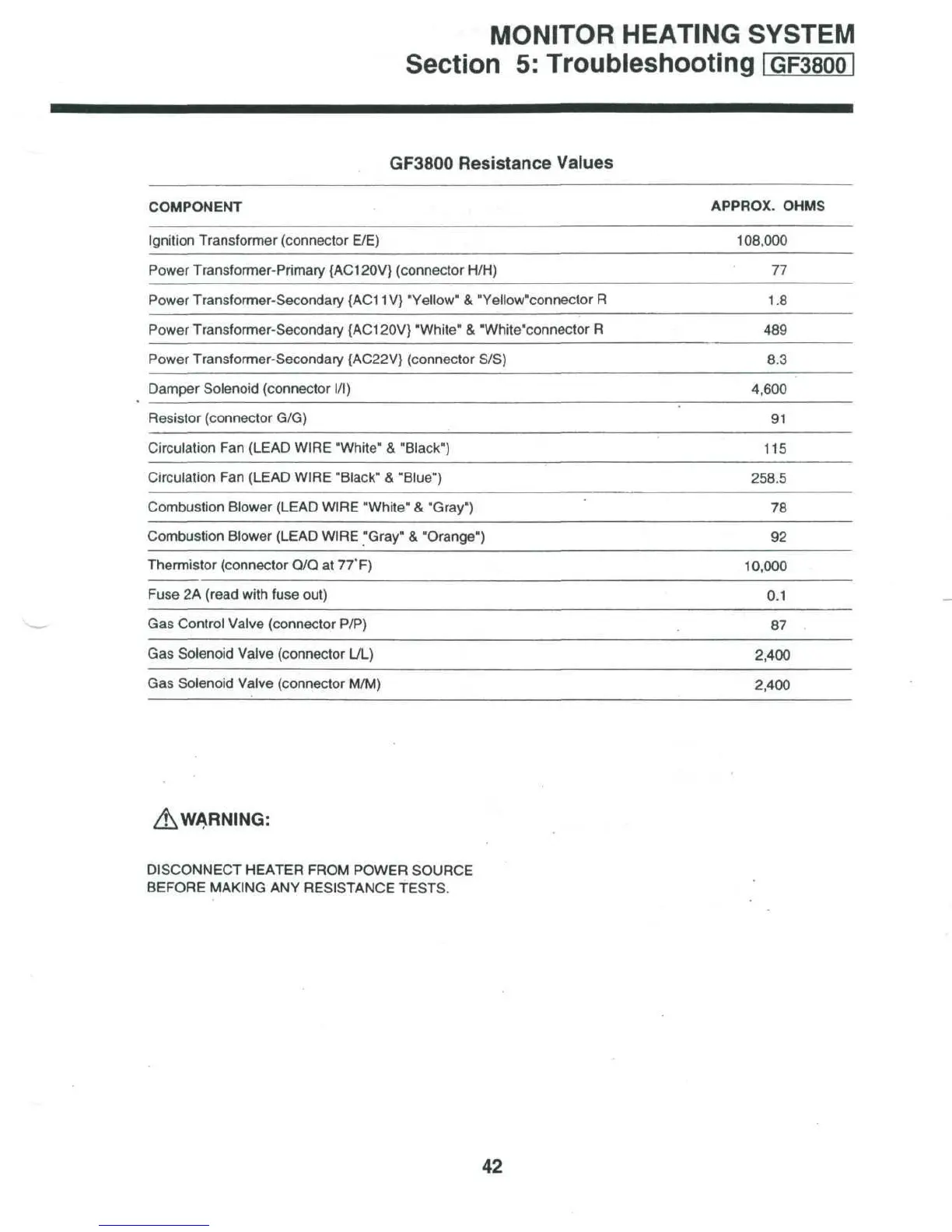

MONITOR HEATING
SYSTEM
Section
5:
Troubleshooting
IGF38001
GF3800 Resistance Values
COMPONENT
APPROX.
OHMS
Ignition
Transformer (connector E/E)
108,000
Power
Transformer-Primary
{AC
120V}
(connector
H/H)
77
Power
Transformer-Secondary
{AC11V)
"Yellow"
&
"Yellow"connector
R
1.8
Power
Transformer-Secondary
{AC120V}
"White"
&
"White'connector
R
489
Power
Transformer-Secondary
{AC22V}
(connector S/S)
8.3
Damper Solenoid (connector I/I)
4,600
Resistor
(connector G/G)
91
Circulation
Fan
(LEAD WIRE "White"
&
"Black")
115
Circulation
Fan
(LEAD WIRE
"Black"
&
"Blue")
258.5
Combustion Blower (LEAD WIRE "White"
&
"Gray"
78
Combustion
Blower (LEAD WIRE "Gray"
&
"Orange")
92
Thermistor
(connector
Q/Q at
77'F)
10,000
Fuse
2A
(read with fuse out)
0.1
Gas
Control Valve (connector P/P)
87
Gas
Solenoid
Valve (connector
L/L)
2,400
Gas
Solenoid Valve (connector M/M)
2,400
^WARNING:
DISCONNECT HEATER FROM POWER SOURCE
BEFORE MAKING
ANY
RESISTANCE TESTS.
