installeren
NL
3" (76.2mm)
minimum
Side View (recessed into a wall)
Brackets
B
A
B
A
C

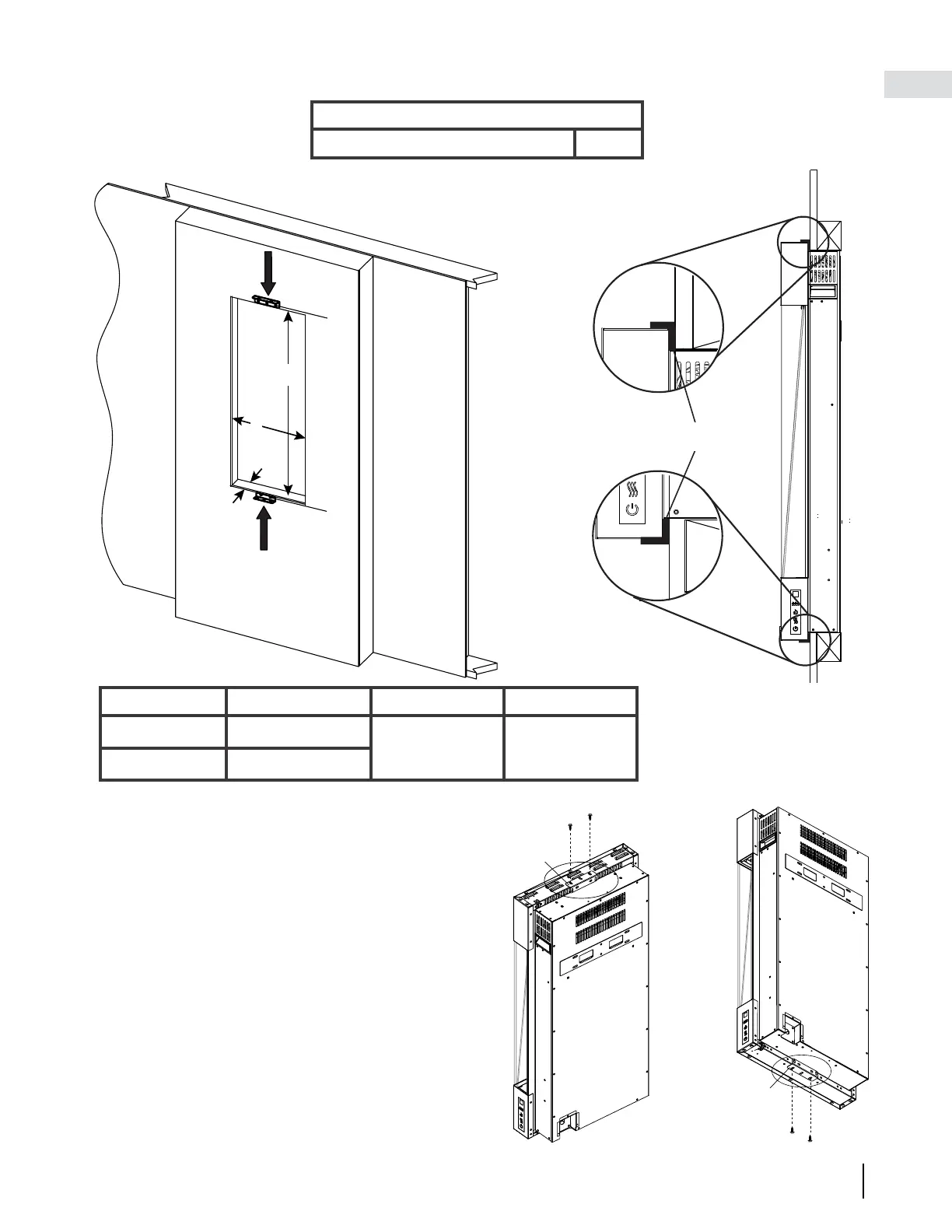

2.4 het apparaat aan de muur bevestigen (ingebouwd)
AFWERKINGSMATERIAAL
(NIET-
DRAGEND)
1. Verwijder de zijbeschermers bevestigd aan de
achterzijde van het apparaat.
2. Plaats het apparaat in de inbouw en markeer vervol-
gens de locaties van de bovenste en onderste beu-
gel. Verwijder het apparaat uit de inbouw en plaats
het op een zacht, niet-schurend oppervlak.
3. Verwijder de bovenste en onderste beugel (Afb. 1).
4. Gebruik de markering van locatie van de bovenste
en onderste beugel uit stap 2 om de bovenste en
onderste beugel met 4 schroeven (meegeleverd)
aande muur te bevestigen.
5. Plaats het apparaat opnieuw in de inbouw en
bevestig het vervolgens aan de bovenste en
onderste beugel (Afb. 1).
Top Bracket
Bottom Bracket
Bovenste
beugel
ONDERSTE BEUGEL
Afb. 1
BEUGELS
ZIJAANZICHT
(INGEBOUWD IN DE MUUR)
Afmetingen vanaf behuizing van het apparaat:
Zijkanten, achterzijde en bovenzijde
0cm
Modelnr. A B C
NEFVC32H-EU
78,1 cm (30 3/4 inch)
36,8 cm
(14 1/2 inch)
8,9 cm
(3 1/2 inch) min.
NEFVC38H-EU
93,3 cm (36 3/4 inch)
