105
afwerking
NL
!
WAARSCHUWING
• Bekledings- en afbouwmaterialen mogen de luchtstroming door lucht- en ventilatieopeningen en de bediening
van ventilatieopeningen of deuren/onderhoudsopeningen niet belemmeren. Houd u aan alle minimale afstanden
bij het aanbrengen van brandbare materialen.
• Schakel het apparaat uit en wacht tot het apparaat koel aanvoelt voordat u de deur verwijdert. De deuren zijn
zwaar en breekbaar, dus ga voorzichtig te werk.

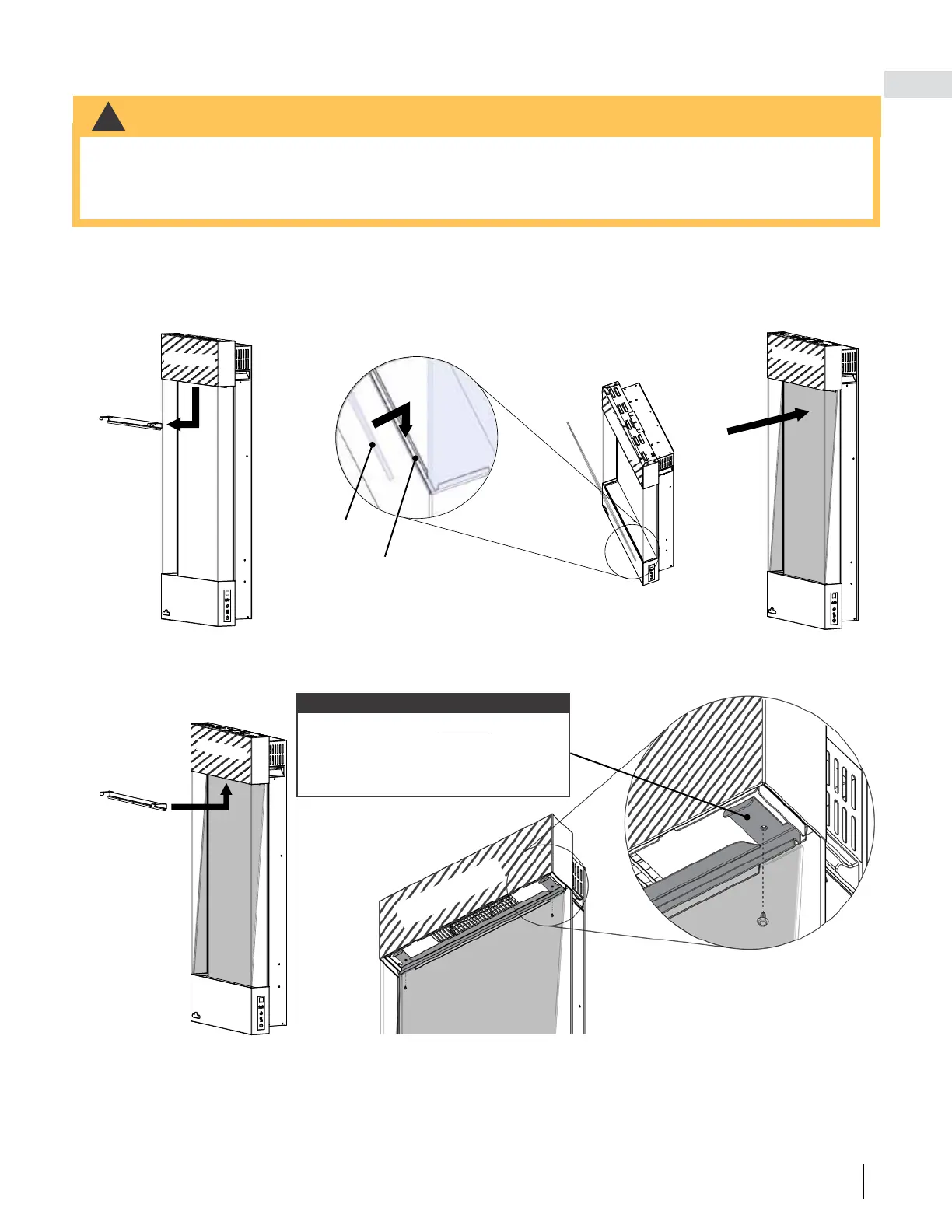

1. Verwijder de bevestigingsbeugel door de 2 schroeven te verwijderen (Afb. 1). Noteer de oriëntatie van de
bevestigingsbeugel.
2. Plaats het glas op de reling in de vuurbak (Afb. 2).
3. Duw de bovenkant van het glas tegen de bovenkant van het kunststof paneel (Afb. 3).
FRONT OF APPLIANCE
FACE DE L’APPAREIL
Afb. 2
Reling
Glas
4. Plaats de bevestigingsbeugel aan de bovenkant van het apparaat zoals weergegeven, met behulp van
de 2 schroeven die u in stap 1 hebt verwijderd (Afb. 4 en 5). Het glas moet vastgemaakt worden na
plaatsing.
FRONT OF APPLIANCE
FACE DE L’APPAREIL
Afb. 1
FRONT OF APPLIANCE
FACE DE L’APPAREIL
Afb. 3
FRONT OF APPLIANCE
FACE DE L’APPAREIL
Enkele componenten
worden niet afgebeeld voor
deduidelijkheid
VOORZIJDE VAN
APPARAAT
VOORZIJDE VAN
APPARAAT
VOORZIJDE VAN
APPARAAT
VOORZIJDE VAN
APPARAAT
VOORZIJDE VAN APPARAAT
Afb. 4
Afb. 5
3.2 installeren van het glazen deurpaneel
LET OP!
Steunhaken moeten ALTIJD naar de
voorzijde van het apparaat gericht zijn
(Afb. 5). Als deze instructies niet worden
opgevolgd, kan dit tot brand leiden.
