Side View (recessed into a wall)
Brackets
B
A
C

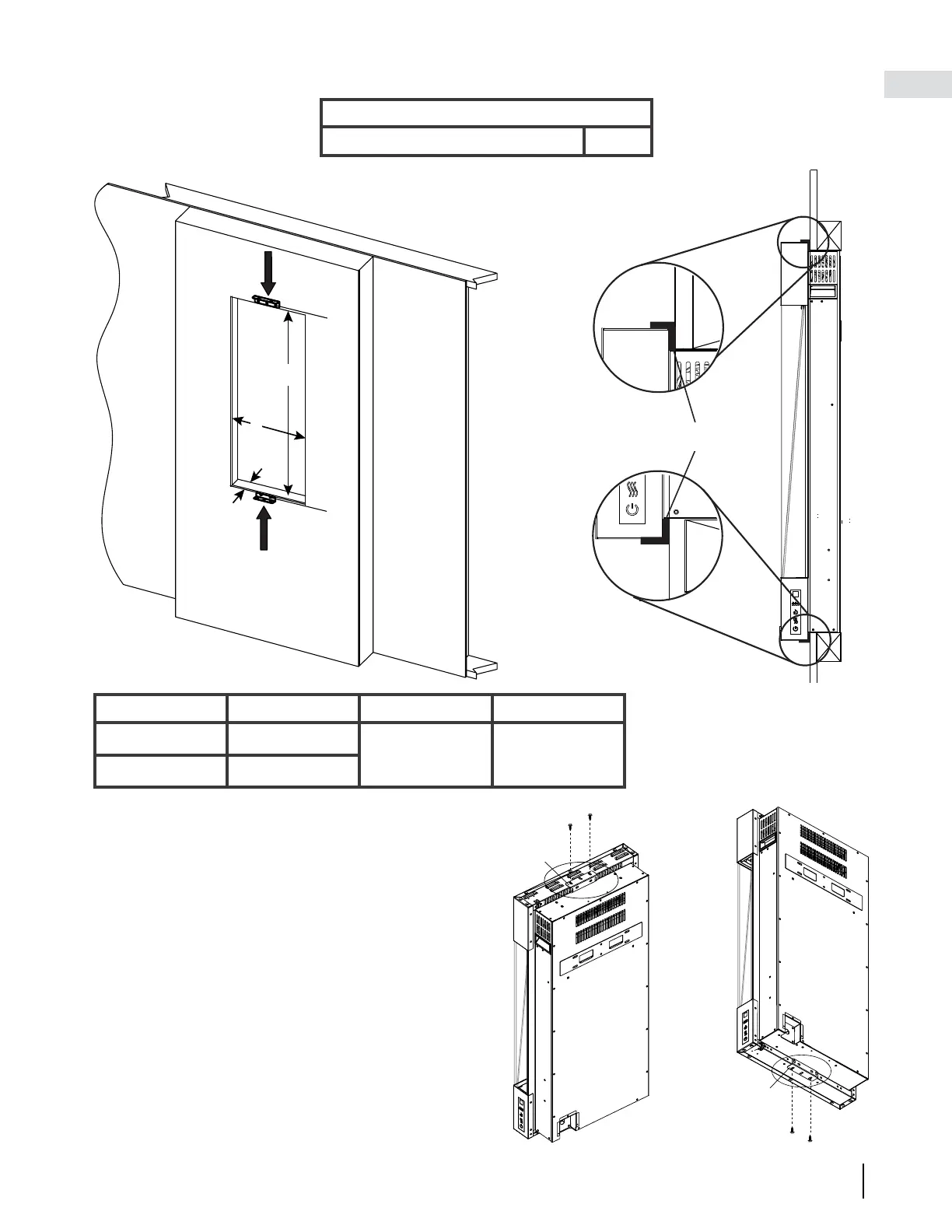

2.5 installation de l'appareil dans le mur (position encastrée)
MATÉRIAU DE FINITION
(NON-
PORTEUR)
N° de Modèle A B C
NEFVC32H-EU
30 3/4" (78,1cm)
14 1/2" (36,8cm) 3 1/2" (8,9cm) min.
NEFVC38H-EU
36 3/4" (93,3cm)
Mesures à partir du corps de l'appareil:
Côtés, arrière et haut
0”
1. Retirer les protections latérales fixées à l'arrière de
l'appareil et les jeter.
2. Insérer l'appareil dans le renfoncement, puis tracer
l'emplacement des supports supérieur et inférieur.
Retirez l'appareil du renfoncement et le placer sur
une surface douce et non abrasive.
3. Retirer les supports supérieur et inférieur (Fig. 1).
4. En vous repérant à l'aide des marques pour
l'emplacement des supports supérieur et inférieur
réalisées lors de l'étape 2, installer les supports sur
le mur en utilisant 4 vis à bois (fournies).
5. Insérer à nouveau l'appareil dans le renfoncement,
puis le fixer en place au niveau des supports supéri-
eur et inférieur (Fig. 1).
Top Bracket
Bottom Bracket
Support
Supérieur
Support Inférieur
Fig. 1
SUPPORTS
VUE DE CÔTÉ
(POSITION ENCASTRÉE)
