W415-3031 / 04.30.21
73
Installation
DE
3" (76.2mm)
minimum
Side View (recessed into a wall)
Brackets
B
A
B
A
C

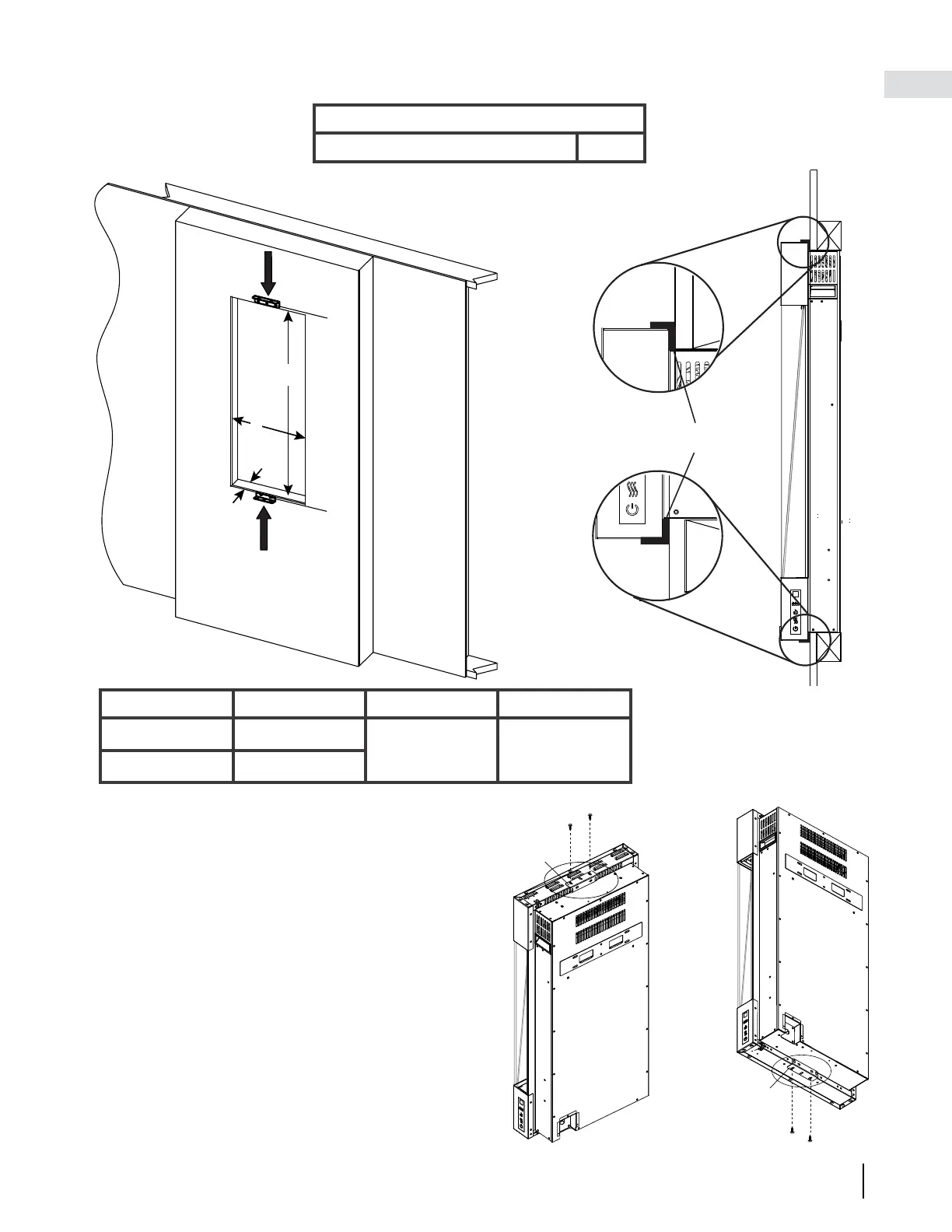

2.5 Installieren des Geräts in die Wand (Einbau)
OBERFLÄCHENMATERIAL
(NICHTTRAGEND)
1. Entfernen Sie die seitlichen Abdeckungen, die an der
Rückseite des Geräts befestigt sind, und legen Sie
sie zur Seite.
2. Führen Sie das Gerät in die Aussparung ein und
markieren Sie die Positionen der oberen und unteren
Halterungen. Nehmen Sie das Gerät aus der Aus-
sparung heraus und legen Sie es auf eine weiche,
nicht scheuernde Oberfläche.
3. Entfernen Sie die oberen und unteren Halterungen
(Abb. 1).
4. Befestigen Sie die oberen und unteren Halterungen
mithilfe der Markierungen von Schritt 2 mit den
4mitgelieferten Schrauben an der Wand.
5. Führen Sie das Gerät erneut in die Aussparung ein
und befestigen Sie es an den oberen und unteren
Halterungen (Abb. 1).
Top Bracket
Bottom Bracket
Obere
Halterung
Untere Halterung
Abb. 1
HALTERUNG
SEITENANSICHT
(IN EINE WAND EINGELASSEN)
Abstand zum Gerätekörper:
Seiten, Rückseite und Oberseite 0"
Modell-Nr. A B C
NEFVC32H-EU
30 3/4" (78,1 cm)
14 1/2" (36,8 cm) 3 1/2" (8,9 cm) min.
NEFVC38H-EU
36 3/4" (93,3 cm)
