Napoleon ASCENT SERIES User Manual

EN
W415-2165 / G / 08.15.18
25

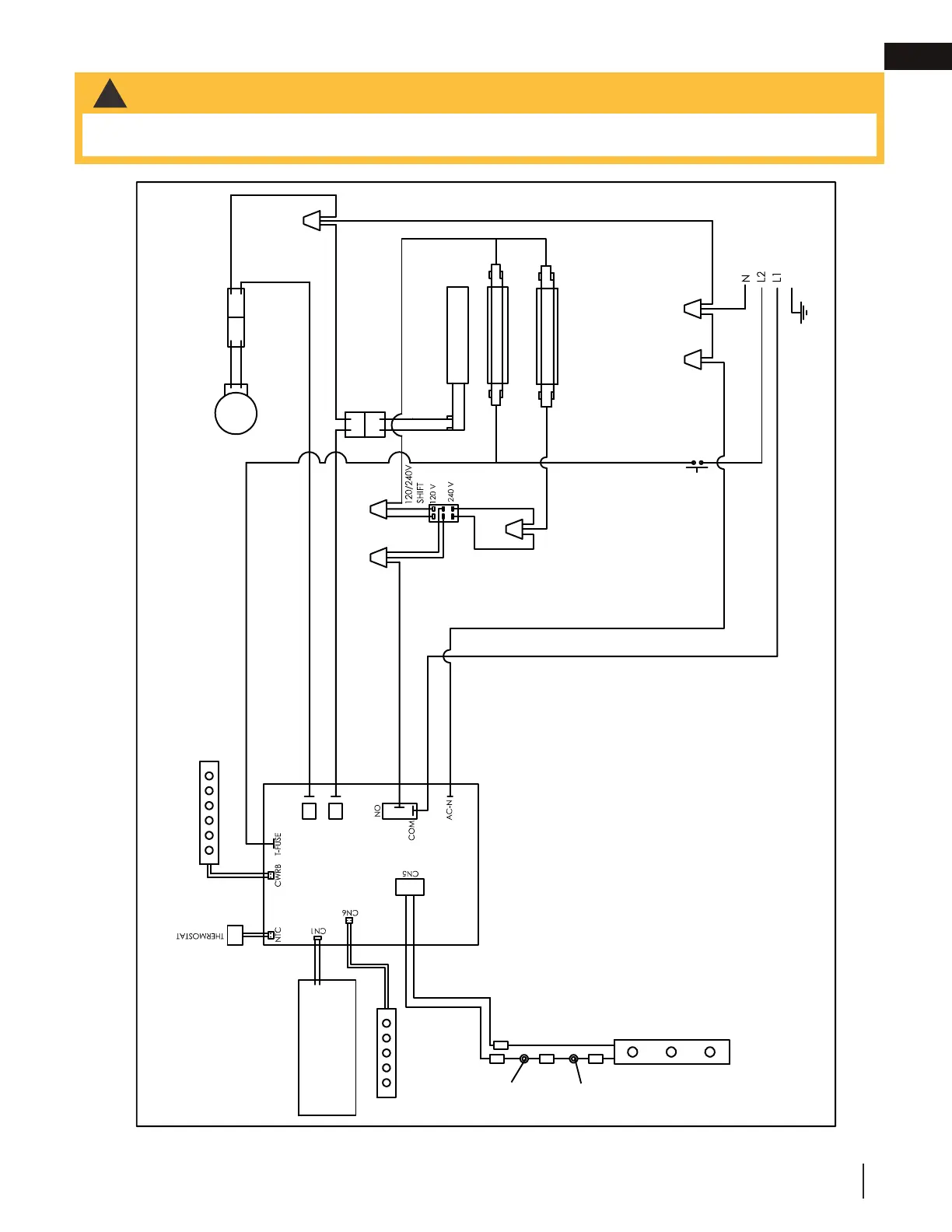

wiring diagram
7.0 wiring diagram
TITLE: LABEL, WIRING (NEF33H/40H) PART #: W385-2090
REVISION: B - FRENCH FONT SIZE CHANGE DATE: 06.07.16_HW
MATERIAL: CLASS IIA-1 PERMANENT LEXAN ADHESIVE LABEL, MINIMUM THICKNESS 0.1MM,
TEMPERATURE RATING MINIMUM OF 121°C (250°F)
SPECIFICATION: BLACK LETTERING ON SILVER BACKGROUND
LABEL SIZE: 5 7/8" (150mm) x 4 3/8" (111mm)
W385-2090
CARTE DE CIRCUIT
IMPRIMÉ
MAIN PCB BOARD /
DECORATIVE LED /
DEL DÉCORATIF
WIRE NUT /
CONNECTEUR
DE FILS
WIRE NUT /
CONNECTEUR
DE FILS
WIRE NUT /
CONNECTEUR
DE FILS
WIRE NUT /
CONNECTEUR
DE FILS
BLOWER / SOUFFLERIE
HEATER / CHAUFFERETTE
HEATER / CHAUFFERETTE
WIRE NUT /
CONNECTEUR
DE FILS
WIRE NUT /
CONNECTEUR
DE FILS
MOTOR / MOTEUR
CONNECTOR /
CONNECTEUR
CONNECTOR /
CONNECTEUR
CUT-OFF /
COUPER
FLAME LED /
DEL DE FLAMME
EMBER LED /
DEL DE BRAISES
LOG LED /
DEL DES BÛCHES
LOG LED /
DEL DES BÛCHES
CONTROL PANEL/
PANNEAU DU CONTRÔLE
MOTOR / MOTEUR
FAN / SOUFFLERIE
GND /
TERRE
• Turn off appliance completely and let cool before servicing.
• Only a qualified service person should service and repair this electric appliance.
!
WARNING

Napoleon ASCENT SERIES Specifications

General

Model	Ascent Series
Category	Indoor Fireplace
Fuel Type	Natural Gas or Propane
Ignition System	Electronic Ignition
Vent Type	Direct Vent
Fireplace Type	Direct Vent Gas Fireplace
Dimensions	Varies by model
Weight	Varies by model
Warranty	Limited Lifetime Warranty
Control Options	Remote Control
Viewing Area	Varies by model
