A. L'appareil peut être installé dès que l'ouverture initiale est préparée et que le câblage a été acheminé du
côté droit de l'enceinte.
B. La connexion électrique doit être faite avant de insérer l'appareil à sa place (voir la section « brachement
par càble »). Demandez à deux personnes de soulever l’appareil et insérez dans l’ouverture de la mural.
C. À fixer l'appareil au mur, enlevez la porte vitrée de l'appareil (voir la section « enlèvement et installation
de la porte vitrée ») et bûches, de la grille et du lit de braises (voir la section
« retrait des bûches, de la grille et du lit de braises »).
D. Mettez l'appareil de niveau et à l'aide de 4 vis (fournies) et fixez l'appareil au goujons de mur (Fig. 3).
E. Installez les panneaux de brique (voir la section « enlèvement et installation des panneaux de brique »),
bûches, de la grille et du lit de braises, et la porte vitrée à l'appareil.
Préparez l’ossature selon les dimensions recommandées à la Figure 1. Pour une ossature en coin, respectez les
dimensions recommandées dans la Figure 3.
Choisissez un endroit non sujet à l’humidité et situé à au moins 36 pouces (91,4cm) des articles combustibles
tels que les rideaux, meubles, literie, papier, etc.
3.3 ossature
Afin d’éviter que de l’isolant ou un coupe-vapeur n’entre en contact avec l’extérieur du caisson, il est conseillé
d’installer l'appareil contre des murs finis (c.-à-d. panneau de gypse), comme tout autre mur de la maison. Cela
assurera que les dégagements aux matériaux combustibles sont maintenus dans l’enceinte.
note:
Fig. 2
L
K
J
B
C
B
A

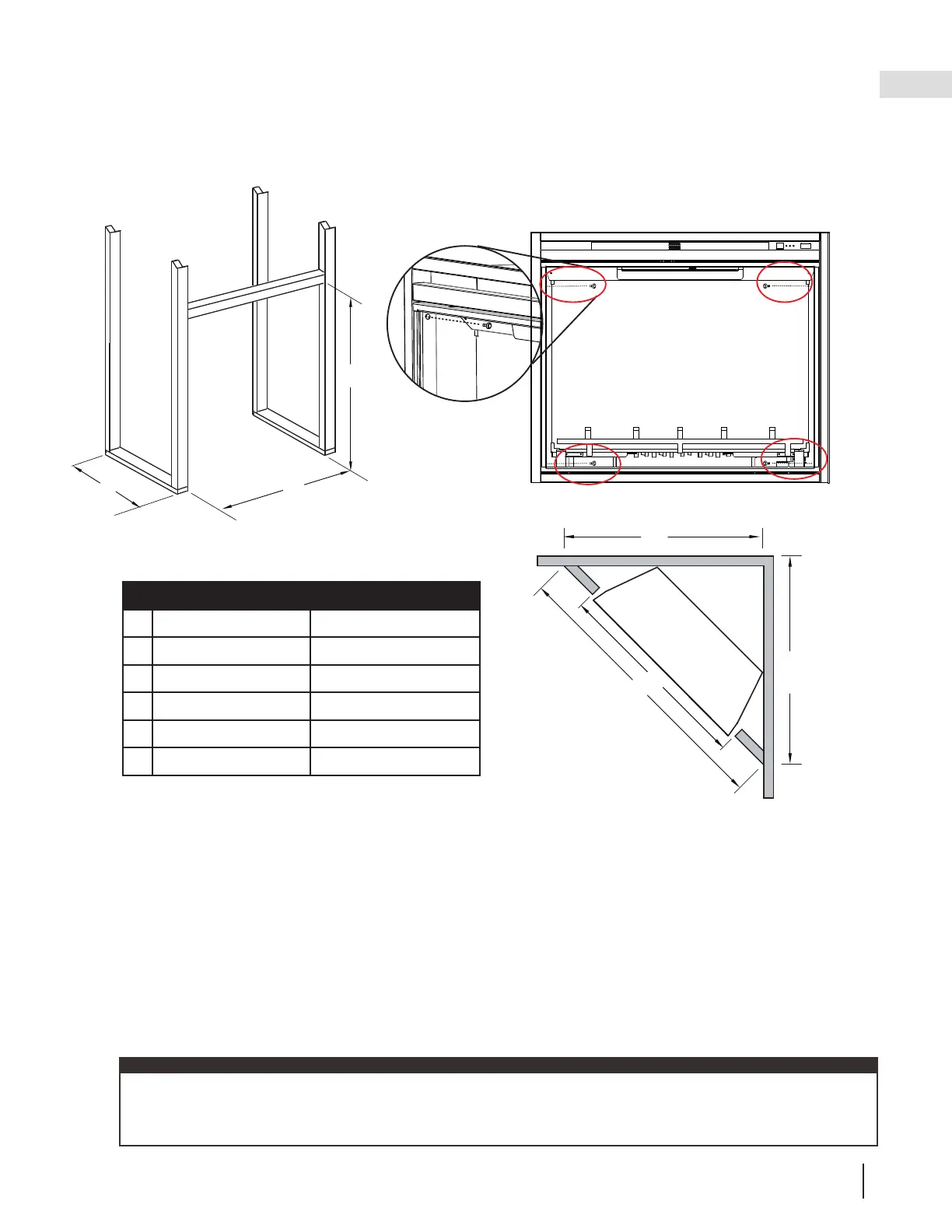

Fig. 1
Fig. 3
NEFB33H NEFB40H
A
10" (254mm)
14 1/2" (36,8cm)
B
33 1/4" (84,4cm)
39 1/2" (100,3cm)
C
28 3/8" (72cm)
31 5/8" (80.1cm)
J
44 1/2" (113cm)
60 3/4" (154.3cm)
K
31 1/2" (80cm)
43" (109.2cm)
L
31 1/2" (80cm)
43" (109.2cm)
