W415-1838 / 06.01.20
16
FR
installation

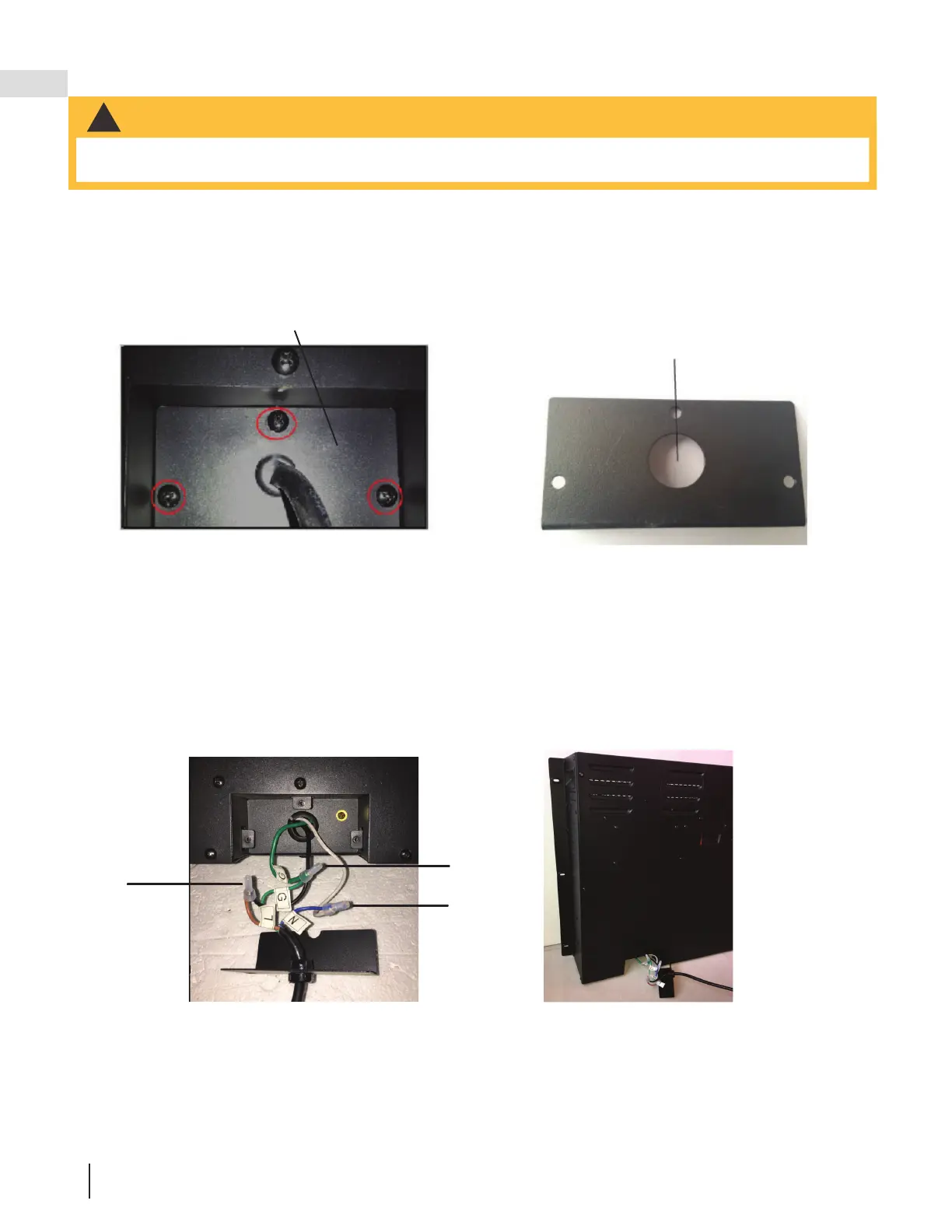

2.8 installation du raccordement câblé
Fig. 1
Fig. 2
G
N
L
Fig. 3
Fig. 4
Fig. 3
Fig. 2
• Avant tout entretien, éteindre l'appareil et attendre qu'il refroidisse. L'entretien et la réparation de cet appareil
électrique ne doivent être pris en charge que par un professionnel.
!
AVERTISSEMENT
Installation du raccordement câblé
S'il est nécessaire d'installer cet appareil avec un raccordement câblé, un électricien qualifi é doit retirer le cordon
d'alimentation et raccorder l'appareil directement au circuit électrique domestique.
L'appareil doit être raccordé au circuit électrique et mis à la terre conformément aux réglementations locales.
Plaque de recouvrement
Diamètre
(22,2mm)
1. Enlever la plaque de recouvrement située en bas à droite de l'appareil en dévissant les 3 vis (Fig. 1).
2. Retirer les serre-fi ls du cordon d'alimentation. Le cordon d'alimentation n'est plus nécessaire.
3. Trouver la nouvelle plaque de recouvrement (Fig.2) (fournie). Perforer le trou de 22,2mm et installer un con-
necteur de boîte à travers la boîte de dérivation. Refermer la pince du connecteur de boîte autour des fi ls élec-
triques.
4. À l’aide des serre-fi ls fournis dans le kit, brancher les fi ls verts de terre (G), les fi ls blancs neutres (N) et les fi ls
noirs chargés (L) (Fig. 3 et 4).
5. Replacer la plaque de recouvrement à l'aide des 3 vis retirées durant l'étape 1 (Fig.1).
