Abschließende Schritte
3.2 Entfernen der vorderen Gitterfront
3.3 Installation der Kristallglut-Elemente

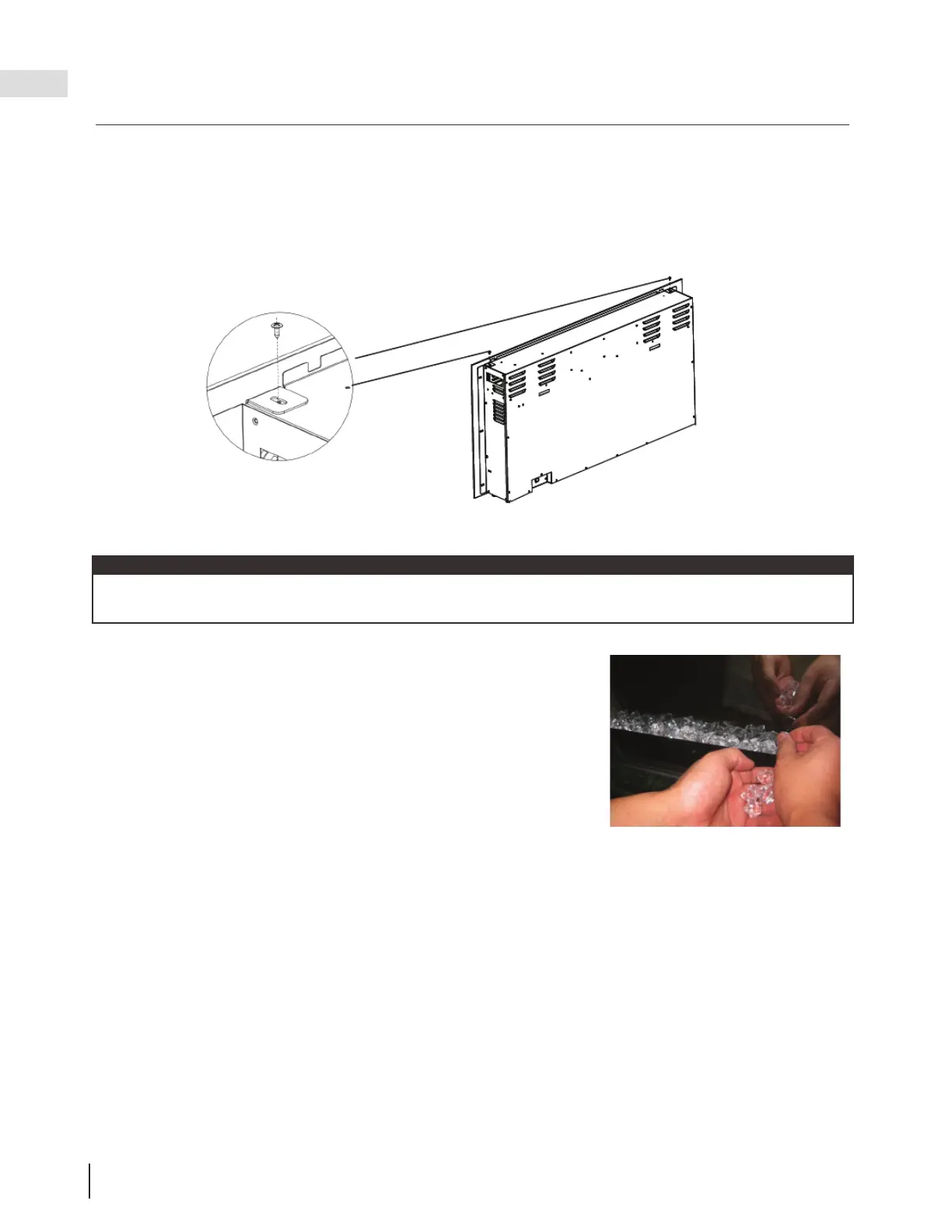

Abb. 1
NUR FÜR GERÄTE MIT WANDMONTAGE, TEILWEISEM EINBAU UND EINBAU IN KAMINUMFASSUNG:
A. Entfernen Sie die 2 Schrauben an der Oberseite des Geräts (Abb. 1).
B. Lassen Sie die Gitterfront von 2 Personen vom Gerät nehmen. Die Gitterfront ist beim Tragen senkrecht
(nicht waagerecht) zu halten. Legen Sie die Gitterfront auf eine weiche, nicht scheuernde Oberfl äche,
ohne sie dabei zu biegen.
C. Installieren Sie die Kristallglut-Elemente (siehe Abschnitt „Installation der Kristallglut-Elemente“). Montieren
Sie die Gitterfront, indem Sie sie an den Stiften am Gerät ausrichten. Dadurch wird sichergestellt, dass die
Touch-Display-Tafel korrekt funktioniert.
A. Legen Sie die Kristallglut-Elemente vorsichtig in die untere Medienschale an der Vorderseite des Geräts.
B. Verteilen Sie sie gleichmäßig.
Die Gitterfront muss abgenommen und das Gerät an der vorgesehenen Stelle aufgebaut werden, bevor die
Kristallglut-Elemente installiert werden.
Hinweis:
