W415-1838 / 06.01.20
16
DE
Installation

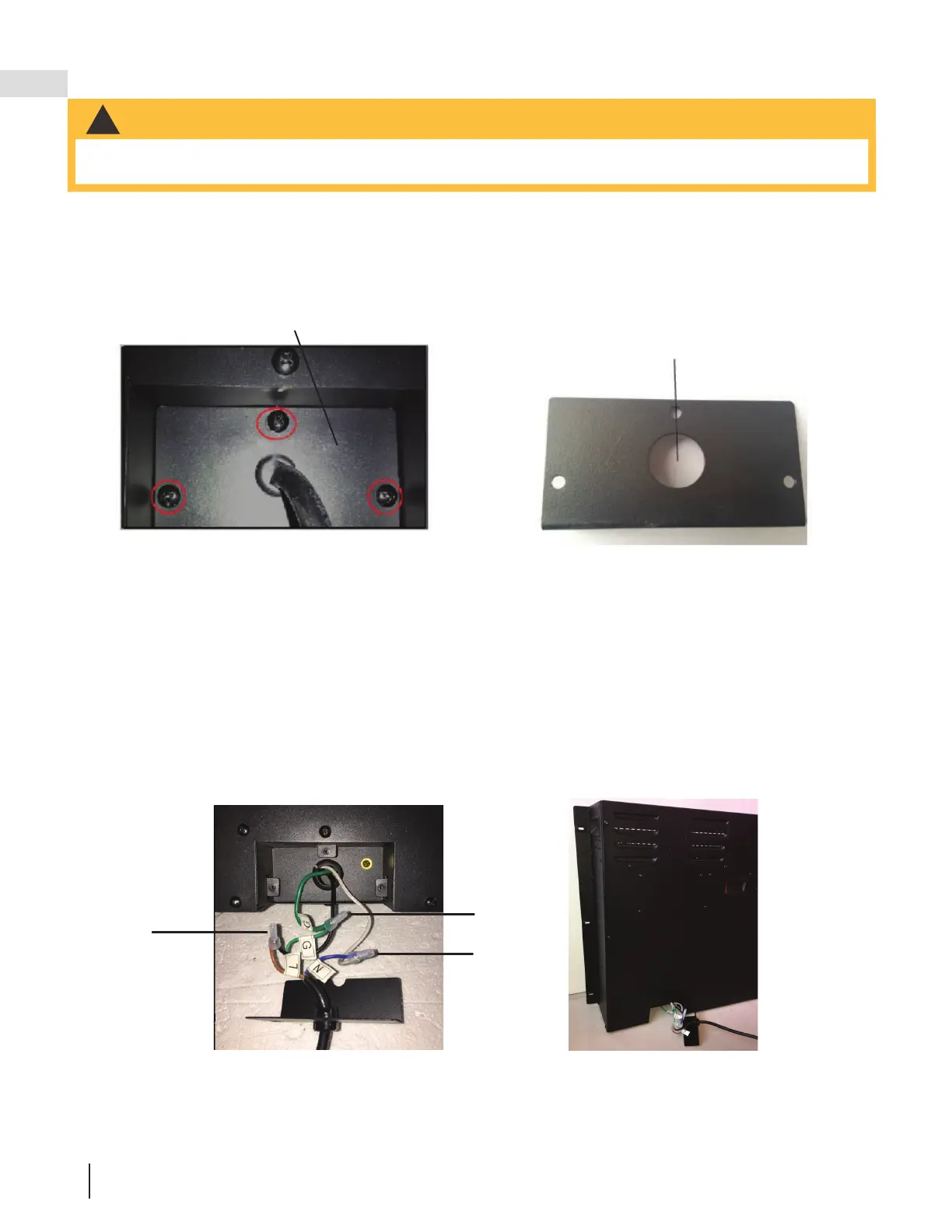

2.8 Installation der Festverdrahtung
Abb. 1
Fig. 2
G
N
L
Fig. 3
Abb. 4
Abb. 3
Abb. 2
• Schalten Sie das Gerät vollständig aus, und lassen Sie es abkühlen, bevor es gewartet wird. Das Elektrogerät
darf nur von qualifi ziertem Servicepersonal gewartet und repariert werden.
!
WARNUNG
Festverdrahtungsanschluss
Sollte es notwendig sein, das Gerät festzuverdrahten, muss ein qualifi zierter Elektriker den Kabelanschluss
entfernen und das Gerät direkt mit der Hausinstallation verbinden.
Das Gerät muss entsprechend den lokalen Vorschriften angeschlossen und geerdet werden.
Abdeckplatte
22,2 mm (7/8")
Durchmesser
1. Entfernen Sie die Abdeckplatte auf der rechten Seite der Unterseite des Geräts, indem Sie die 3 Schrauben
entfernen(Abb.1).
2. Entfernen Sie die Kabelverbinder vom Netzkabel. Das Netzkabel kann entsorgt werden.
3. Entnehmen Sie die neue Abdeckplatte(Abb. 2) (mitgeliefert). Stanzen Sie die 22,2-mm-Bohrung (7/8") aus
und führen Sie einen Box-Stecker durch den Anschlusskasten. Befestigen Sie die Box-Steckerklemme an den
Versorgungskabeln.
4. Schließen Sie mit den in der Montage-Kit enthaltenen Kabelverbindern die grünen Schutzleiter (G), die nor-
malen weißen Kabel (N) und die schwarzen Heizdrähte (L) an (Abb. 3 und 4).
5. Bringen Sie die Abdeckplatte mit den 3 in Schritt 1 entfernten Schrauben wieder an (Abb. 1).
