3.0 Abschließende Schritte
3.1 Anbringen der vorderen Gitterfront
Abb. 1
Abb. 2
• Die Stromversorgung muss korrekt eingerichtet werden, bevor die letzten Teile montiert werden, um ein
erneutes Auseinanderbauen zu vermeiden.
• Wärmeabzüge und Luftöffnungen dürfen in keinem Fall verdeckt werden.
!
WARNUNG
• Die Gitterfront kann heiß sein. Berühren Sie die Gitterfront erst, nachdem diese abgekühlt ist.
• Wenn Türverriegelungen als Teil eines Sicherheitssystems vorhanden sind, müssen diese ordnungsgemäß
eingerastet sein. Betreiben Sie das Gerät nicht mit gelösten Verriegelungen.
• Verkleidungs- bzw. Oberfl ächenmaterialien dürfen den Luftstrom durch Luftöffnungen, Jalousieöffnungen, die
Betätigung von Jalousien oder Türen/Zugängen für Wartungszwecke nicht behindern. Bei der Verwendung
brennbarer Materialien sind alle Abstände einzuhalten.
• Schalten Sie das Gerät vor dem Ausbau der Tür aus und warten Sie, bis das Gerät abgekühlt ist. Die Türen
sind schwer und empfi ndlich, gehen Sie daher vorsichtig vor.
!
WARNUNG
A. Entfernen Sie die 2 Schrauben an der Oberseite des
Geräts.
B. Lassen Sie die Gitterfront von 2 Personen vom Gerät
nehmen. Die Gitterfront ist beim Tragen senkrecht (nicht
waagerecht) zu halten. Legen Sie die Gitterfront auf eine
weiche, nicht scheuernde Oberfl äche, ohne sie dabei zu
biegen.

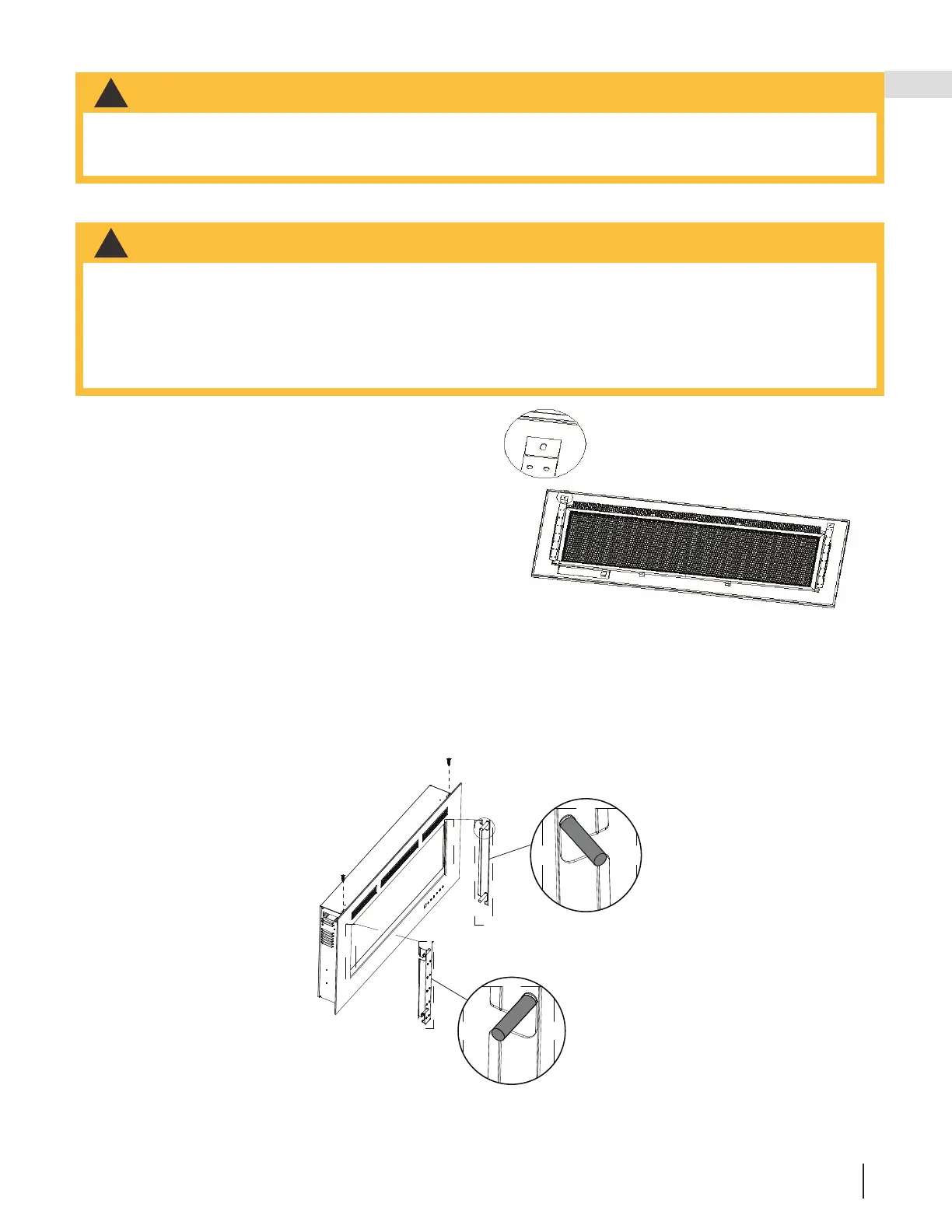

C. Biegen Sie die oberen Laschen gerade (Abb. 1).
D. Installieren Sie die Kristallglut-Elemente (siehe Abschnitt
„Installation der Kristallglut-Elemente”).
E. Installieren Sie die vordere Gitterfront, indem Sie sie an den Stiften am Gerät ausrichten(Abb. 2). Drücken Sie
die Gitterfront nach innen und unten, bis sie sicher in der Halterung einrastet. Sie muss ganz einrasten, damit die
Touch-Display-Tafel korrekt funktioniert.
F. Sichern Sie die vordere Gitterfront mit den in Schritt A entfernten Schrauben an der Oberseite des Geräts.
Wurde das Gerät ganz eingebaut, ist dies nicht notwendig.
