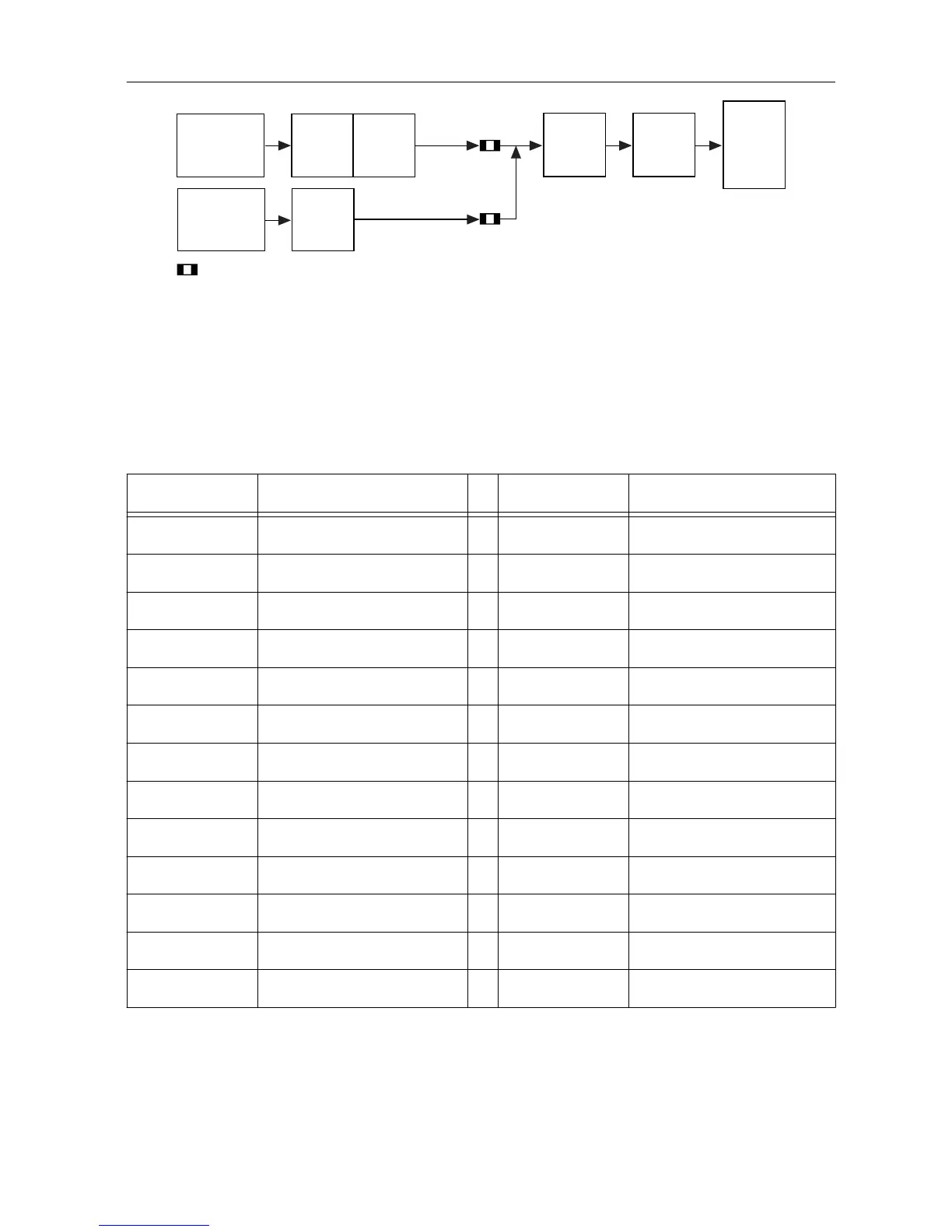

Figure 6. Simultaneous Sampled Analog Input
GPIC
Input
Connector
Inverter
Connectors
Current-
Sensing
Resistor
Low
Pass
Filter
Gain
Stage
CM
Filter
ssAI
Phase Current
DC Link Voltage
CM
Filter
Configurable position
Simultaneous Analog Input Connectors
The sbRIO-9687 interface board includes 16 external simultaneous sampling analog inputs at
two connectors, J5 and J11. The following tables provide pin assignment information for the
J5 and J11 simultaneous AI breakout connectors.
Table 12. J5 Pin Assignments
Pin Signal Pin Signal
1 GND 14 GND
2 ssAI0+ 15 ssAI0–
3 ssAI1+ 16 ssAI1–
4 GND 17 GND
5 ssAI2+ 18 ssAI2–
6 ssAI3+ 19 ssAI3–
7 GND 20 GND
8 ssAI4+ 21 ssAI4–
9 ssAI5+ 22 ssAI5–
10 GND 23 GND
11 ssAI6+ 24 ssAI6–
12 ssAI7+ 25 ssAI7–
13 GND 26 GND
16 | ni.com | sbRIO-9687 User Manual
