27 - WEL-200 Wiring Diagram

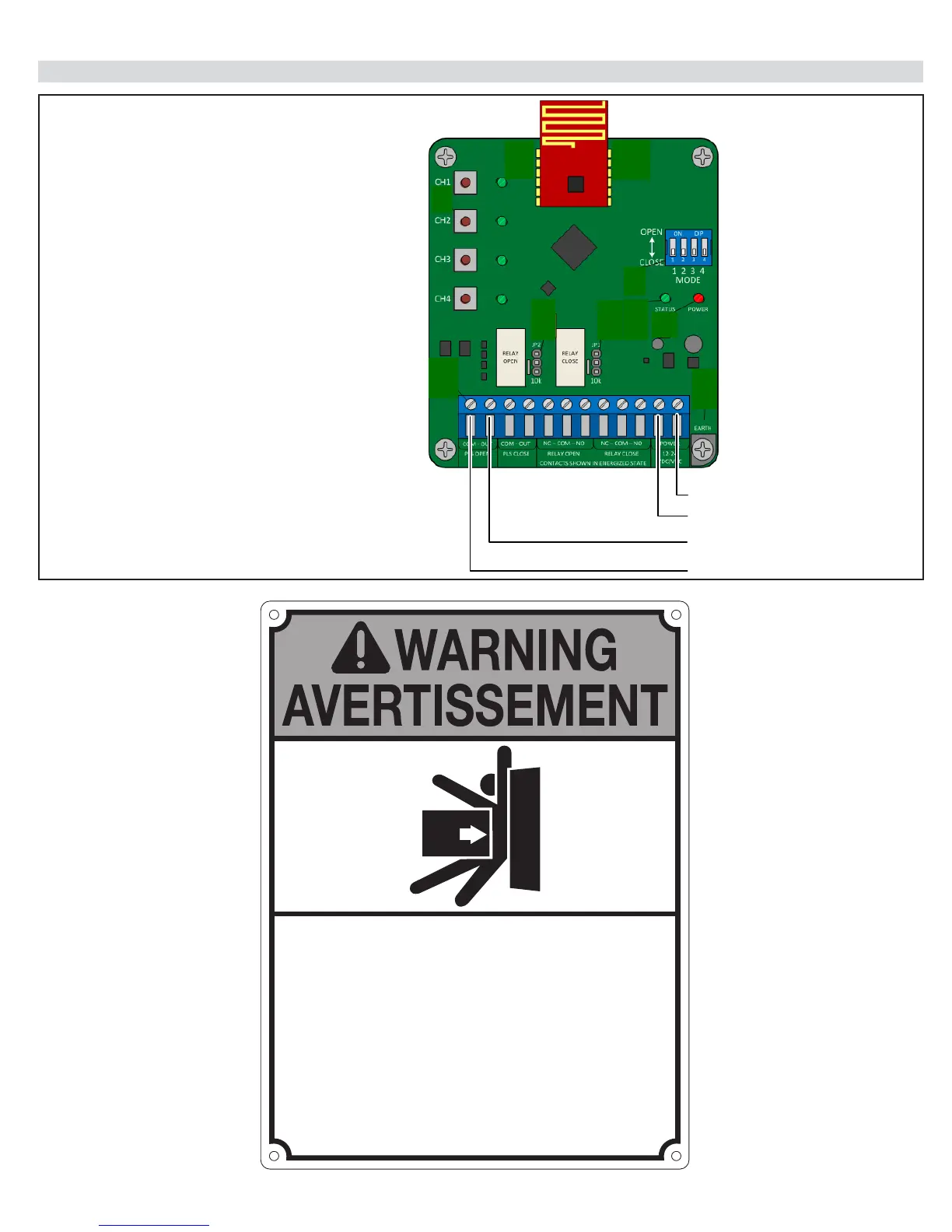

EMX WEL-200 Wireless Edge Receiver
Dip Switch Settings determine which relay
activates when the associated edge is tripped.
See WEL-200 manual for instructions for
programming receiver/transmitter pairs.
To Terminal 20 – 24V
To Terminal 21 – GND
To Terminal 16 or 18 – IN1 or IN2
To Terminal 17 or 19 – GND
