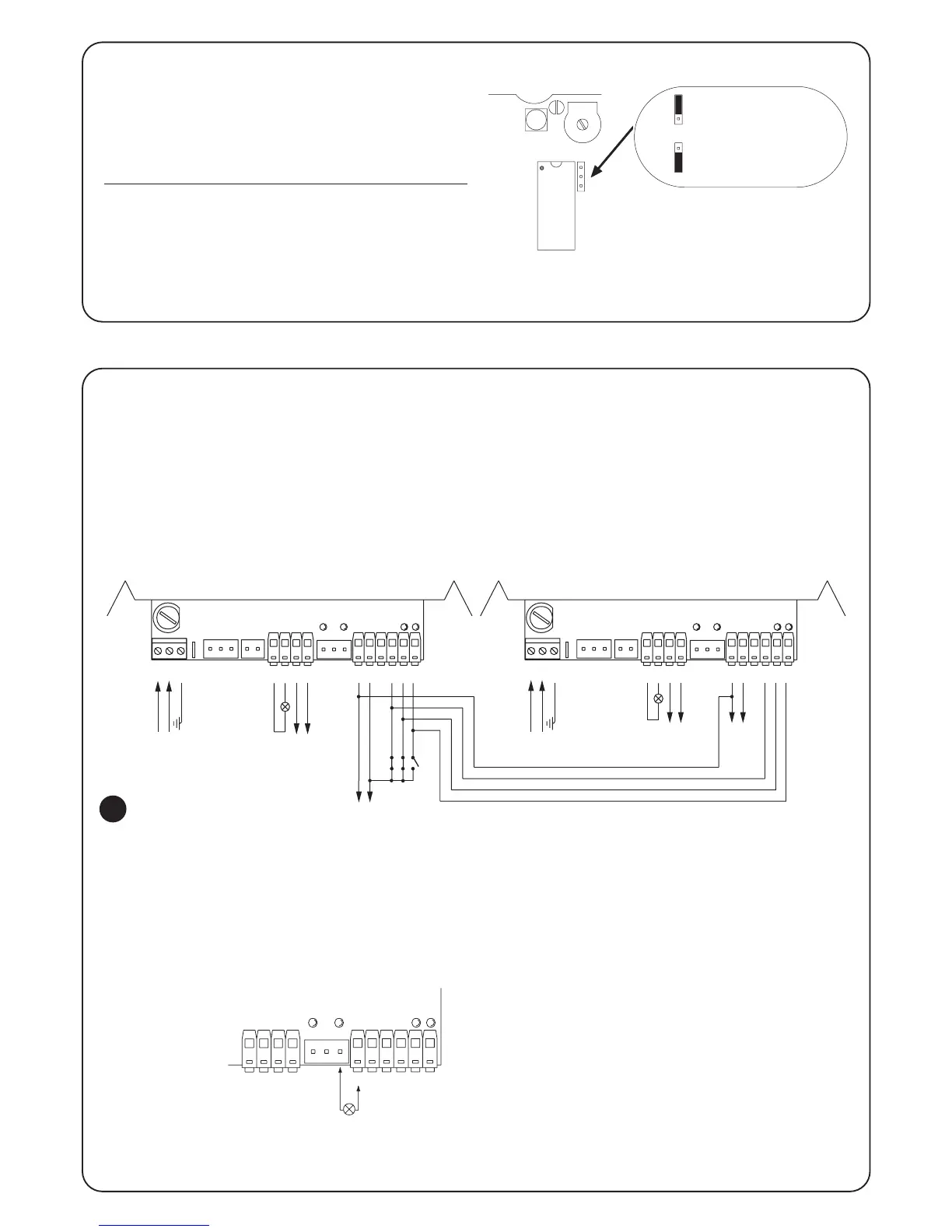

Conectar 2 centrales en hojas contrapuestas:
Conectar 2 centrales en hojas contrapuestas:
Para realizar una automatización con 2 hojas que trabajan de
manera contrapuesta, siga estos pasos:
• Use dos motores con las centrales conectadas como indicado
en la fig.5.
• Conecte la luz intermitente y el Indicador luminoso “Cancela
Abierta” a una de las dos centrales indistintamente.
• Las entradas deben ser paralelas entre sí.
• El “Común” de las entradas se puede conectar a una de las 2
centrales
• Conecte juntos los 0Voltios (Borne 8) de las dos centrales.
• No se debe utilizar la función “Fototest”.
• Es oportuno conectar la función “Comunitaria” (Dip-Switch 3)
puesto que permite sincronizar las hojas en el caso de que las
dos centrales pierdan la sincronización.
7) Cómo hacer para...
Luz de cortesía en modo por impulsos:
En ese modo el contacto sin tensión de la salida de la luz de cortesía
quedará cerrado durante 1 s. al comienzo de cada maniobra de
apertura o de cierre permitiendo dar un impulso de mando a un
temporizador externo.
Luz de cortesía en modo estándar:
En ese modo el contacto sin tensión de la salida de la luz de cortesía
quedará cerrado durante todo el tiempo necesario para la apertura
o el cierre y durante 60seg. más
Luz de cortesía en modo
por impulsos
Luz de cortesía en modo
estándar
