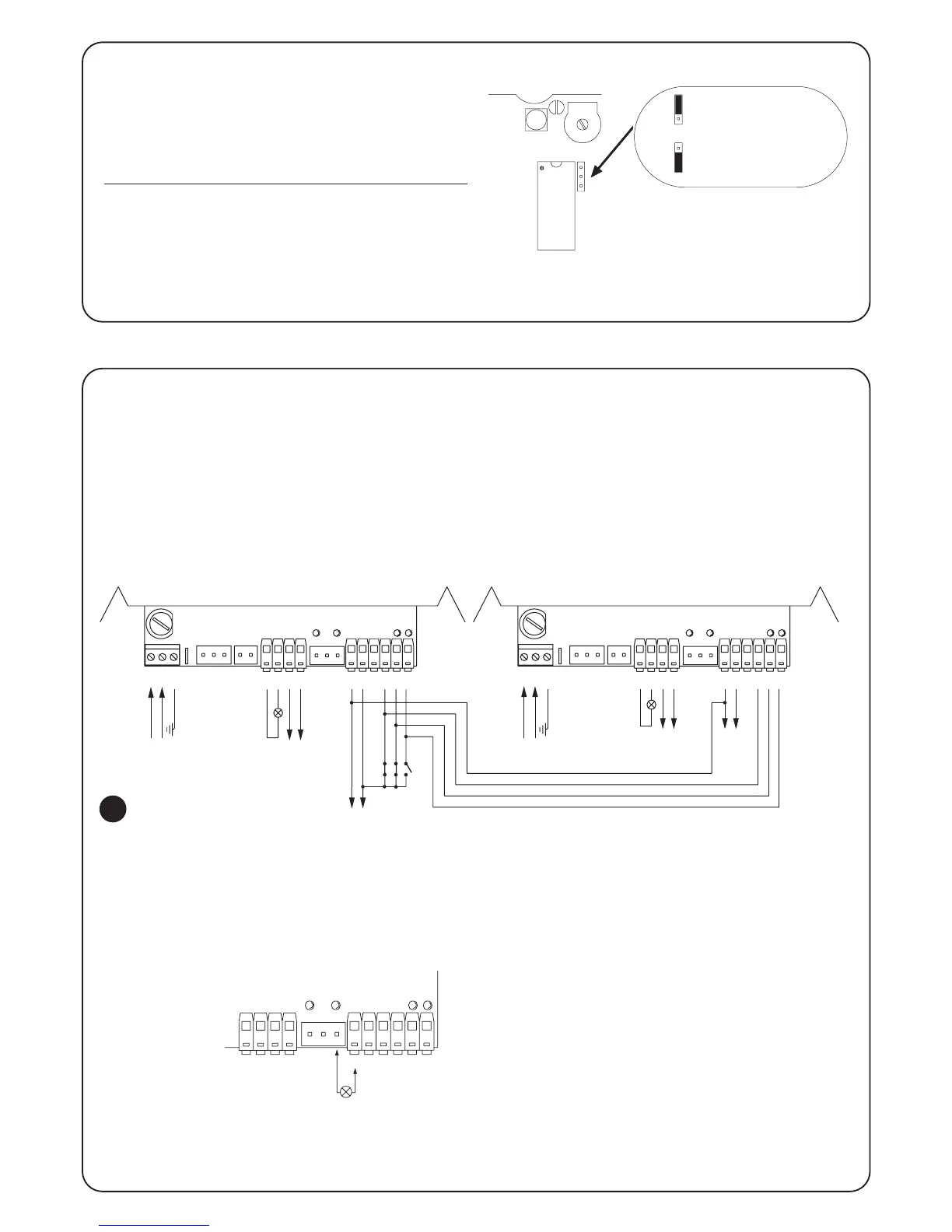

Collegare 2 centrali su ante contrapposte:
Per realizzare una automazione con 2 ante che lavorano in modo
contrapposto è necessario:
• Usare due motori con le centrali collegate come indicato nella
fig.5.
• Collegare il lampeggiante e la “Spia Cancello Aperto”
indifferentemente ad una delle due centrali.
• Gli ingressi devono essere posti in parallelo tra loro.
• Il “Comune” degli ingressi può essere collegato ad una
delle 2 centrali.
• Collegare assieme i 0Volt (Morsetto 8) delle due centrali.
• Non deve essere utilizzata la funzione “Fototest”.
• È opportuno inserire la funzione “Condominiale” (Dip-Switch 3)
che permette di risincronizzare le ante qualora le 2 centrali
perdano il sincronismo.
7) Come fare per...
Luce di cortesia in modalità impulsiva:
In questa modalità il contatto pulito dell’uscita luce di cortesia rimarrà
chiuso per 1s. all’inizio di ogni manovra di apertura o chiusura
consentendo di dare un impulso di comando ad un eventuale timer
esterno.
Luce di cortesia in modalità standard:
In questa modalità il contatto pulito dell’uscita luce di cortesia rimarrà
chiuso per tutto il tempo necessario all’apertura o chiusura e per
ulteriori 60s.
Luce di cortesia in
modalità impulsiva
Luce di cortesia in
modalità standard
