5) Modes de fonctionnement
Dans le fonctionnement en mode manuel, l’entrée “Pas-à-Pas”
permet le mouvement alternativement en ouverture et en fermeture.
Dès que la commande cesse en entrée, le mouvement s’arrête. En
ouverture et en fermeture le mouvement s’arrête quand les fin de
course interviennent ; en fermeture en outre le mouvement s’arrête
en cas de manque de l’accord de la part “Photo”. En ouverture
comme en fermeture, une intervention sur “Halte” provoque toujours
un arrêt immédiat du mouvement et une brève inversion. Une fois
qu’un mouvement s’est arrêté, il faut faire cesser la commande en
entrée avant qu’une nouvelle commande puisse faire commencer un
nouveau mouvement.
Dans le fonctionnement dans l’un des modes automatiques (“Semi-
Automatique”, “Automatique” ou “Ferme Toujours”) une impulsion de
commande sur l’entrée “Pas-à-Pas” provoque alternativement
l’ouverture ou la fermeture. Une deuxième impulsion sur “Pas-à-Pas”
provoque un “Stop”.
En ouverture comme en fermeture, une intervention sur “Halte”
provoque un arrêt immédiat du mouvement et une brève inversion.
Si le mode de fonctionnement automatique est sélectionné, après
une manœuvre d’ouverture, on a une pause, suivie d’une fermeture.
Si durant la pause il y a une intervention de “Photo”, le temporisateur
sera réamorcé avec un nouveau Temps de Pause ; si par contre
durant la pause on intervient sur Halte la fonction de refermeture est
annulée et on passe à un état de “Stop”.
En ouverture l’intervention de “Photo” n’a aucun effet ; en fermeture
l’intervention de “Photo” provoque une inversion du mouvement puis
une pause et ensuite une refermeture.
L’armoire de commande dispose d’une série de microinterrupteurs
qui permettent d’activer différentes fonctions afin de rendre
l’installation plus adaptée aux exigences de l’utilisateur et plus sûre
dans les diverses conditions d’utilisation. Les fonctions s’activent en
positionnant le Dip-Switch correspondant sur “On” tandis qu’elles ne
sont pas activées si le Dip-Switch est sur “Off”.
Certaines fonctions programmables sont liées à des
aspects de sécurité, évaluer très attentivement les effets
de chaque fonction et vérifier quelle est la fonction qui
donne la plus grande sécurité possible.

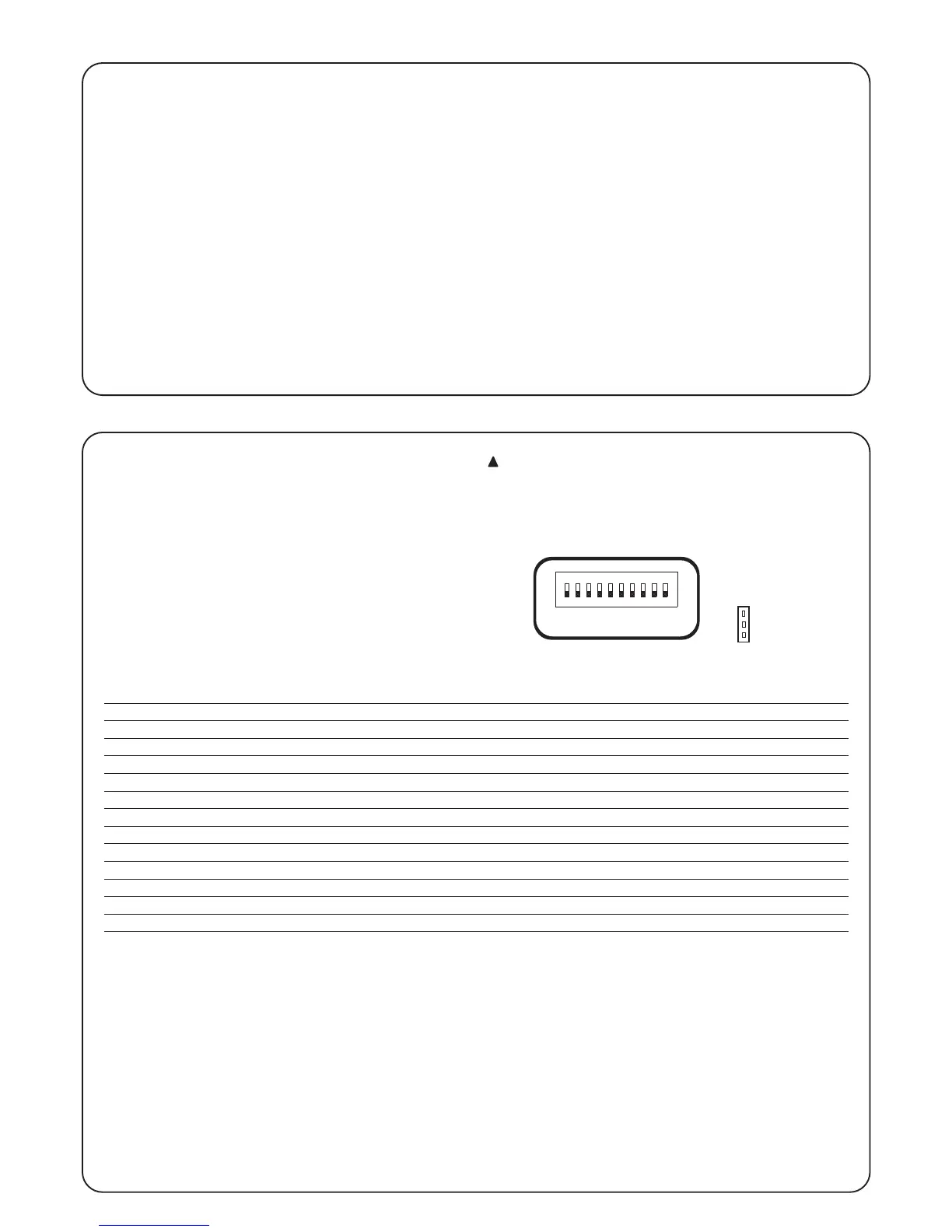

Les Dip-Switchs permettent de sélectionner les différents modes de fonctionnement et d’activer les fonctions désirées selon le tableau ci-après:
Switch 1-2 : Off-Off = Mouvement “Manuel” c’est-à-dire homme présent
On -Off = Mouvement “Semi-automatique”
Off-On = Mouvement “Automatique” c’est-à-dire fermeture automatique
On -On = Mouvement “Automatique” + Ferme Toujours
Switch 3 : On = Fonctionnement Collectif < non disponible en mode manuel >
Switch 4 : On = Préclignotement
Switch 5 : On = Referme 5 s après “Photo” < en “Automatique” > ou Ferme après Photo < en “Semi-automatique” >
Switch 6 : On = Sécurité “Photo” aussi en ouverture
Switch 7 : On = Démarrage progressif
Switch 8 : On = Ralentissement
Switch 9 : On = Frein
Switch 10 : On = Photo-test
Sélecteur JP1 : = Éclairage automatique en mode “impulsion”
6) Fonctions programmables
