2.2) Connexions électriques
Pour garantir la sécurité de l’opérateur et pour éviter
d’endommager les composants, quand on effectue les
connexions électriques ou qu’on branche les différentes
cartes, l’armoire de commande doit absolument être
éteinte.
• Alimenter l’armoire de commande avec un câble de 3 x 1,5 mm
2
,
si la distance entre l’armoire et la connexion à l’installation de
mise à la terre dépasse 30 m, il faut prévoir une prise de terre à
proximité de l’armoire de commande.
• Pour les connexions de la partie à très basse tension de sécu-
rité, utiliser des câbles d’une section minimum de 0,25 mm
2
.
• Utiliser des câbles blindés si la longueur dépasse 30m en met-
tant le blindage à la terre seulement du côté de l’armoire.
• Éviter d’effectuer des connexions de câbles dans des boîtiers
enterrés même s’ils sont complètement étanches.
• Les entrées des contacts de type Normalement Fermé (NC), si
elles ne sont pas utilisées, doivent être shuntés avec “commun
24 V” (à l’exclusion des entrées des photocellules si la fonction
de “photo-test” est insérée), pour plus de précisions voir para-
graphe Photo-test.
• S’il y a plusieurs contacts NC (Normalement Fermé) pour la
même entrée, il faut les connecter en SÉRIE.
• Les entrées des contacts de type Normalement Ouvert (NA),
quand elles ne sont pas utilisées, doivent être laissées libres.
• S’il y a plusieurs contacts NA (Normalement Ouvert) pour la
même entrée, il faut les connecter en parallèle.
• Les contacts doivent absolument être de type mécanique et
libres de toute puissance. Les connexions à étages type "PNP",
"NPN", "Open Collector", etc., ne sont pas admises.

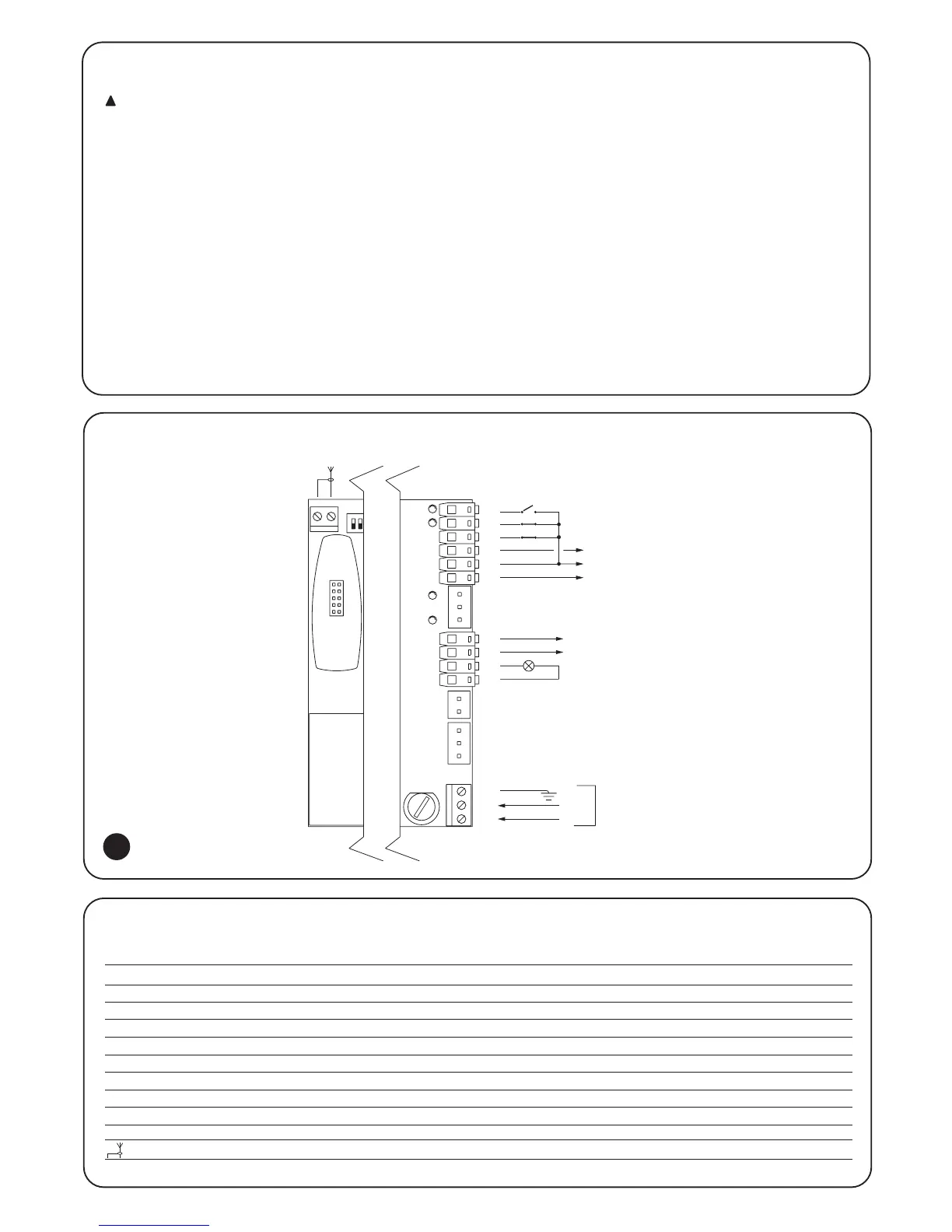

2.2.2) Description des connexions
Nous donnons ci-après une brève description des connexions possibles de l’armoire de commande vers l’extérieur.
Bornes Fonctions Description
1-2-3 : Alimentation = Ligne d’alimentation de secteur
4 - 5 : Clignotant = Sortie pour connexion du clignotant à tension de secteur (Max. 40 W)
6 – 7:Éclairage automatique = Sortie à contact à vide pour connexion éclairage automatique ( Max.5 A)
8 - 9 : 24 Vca = Alimentation services 24 Vca +/- 25% (Max. 150 mA)
9 : Commune = Commun à toutes les entrées
10 : Photo-test = Sortie phototest ( Alimentation “TX” des photocellules) Max. 50 mA
11 : Halte = Entrée avec fonction di HALTE (Stop et brève inversion)
12 : Photo = Entrée pour dispositifs de sécurité
13 : Pas-à-pas (PP) = Entrée pour mouvement cyclique (“Ouvre” – “Stop” – “Ferme” – “Stop”)
: Antenne = Entrée pour antenne du récepteur radio
