2.2.3) Photo-test
La fonction Photo-test augmente la fiabilité des dispositifs de
sécurité en permettant datteindre la catégorie 2 selon la norme EN
954-1 (éd. 12/1998) en ce qui concerne lensemble armoire de
commande et photocellules de sécurité.
À chaque fois quune manœuvre est commandée, tous les
dispositifs de sécurité impliqués sont contrôlés et la manœuvre
commence uniquement si le test est positif. Si par contre le test nest
pas positif (photocellule éblouie par le soleil, câbles en court-circuit,
etc.) lanomalie est identifiée et la manœuvre nest pas exécutée.
Pour obtenir la Fonction Photo-test, il faut :
Positionner le Dip-Switch 10 sur ON

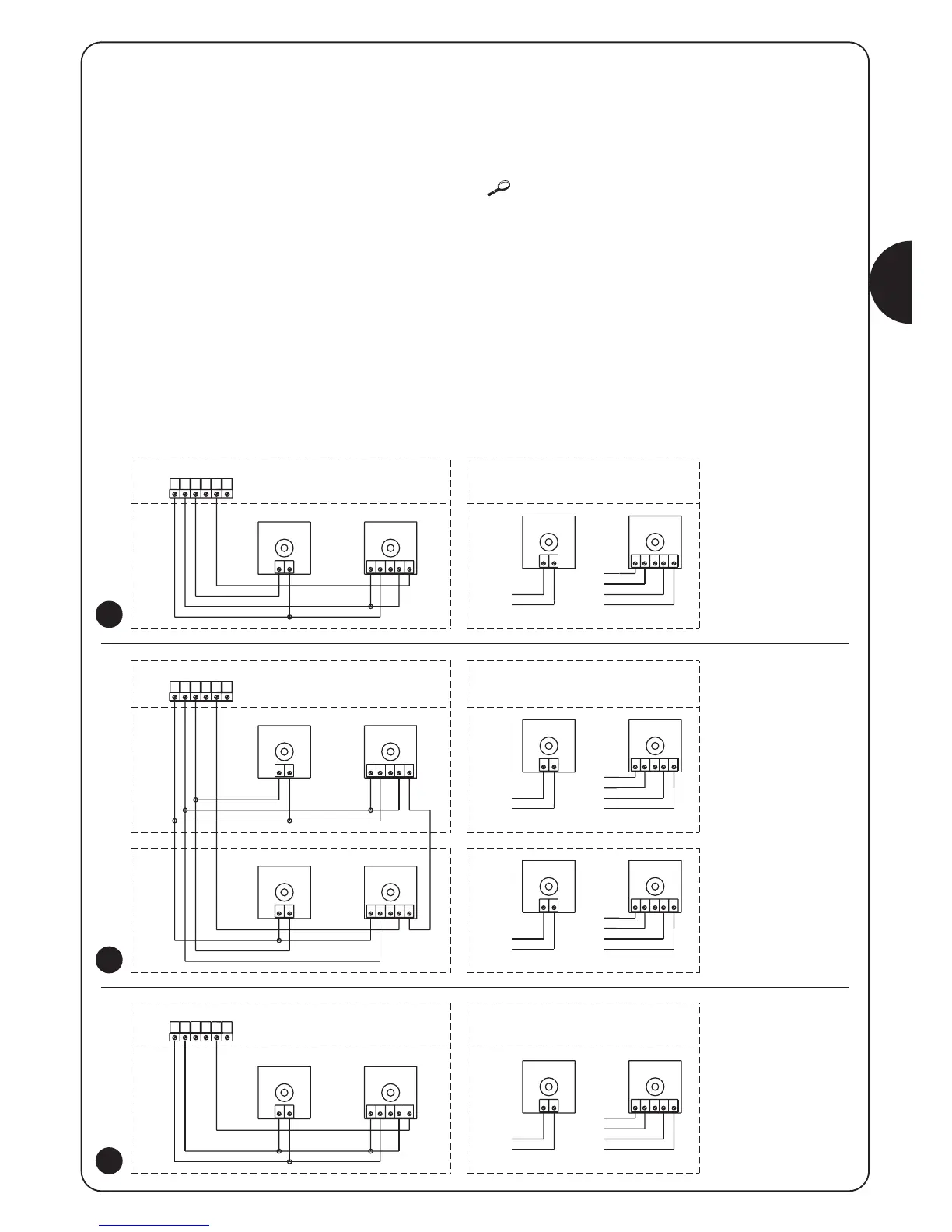

Connecter les photocellules comme dans la fig. 4a (si lon utilise
une seule paire de photocellules) ou comme dans la fig. 4b (si
lon utilise 2 paires de photocellules) où lalimentation des
émetteurs des photocellules ne provient pas directement de la
sortie des services, mais de la sortie Photo-test entre les
bornes (8-10). Le courant maximum utilisable sur la sortie
Photo-test est de 500 mA (2 paires de TX Nice)
Alimenter les récepteurs directement de la sortie services de
larmoire de commande (bornes 8-9).
Si lon utilise 2 paires de photocellules qui peuvent interférer entre
elles, activer le synchronisme suivant la description donnée dans les
instructions des photocellules.
Si dans un second temps on ne désire plus utiliser la fonction de
“Photo-test”, il suffira de mettre sur OFF le Dip-Switch 10.
Le test des photocellules seffectue de la façon suivante: quand un
mouvement est demandé, on contrôle en premier lieu que tous les
récepteurs concernés par le mouvement lautorisent, puis on coupe
lalimentation des émetteurs et on vérifie que tous les récepteurs
signalent le fait en niant lautorisation au mouvement; on rétablit enfin
l'alimentation des émetteurs et on vérifie de nouveau lautorisation
au mouvement de la part de tous les récepteurs. Ce nest que si
toute cette séquence donne un résultat positif que la manœuvre
démarrera.
