2.2.3) Fototest
Il “Fototest”, aumenta l’affidabilità dei dispositivi di sicurezza;
permettendo di raggiungere la “categoria 2” secondo la norma
EN 954-1 (ediz. 12/1998) per quanto riguarda l’insieme centrale e
fotocellule di sicurezza.
Ogni volta che viene avviata una manovra vengono controllati i
dispositivi di sicurezza coinvolti; solo se tutto è a posto la manovra
ha inizio. Se invece il test non dà esito positivo (fotocellula accecata
dal sole, cavi in corto circuito, ecc.) viene individuato il guasto e la
manovra non viene eseguita.
Per ottenere la funzione “Fototest” è necessario:
• Impostare il Dip-Switch 10 ON

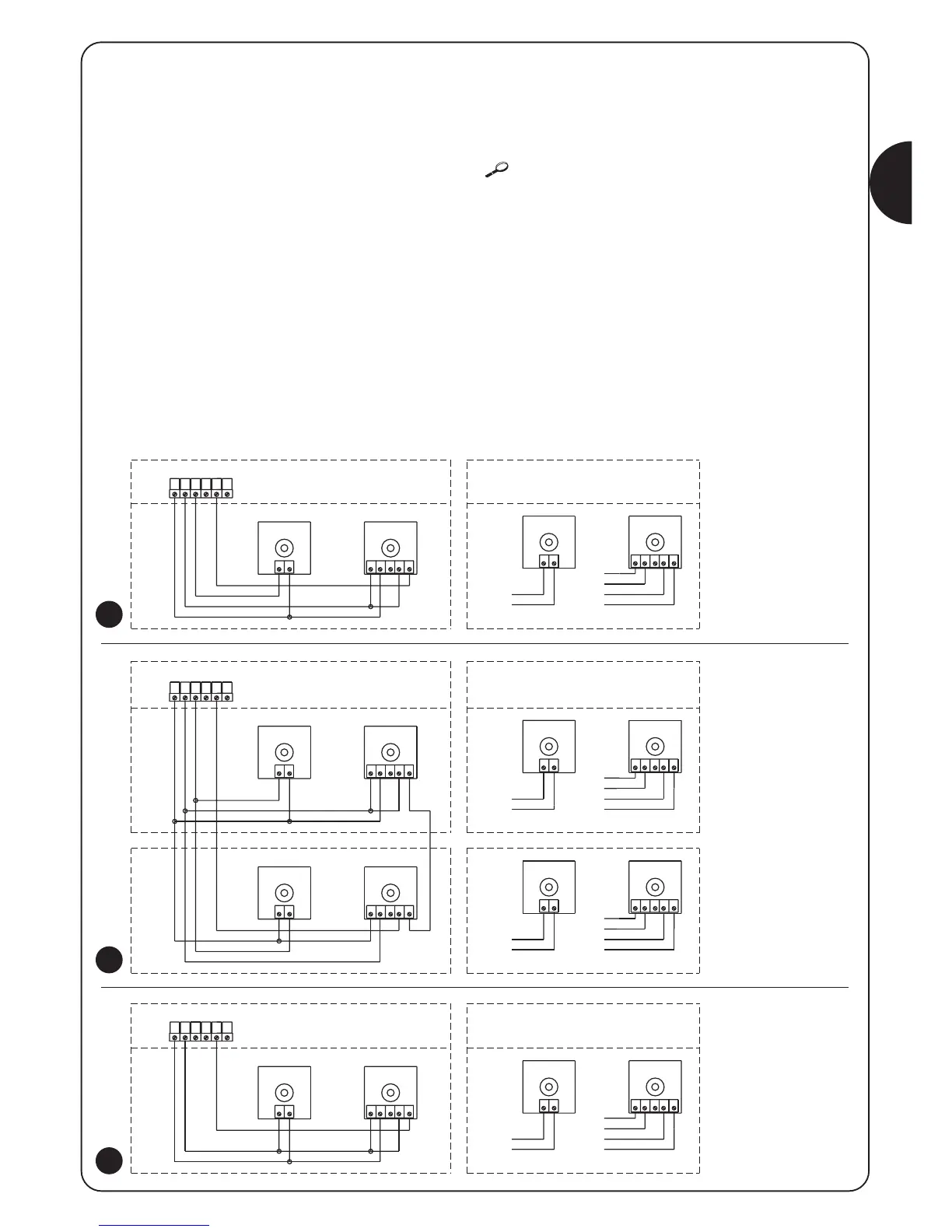

• Collegare le fotocellule come in fig. 4a (se si utilizza una sola
coppia di fotocellule) o come in fig. 4b (se si utilizzano 2 coppie
di fotocellule) nei quali l’alimentazione dei trasmettitori delle
fotocellule non è presa direttamente dall’uscita dei servizi, ma da
l’uscita “Fototest” tra i morsetto (8-10). La corrente massima
utilizzabile sull’uscita “Fototest” è di 50mA (2 coppie di TX Nice)
• Alimentare i ricevitori direttamente dall’uscita servizi della
centrale (morsetti 8-9).
Nel caso in cui si usino 2 coppie di fotocellule che possano interferire
tra loro, attivare il sincronismo come descritto nelle istruzioni delle
fotocellule.
Se in un secondo momento non si desiderasse più utilizzare la funzione
di Fototest, sarà sufficiente porre in posizione OFF il Dip-Switch 10.
Il test delle fotocellule avviene in questo modo: quando è richiesto un
movimento, in primo luogo viene controllato che tutti i ricevitori
interessati dal movimento diano il consenso, poi viene spenta
l’alimentazione ai trasmettitori e quindi verificato che tutti i ricevitori
segnalino il fatto togliendo il loro consenso; infine viene riattivata
l'alimentazione dei trasmettitori e quindi nuovamente verificato il
consenso da parte di tutti i ricevitori. Solo se questa sequenza ha
esito positivo, la manovra verrà avviata.
