5) Modi di funzionamento
Nel funzionamento in modo manuale, l’ingresso “Passo-Passo”
consente il movimento alternativamente in apertura e in chiusura.
Non appena cessa il comando in ingresso, il movimento si arresta.
In apertura e in chiusura il movimento si arresta anche quando
intervengono i finecorsa; in chiusura inoltre il movimento si arresta
anche se manca il consenso di “Foto”. Sia in apertura che in
chiusura un intervento su “ALT” provoca sempre un immediato
arresto del movimento e una breve inversione. Una volta che un
movimento si è arrestato è necessario far cessare il comando in
ingresso prima che un nuovo comando possa far iniziare un nuovo
movimento.
Nel funzionamento in uno dei modi automatici (“Semiautomatico”,
“Automatico” o “Chiude Sempre”) un impulso di comando
sull’ingresso “Passo-Passo” provoca alternativamente apertura o
chiusura. Un secondo impulso sul “Passo-Passo” provoca uno
“Stop”.
Sia in apertura che in chiusura un intervento su “ALT” provoca un
immediato arresto del movimento e una breve inversione.
Nel caso fosse selezionato il modo di funzionamento automatico,
dopo una manovra di apertura, viene eseguita una pausa, al termine,
viene eseguita una chiusura. Se durante la pausa vi fosse un
intervento di “Foto”, il temporizzatore verrà ripristinato con un nuovo
Tempo Pausa; se invece durante la pausa si interviene su “Alt” la
funzione di richiusura viene cancellata e si passa in uno stato di
“Stop”.
In apertura l’intervento di “Foto” non ha alcun effetto; in chiusura
l’intervento di “Foto” provoca una inversione del moto, poi una
pausa, quindi una richiusura.
La centrale dispone di una serie di microinterruttori che permettono
di attivare varie funzioni al fine di rendere l’impianto più adatto alle
esigenze dell’utilizzatore e più sicuro nelle varie condizioni d’uso. Le
funzioni si attivano ponendo il relativo dip-switch in posizione “On”
mentre non sono inserite con il corrispondente Dip-Switch in “Off”.
Alcune delle funzioni programmabili sono legate ad
aspetti della sicurezza. Valutare con molta attenzione gli
effetti di ogni funzione, verificando quale sia quella che
dia la maggior sicurezza possibile.

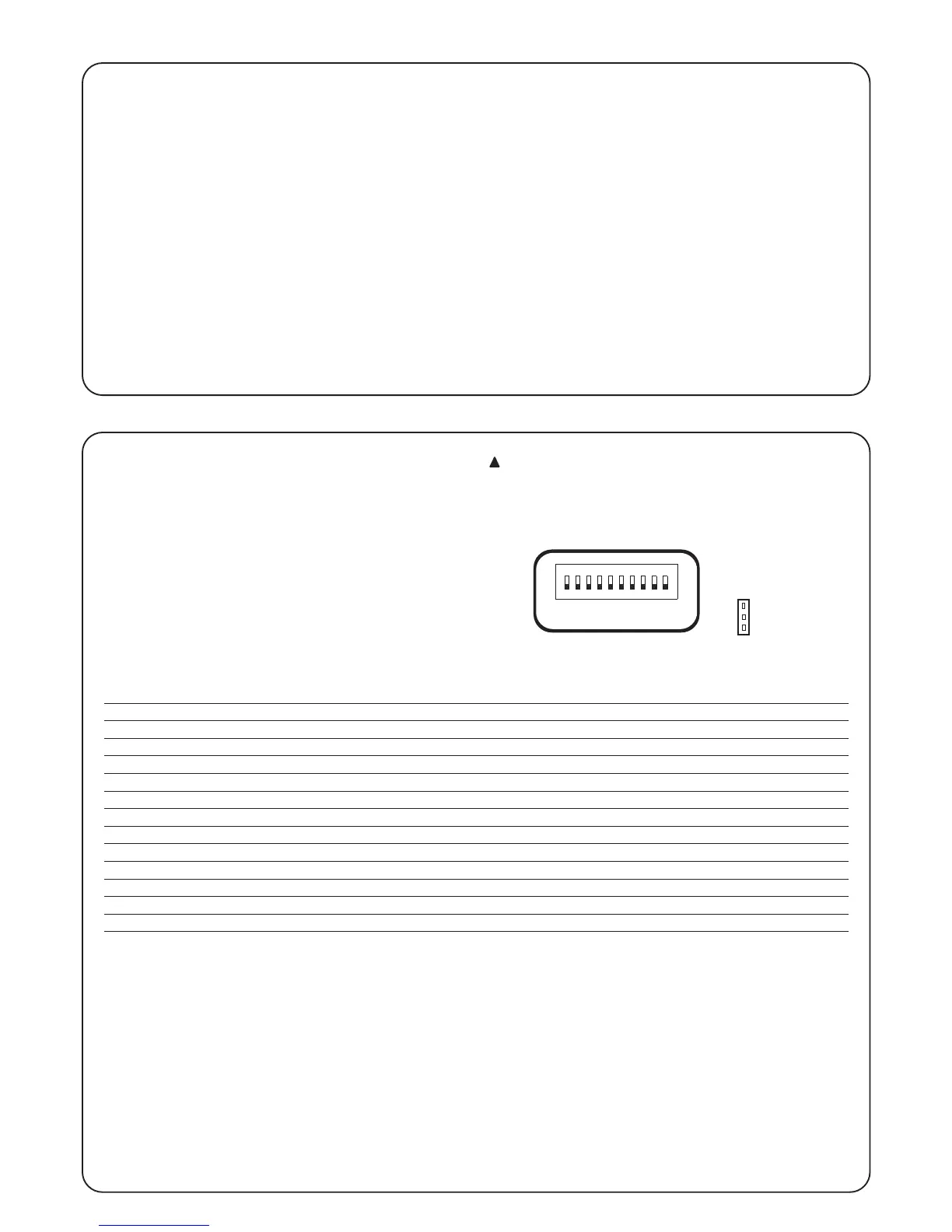

I Dip-Switch permettono di selezionare i vari modi di funzionamento e di inserire le funzioni desiderate secondo la seguente tabella:
Switch 1-2: Off-Off = Movimento “Manuale” cioè uomo presente
On -Off = Movimento “Semiautomatico”
Off-On = Movimento “Automatico” cioè chiusura automatica
On -On = Movimento “Automatico” + Chiude Sempre
Switch 3: On = Funzionamento Condominiale < non disponibile in modo manuale >
Switch 4: On = Prelampeggio
Switch 5: On =
Richiudi 5 s. dopo “Foto” < se in “Automatico” > o Chiudi dopo Foto < se in “Semiautomatico” >
Switch 6: On = Sicurezza “Foto” anche in apertura
Switch 7: On = Partenza graduale
Switch 8: On = Rallentamento
Switch 9: On = Freno
Switch 10: On = Fototest
Selettore JP1: = Luce di cortesia in modalità impulsiva
6) Funzioni programmabili
