2.2) Połączenia elektryczne
Mając na celu zagwarantowanie bezpieczeństwa
operatorowi i zabezpieczenie przed uszkodzeniem
elementów urządzenia, podczas wykonywania połączeń lub
zakładania poszczególnych kart centrala musi być odłączona
od zasilania.
•
Podłączyć zasilanie do centrali przewodem 3x1,5 mm
2
. Gdy
odległość między centralą a uziemieniem przekracza 30 m
należy wykonać dodatkowe uziemienie obok centrali.
•
Do połączeń elementów zasilanych niskim napięciem należy
stosować przewody o przekroju minimalnym 0,25 mm
2
.
•
Gdy długość połączenia przekracza 30 m należy zastosować
przewody ekranowane, oplot uziemienia podłączyć po stronie
centrali.
•
Nie wykonywać połączeń przewodów w puszkach
podziemnych, nawet gdy są wodoszczelne.
•
Dla wejść typu NC (Zwykle Zamknięty), gdy nie są używane,
należy wykonać mostek z zaciskiem wspólnym „24 Vac“ z
wyjątkiem wejść fotokomórek w przypadku, gdy jest włączona
funkcja fototestu. Dokładniejsze informacje umieszczone są w
paragrafie - Fototest.
•
Gdy do tego samego wejścia podłączamy więcej styków
(urządzeń) pracujących w systemie Zwykle Zamknięte (NC),
należy połączyć je wszystkie SZEREGOWO.
•
Wejścia typu Zwykle Otwarte (NA), gdy nie są używane, muszą
pozostać wolne.
•
Gdy do tego samego wejścia podłączamy więcej styków
(urządzeń) w systemie Zwykle Otwarte (NA) należy ustawić je
względem siebie RÓWNOLEGLE.
•
Używane przełączniki muszą być typu mechanicznego i bez
napięcia; nie dozwolone są połączenia typu “PNP”, “NPN”,
“Open Collector” itd.

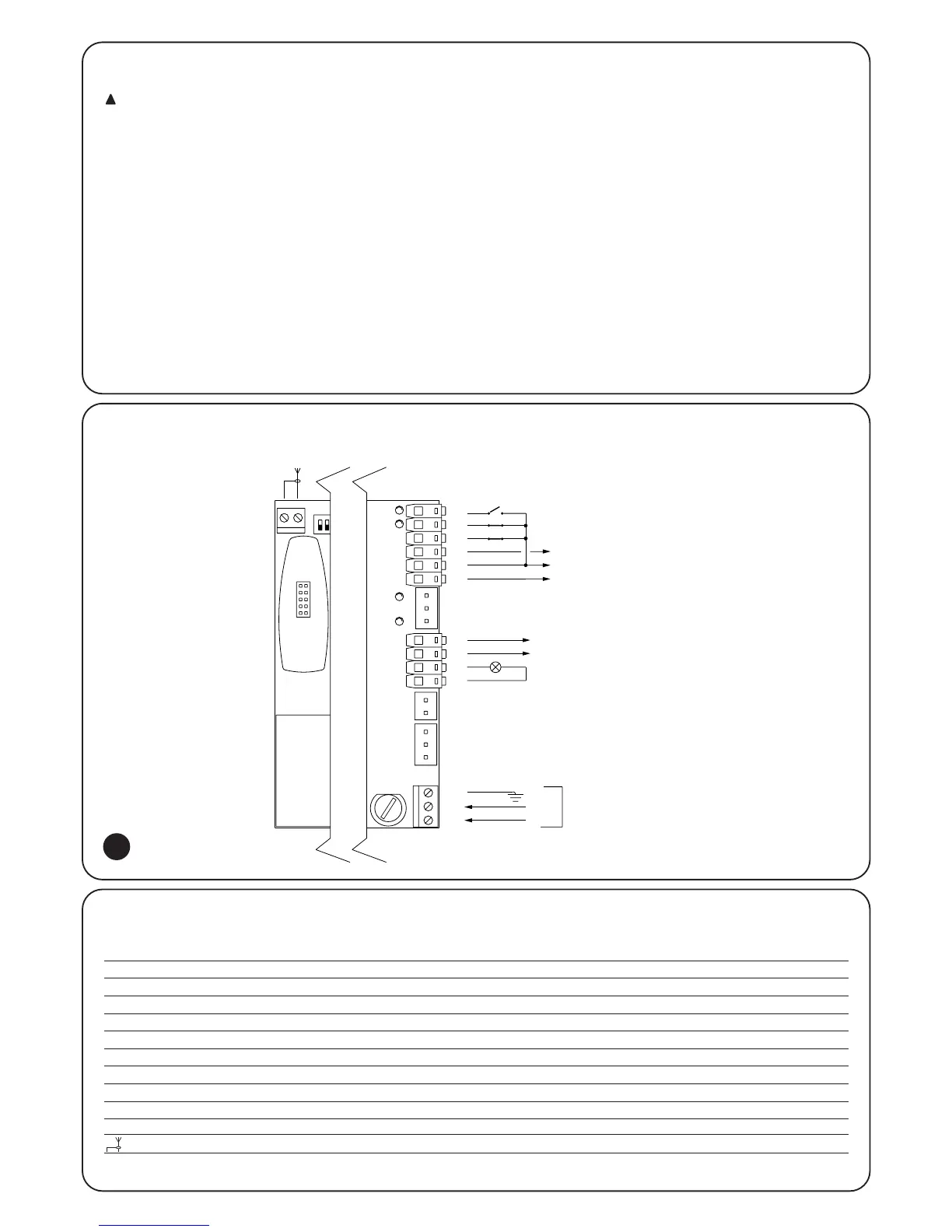

2.2.2) Opis połączeń
Przedstawiamy krótki opis możliwych połączeń centrali.
Zaciski Funkcja Opis
1-2-3 : Zasilanie = Zasilania z sieci
4 - 5 : Lampa sygnalizacyjna = Wyjście do połączenia lampy sygn. 220Vpp (Max. 40W)
6 - 7 : Światełko ostrzegawcze = Wyjście do podłączenia światełka ostrzegawczego (Max. 5A)
8 - 9 : 24 Vpp = Zasilanie urządzeń dodatkowych 24Vpp (Max. 150mA)
9 : Wspólny = Wspólny dla wszystkich wejść
10 : Fototestu = Wyjście fototestu (Zasilanie nadajnika (TX) fotokomórek) Max. 50mA
11 : Stop = Wejście z funkcją “Stop” (zatrzymanie i krótkie cofnięcie)
12 : Foto = Wejście urządzeń bezpieczeństwa
13 : Krok po kroku = Wejście sterujące typu: “Otwiera” - “Stop” - “Zamyka” - “Stop”
: Antena = Wejście dla anteny odbiornika radiowego
