2.2.3) Fototest
“Fototest” es una óptima solución en términos de fiabilidad para los
dispositivos de seguridad, permite lograr la “categoría 2” según la
norma UNI EN 954-1 (edic. 12/1998) respecto del grupo central y
fotocélulas de seguridad. Cada vez que se acciona una maniobra,
son controlados todos los dispositivos de seguridad implicados y la
maniobra comienza sólo si todo está en perfectas condiciones. Si en
cambio la prueba no da resultado positivo (fotocélula encandilada
por el sol, cables en cortocircuito, etc.) se detecta la avería y la
maniobra no se realiza.
Para obtener la función “Fototest” es necesario:
• Configurar el Dip-Switch 10 en ON

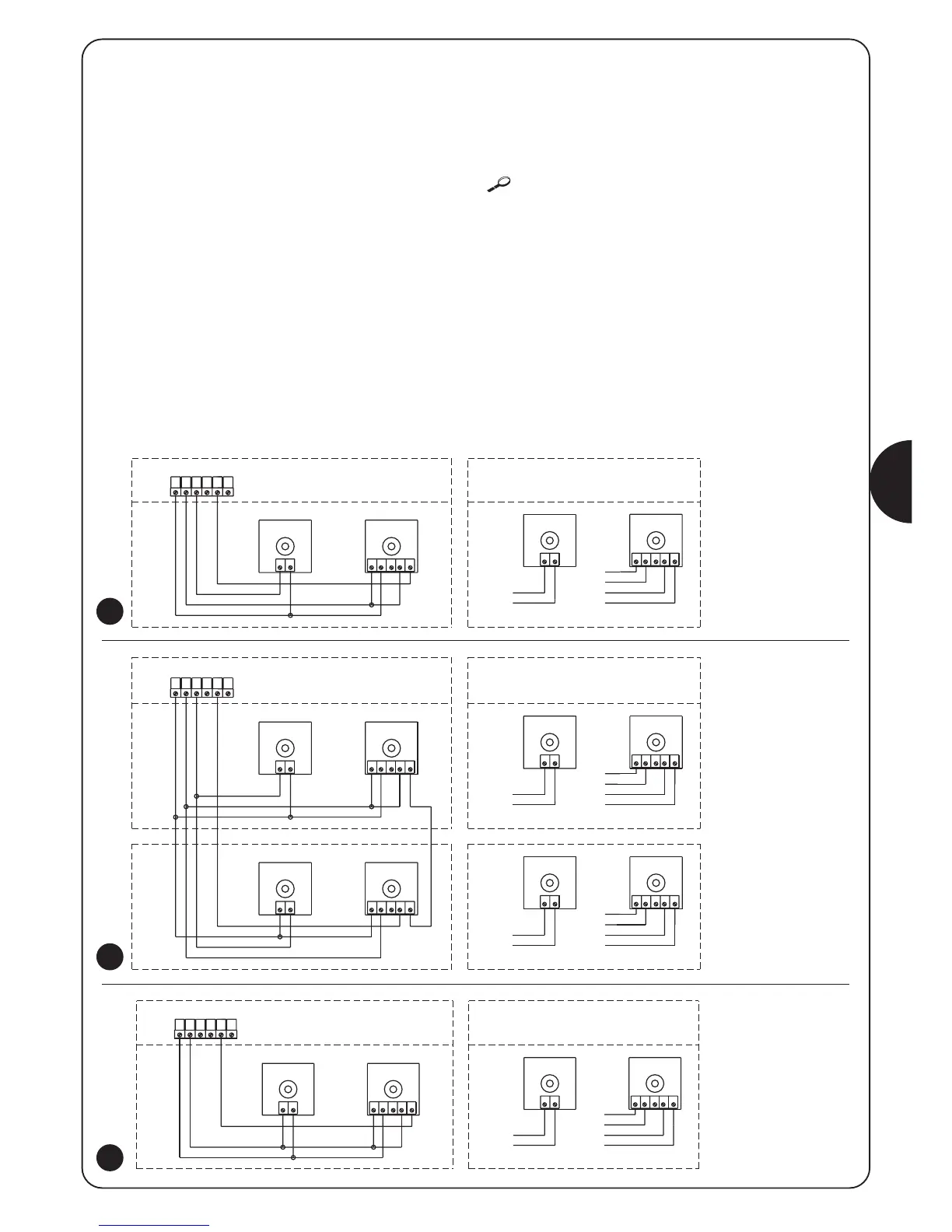

• Conectar las fotocélulas como muestra la fig. 4a (si se utiliza un
solo par de fotocélulas) o como en la fig. 4b (si se utilizan 2
pares de fotocélulas) en los que la alimentación de los
transmisores de las fotocélulas no se tomen directamente de la
salida de los servicios, sino desde salida “Fototest” entre los
bornes (8-10). La corriente máxima utilizable en la salida
“Fototest” es de 50mA (2 pares de TX Nice)
• Alimentar los receptores directamente desde la salida de los
equipos auxiliares de la central (bornes 8-9).
Si se usaran 2 pares de fotocélulas que puedan interferir entre sí,
active el sincronismo tal como indicado en las instrucciones de las
fotocélulas.
Si en un segundo momento no se desea utilizar más la función
Fototest, será suficiente colocar en posición OFF el Dip-Switch 10.
El ensayo de las fotocélulas se realiza del siguiente modo: cuando
se requiere un movimiento, en primer lugar se controla que todos los
receptores implicados en el movimiento den el asenso; luego, se
apaga la alimentación a los transmisores y se controla que todos los
receptores señalen el hecho cortando el asenso; por último, se
reactiva la alimentación de los transmisores y se controla
nuevamente el asenso por parte de todos los receptores. Sólo si
esta secuencia da resultado positivo, la maniobra iniciará.
