1) Descripción del producto:
Esta central para la automatización de cancelas y puertas automáticas
permite accionar los motorreductores de corriente alterna monofásica.
La central cuenta con una serie de funciones que se seleccionan por
medio de los “Dip-Switches” (mini-selectores) y regulaciones que se
realizan con los trimmers.
En la central hay leds situados cerca de las entradas que indican el
estado; otro led, colocado cerca del microprocesador, indica que la
lógica interior funciona correctamente.

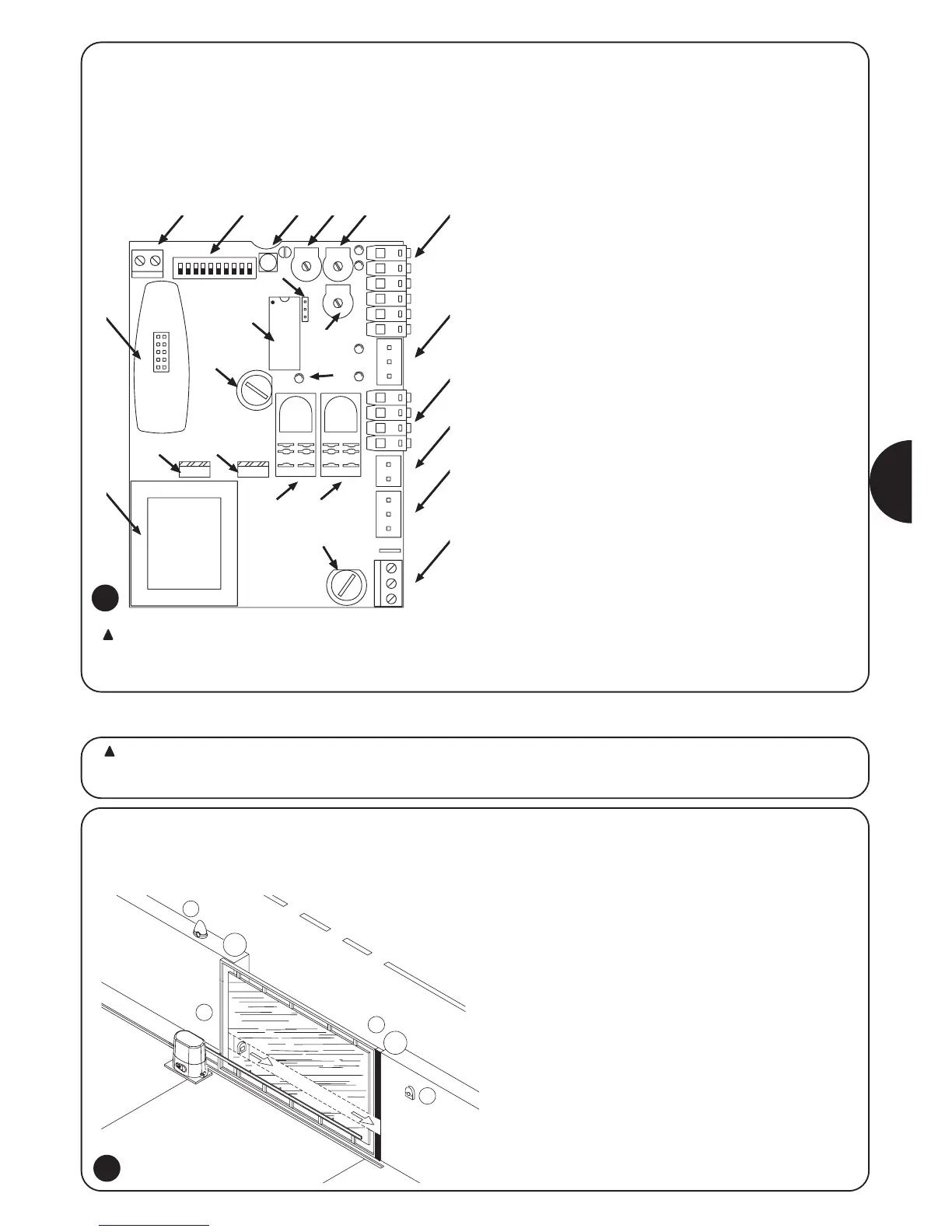

Para reconocer más fácilmente las piezas en la fig.1 se muestran los
componentes más importantes.
OK
BAC
R
D E
F
G
H
I
L
M
P
S
Z
O
T
U V
Q
N
W
X
Caja de conexiones para la antena
Dip-Switch de selección de las funciones
Botón “Paso a Paso”
Trimmer de regulación Tiempo Funcionamiento TL
Trimmer de regulación Tiempo Pausa TP
Caja de conexiones Entradas / Salidas de mando
Conector entrada fin de carrera
Caja de conexiones salida luz intermitente / luz de cortesía
Conector Condensador
Conector salida alimentación motor
Caja de conexiones alimentación
Selector modo luz de cortesía
Conexión Radio
Microprocesador
Fusible de baja tensión (315mA F)
Trimmer de regulación fuerza (F)
Led OK
Transformador
Triac “Abrir”
Triac “Cerrar”
Relé “Común”
Relé “Luz de Cortesía”
Fusible de línea (5A F)
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
S
T
U
V
W
X
Z
2.1) Instalación típica
A fin de aclarar algunos términos y algunos aspectos de una instalación de automatización para puertas o cancelas, damos un ejemplo típico.
Recuerde que los sistemas de cancelas y puertas
automáticas tienen que ser instalados sólo por personal
técnico cualificado y respetando las normas vigentes. Siga
con atención las advertencias del fascículo: “Advertencias
para el instalador”.
1) Par de fotocélulas
2) Luz intermitente
3) Selector de llave
4) Borde sensible
Recordamos en particular que:
• Todas las fotocélulas fabricadas por NICE disponen del sistema
de Sincronismo, que permite eliminar el problema de la
interferencia entre dos pares de fotocélulas (para mayores
aclaraciones véanse las instrucciones de las fotocélulas).
• El par de fotocélulas “Fotocélula” no tiene efecto en apertura,
mientras que provoca una inversión durante el cierre.
• El accionamiento del borde sensible conectado a la entrada
“ALT” provoca la parada inmediata y una breve inversión.
Si fuera necesario sustituir un fusible, respete estrictamente el tipo y las características:
Dimensiones (5x20), corriente nominal (ej. 5A), características de fusión (T=retardada, F=rápida), tensión máxima y poder
de corte.
