5) Modos de funcionamiento
En el funcionamiento en modo manual la entrada “Paso a Paso”
permite el movimiento de apertura y cierre alternativamente.
Ni bien cesa el mando de entrada el movimiento se detiene. Durante
la apertura y el cierre el movimiento se detiene también cuando se
accionan los fines de carrera; además, durante el cierre, el
movimiento se detiene también si falta
el asenso de “Fotocélula”. El accionamiento de “Stop” provoca una
parada inmediata del movimiento y una breve inversión tanto
durante la apertura como durante el cierre. Cuando el movimiento se
detiene, deje de accionar el mando en entrada antes de hacer
comenzar un nuevo movimiento.
Durante el funcionamiento en uno de los dos modos automáticos
(“Semiautomático”, “Automático” o “Cerrar Siempre”) un impulso de
accionamiento en la entrada “Paso a Paso” provoca la apertura o el
cierre alternativamente. Un segundo impulso sobre “Paso a Paso”
provoca un “Stop”.
El accionamiento de “Stop” provoca una parada inmediata del
movimiento, tanto durante la apertura como durante el cierre y una
breve inversión.
Si se selecciona el modo de funcionamiento automático, tras una
maniobra de apertura, se efectúa una pausa y luego el cierre. Si
durante la pausa se acciona “Fotocélula” el temporizador se
restablecerá con un nuevo tiempo de pausa; si en cambio durante
la pausa se acciona “Stop”, la función de cierre se pone a cero y se
pasa a un estado de “ Stop”. Durante la apertura el accionamiento
de “Fotocélula” no tiene ningún efecto; durante el cierre, el
accionamiento de “Fotocélula” provoca una inversión del
movimiento, luego una pausa y finalmente un nuevo cierre.

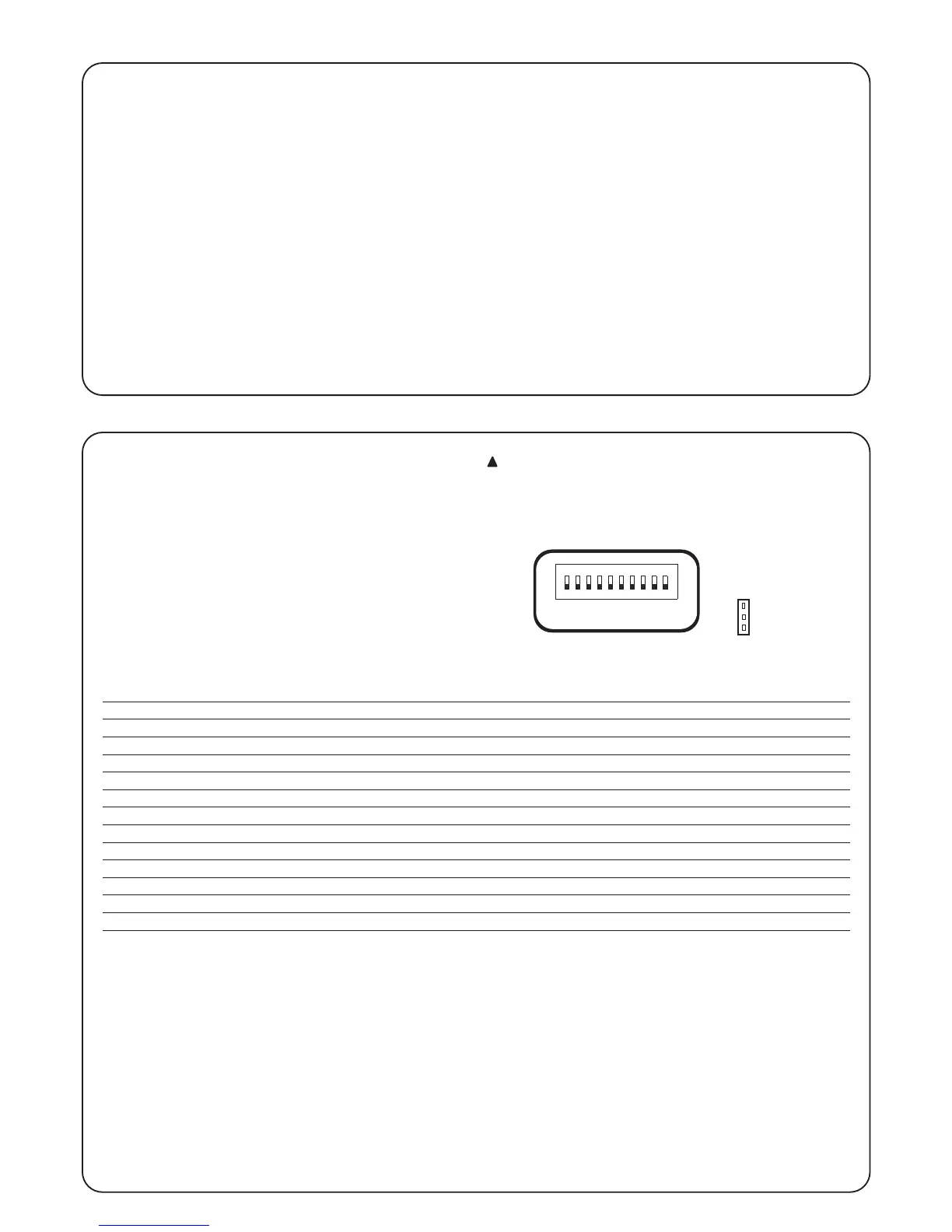

La central dispone de una serie de microinterruptores que permiten
activar varias funciones para que la instalación sea más adecuada a
las exigencias del usuario y más segura en cualquier condición de
empleo. Todas las funciones se activan poniendo el respectivo Dip-
Switch en la posición “On”, mientras que con el Dip-Switch
correspondiente en “Off” no están activas.
Algunas de las funciones programables están
vinculadas a aspectos de la seguridad; evalúe con mucha
atención los efectos de una función y verifique cuál es la
función que brinde la mayor seguridad posible.
Los Dip-Switches permiten seleccionar los diferentes modos de funcionamiento e introducir las funciones deseadas según la siguiente tabla:
Switch 1-2: Off-Off = Movimiento “Manual” es decir Pulsador de interrupción automática
On -Off = Movimiento “Semiautomático”
Off-On = Movimiento “Automático” es decir cierre automático
On -On = Movimiento “Automático” + Cerrar Siempre
Switch 3: On = Funcionamiento Comunitario < no disponible en modo manual >
Switch 4: On = Parpadeo previo
Switch 5: On =
Cierra 5 s. después de “Fotocélula” <si está en “Automático”> o Cierra después de Fotocélula <si está en “Semiautomático”>
Switch 6: On = Dispositivo de seguridad “Fotocélula” también durante apertura
Switch 7: On = Arranque gradual
Switch 8: On = Deceleración
Switch 9: On = Freno
Switch 10: On = Fototest
Selector JP1: = Luz de cortesía en modo por impulsos
6) Funciones programables
